Instalacja DVB-T na 5 odbiorników

boogeyman199 24 Cze 2009 12:17 5473 3
  • #1 24 Cze 2009 12:17
    boogeyman199
    Poziom 8  

    Pierwotnie moja instalacja była oparta na antenach siatkowych, z upływem czasu i wzrostem odbiorników TV w domu wzrosła również liczba anten, każdy chciał mieć lepszy obraz więc doczepiał kolejną siatkę. Chciał bym zakończyć ten rozdział w historii elektryfikacji wsi ;) i wkroczyć w erę naziemnej telewizji cyfrowej. Posiadam już jeden TV z tunerem DVB-T, a kolejne to zapewne kwestia czasu... Dotychczas byłem skierowany wyłącznie na Kosztowy oraz na Czechów.
    Po zakupie TV z tunerem cyfrowym postanowiłem złapać coś ze Skrzycznego i tak wyciągnąłem z garażu antenę kierunkową i patrze, a tu cyfrowe - TVP1/2/info/sport, analogowe - TVP1/2 Polsat TVN TV Puls z czego jestem bardzo zadowolony, zamontowałem prowizorycznie antenę i wszystko grało aż do wieczora, jak pojawiła się mgła i lekkie opady deszczu to przestało grać i pojawiły się dość pokaźne zakłócenia, dopiero rano jak się troszkę wypogodziło wszystko wróciło do normy.

    Czecha odbieramy na antenie logarytmicznej (LG2)
    http://www.dipol.com.pl/antena_telewizyjna_sz...czno_-_periodyczna_log_2-69_digital_A4015.htm
    Natomiast na szczyrk ustawiłem antenę kierunkową (symetryzator)
    http://www.dipol.com.pl/antena_telewizyjna_uhf_19-elementowa_dipol_19-21-60_A1910R.htm

    O ile dobrze myślę to sprawa wygląda tak: skrzyczne nadaje na k.38 (610MHz) czyli powinienem wyszukać antenę dla której zysk będzie największy dla tej częstotliwości. a. kierunkowa którą posiadam dla częstotliwości 610MHz ma zysk około 10dB, natomiast ta antena:
    http://www.dipol.com.pl/antena_telewizyjna_uhf_atx-91_A3710.htm
    16dB czy to duża różnica i czy zaspokoi moje potrzeby? natomiast to monstrum:
    http://www.dipol.com.pl/antena_telewizyjna_uhf_dipol_44-21-69_tri_digit_A2670.htm
    17dB różnica spora w porównaniu do tego co mam ale czy będzie realna różnica?

    Jest w ogóle sens kupować kolejną antenę czy może lepiej pomyśleć nad wzmocnieniem obecnego sygnału?

    Na allegro znalazłem takie coś:
    http://www.allegro.pl/item659369558_nowosc_wzmacniacz_ant_mc9102b_od_ss_do_40db.html
    mogę tego użyć w a. kierunkowej, da to coś?

    Kolejny problem powstaje przy rozbiciu sygnału na 4/5 odbiorników, nie będzie on za słaby? no i co z długością kabli?

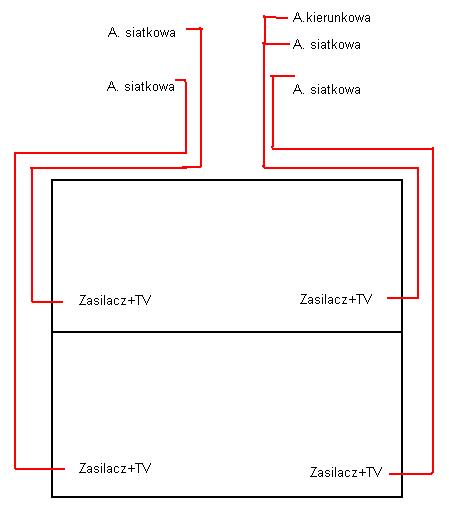

    Obecna sytuacja
    Instalacja DVB-T na 5 odbiorników

    Docelowo
    Instalacja DVB-T na 5 odbiorników

    Dokładny wiek kabli jest mi nie znany, mają one od kilku do nawet kilkunastu lat. Po wnikliwych oględzinach stwierdziłem że wszystkie dało by się wymienić na nowe oprócz jednego który jest w najgorszym stanie bo wiem że raz się już urwał ze starości...

    Co do dł kabli:
    W moim wyobrażeniu wygląda to tak anteny podłączone do sumatora z sumatora 8 lub 10m kabla (w zależności od lokalizacji) do wzmacniacza
    8m (wzmacniacz 4 wyjścia):
    Sumator -> 8m 0,8dB -> wzmacniacz:
    -> 6m 0,6dB ->TV1
    -> 17m 1,7dB ->TV2
    -> 23m 2,3dB -> TV3
    -> 25m 2,5dB -> rozgałęźnik:
    -> 1m 0,1dB -> TV4
    -> 3m 0,3dB -> TV5

    10m (wzmacniacz 3 wyjścia jak na rys powyzej):
    Sumator -> 10m 1dB -> wzmacniacz:
    -> 1m 0,1dB ->TV4
    -> 3m 0,3dB ->TV5
    -> 10m 1dB ->rozgałęźnik:
    -> 14m 1,4dB -> TV1
    -> 13m 1,3dB -> TV3
    -> 9m 0,9dB -> TV2

    Rozgałęźnik 2 drożny http://www.dipol.com.pl/rozgaleznik_rip-2-1f_ekranowany_do_montazu_na_maszcie_C0920.htm
    tłumienie 4dB
    Rozgałęźnik 3 drożny http://www.dipol.com.pl/rozgaleznik_tv_trojdrozny_r-3_signal_R60103.htm
    tłumienie 5,2dB
    Wzmacniacz: http://www.dipol.com.pl/wzmacniacz_antenowy_w...y_z_zasilaczem_aws-1144_silverline_B11686.htm

    Tłumienia na kablu antena - wzmacniacz 0,8dB
    Tłumienie wzmacniacza?

    Tłumienie od wzmacniacza do poszczególnych odbiorników:
    Tłumienie wariant I wariant II
    TV1.........0,6..........7,6
    TV2.........1,7..........7,1
    TV3.........2,3..........7,5
    TV4.........6,6..........0,1
    TV5.........6,8..........0,3

    Wyliczyłem tłumienia nie wiem czy dokładnie o to koledze chodziło, a co teraz?
    Pytanie pozostaje to samo: jaki sumator, wzmacniacz, rozgałęźnik? No i oczywiście czy ma to prawo działać?

    Nie wiem czy o taką zmianę tematu chodziło?

    Proszę pamiętać o regulaminie pkt. 10.11 . [SP5ANJ]

    0 3
  • #2 24 Cze 2009 13:04
    irekr
    Moderator

    Moja rada:
    Wstrzymaj się z inwestycjami.
    Jeżeli masz antenę która ma 10 dB a chcesz założyć coś co ma 16 to będziesz miał dwukrotnie większe napięcie. Jeżeli jest to sygnał cyfrowy to gra nie warta świeczki.
    Antena ATX wygląda bardzo bojowo, ale wygląda jeszcze lepiej po pierwszej większej wichurze - jak choinka wepchnięta do węża ogrodowego ( o ile jeszcze w ogóle zostanie na maszcie). Stara porządna jaga jest mniejsza, bardziej zwarta i sztywniejsza, co przy obecnych absurdach pogodowych ma swoje znaczenie.
    Lepiej skoncentrować się nad dystrybucja sygnałów. Dokładnie wylicz długości kabli, zalóż tłumienie 0,1 dB na metrze i policz hipotetyczne spadki. Potem dodaj tłumienie w rozgałęźnikach.
    Potem to wszystko trzeba zmontować postępując krok po kroku i sprawdzać efekty.
    Jak stare są kable?

    0
  • #3 24 Cze 2009 20:18
    kondensator
    Poziom 36  

    Zanim zamienisz "źle i niebezpiecznie" na "nowe źle i niebezpiecznie" - poczytaj https://www.elektroda.pl/rtvforum/viewtopic.php?p=6679186#6679186 - tam linki i linki do spisu linków.
    Ważne słowa: MATV, odgałęźnik, wzmacniacz wielozakresowy, VCC37, sieć masy budynku.
    Instalacja MATV na 5 przyłączy i na 15 przyłączy kosztuje podobnie - a do każdego pomieszczenia trzeba kilka niezależnych (!) przyłączy (TV, rejestrator, dekoder, karta TV do PC, ...)
    Nie jest prawdą że do DVB-T potrzeba "innych" instalacji jak i nie jest prawdą że odbierać można "na byle czym". Po prostu dobra instalacja MATV odbierać i rozprowadzać będzie bez zakłóceń zewnętrznych i wzajemnych zarówno programy analogowe jak i cyfrowe.
    W razie zmian parametrów nadawania najwyżej czasem ulega modyfikacji, zmianie część antenowa (ale to rzadko), a część rozprowadzająca zostaje bez zmian.
    Nieprawidłowa instalacja (np. "rozdzielacze telewizorów" - wymysł marketingowy, pseudowzmacniacze wzmacniające to co nie jest z pasm RTV) i niebezpieczna instalacja (np. brak połączeń z siecią masy budynku, dwużyłowa instalacja zasilająca, odizolowane dla DC części anten , kabli - mszczą się na właścicielu tych pozornych oszczędności - zakłóceniami, uszkodzeniami a czasem i całkowitymi zniszczeniami sprzętu TV, PC itp. kosztującego więcej niż poprawna bezpieczna instalacja antenowa...
    Link do linków (gł. na Elektrodę) o instalacjach antenowych i sprawach związanych http://forumsep.pl/viewtopic.php?t=2951

    0
  • #4 25 Cze 2009 14:40
    irekr
    Moderator

    Przemyśl takie ułożenie instalacji, by uzyskać jak najmniejsze długości kabli.
    Jedyna rada to zbudować i następnie dokładnie sprawdzić jakie wielkości sygnałów występuja na końcach. Przypuszczam ze jeżeli trzeba będzie postawić jakikolwiek wzmacniacz to raczej o niewielkim wzmocnieniu - max 6 do 10 dB - i do tego tylko dla określonego pasm częstotliwości.
    Działać będzie, byle nie robić niepotrzebnych ruchów. Im mniej elementów tym lepiej.
