Sprężarka warsztatowa z kompresora domowym sposobem

wazzie 05 Lip 2009 13:33 35361 47
  • #31 05 Lip 2009 13:33
    oldmen56
    Poziom 9  

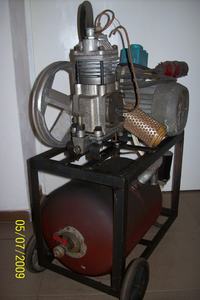

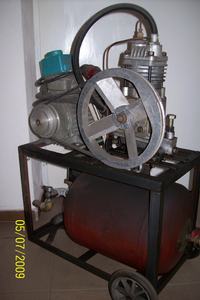

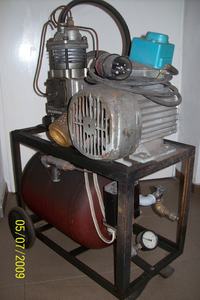

    Witam. Myślę że mogę wtrącić swoje dwa grosze na temat tej konstrukcji. Istotne jest to, że komuś się chce "kombinować" i poprawiać swoje błędy pomimo możliwości pójścia na skróty (kupienia już stosunkowo niedrogiego, gotowego kompresorka). Uważałbym za konieczne wyposażenie zbiornika w zawór bezpieczeństwa. Wierzę w skuteczność konstrukcji wazziego i na dowód tego prezentuję swoją konstrukcję sprzed lat. Mój kompresor służył mi między innymi do malowania grzejników CO.Sprężarka warsztatowa z kompresora domowym sposobemSprężarka warsztatowa z kompresora domowym sposobemSprężarka warsztatowa z kompresora domowym sposobem

    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz pendrive 32GB.
  • #32 05 Lip 2009 14:38
    DIZZI
    Poziom 17  

    michal_kuna napisał:
    A czy jest możliwość obliczenia wydajnośći kompresora, bo też mam podobny tylko z silnikiem 2,2kW


    Obliczyć można w prosty sposób : obroty silnika x pojemność kompresora

    np. obr . silnika = 2800obr/min
    pojemność kompresora =100cm3

    2800x100=280 000cm3/min=280l/min

    A co do podłączenia stycznika
    Sprężarka warsztatowa z kompresora domowym sposobem

    Dodano po 13 [minuty]:

    Uwaga ! koniecznie należy zastosować zwór bezpieczeństwa
    na ciśnienie max 6-8 bar i pomiędzy stycznik a silnik włączyć
    wyłącznik ciśnieniowy .

    W wyłączniku ciśnieniowym dobrze jest ustawić
    histerezę dobraną do potrzeb użytkownika to unikniemy
    częstego włączania i wyłączania silnika kompresora
    a za tym styki w wyłączniku posłużą dłużej.
    U mnie np. wyłącza się przy 8 bar a włącza 6bar
    jak zrobię fotkę to zamieszczę ,zbiornik 35l od gazu z auta
    kompresor ze składnicy złomu silnik 075kw z odzysku
    wyłącznik ciśnieniowy hydroforowy no i najważniejsze
    zawór bezpieczeństwa fabryczny 8.2 bar.

  • #33 05 Lip 2009 14:41
    niutat
    Poziom 37  

    No właśnie oldmen56 , nawet kupić gotowe podzespoły i powtykać wtyczki w odpowiednie miejsca to każdy potrafi. Ja cenię ludzi którzy potrafią zmontować coś praktycznie ze złomu. Tacy poradzą sobie w każdej sytuacji. :wink:
    P.s.
    Jeszcze do autora, masz dość duży silnik i sprężarkę dwucylindrową, nie lekceważ tego zaworu bezpieczeństwa bo w razie czego silnik to się raczej nie zatrzyma.

  • #34 05 Lip 2009 15:11
    Moulder
    Poziom 23  

    DIZZI napisał:
    michal_kuna napisał:
    A czy jest możliwość obliczenia wydajnośći kompresora, bo też mam podobny tylko z silnikiem 2,2kW


    Obliczyć można w prosty sposób : obroty silnika x pojemność kompresora

    Przy założeniu że sprężarka jest jednostopniowa, i znasz objętość skokową (która nie jest nigdy podawana tylko trzeba se policzyć znając skok, średnicę tłoków i liczbę cylindrów).
    Zapomniałeś to pomnożyć przez współczynnik przetłaczania (0,8 - 0,92)

    DIZZI napisał:
    A co do podłączenia stycznika
    Sprężarka warsztatowa z kompresora domowym sposobem

    Do obudowy silnika nie podłącza się przewodu N !! Można podłączyć PEN albo PE.

    Oczywiście trzeba podłączyć wyłącznik ciśnieniowy trójfazowy. Stosując wyłącznik jednofazowy (jak kolega "wazzie") trzeba zastosować drugi stycznik - tylko po to żeby zapobiec włączeniu sprężarki po zaniku napięcia w sieci - tylko po co ? Styczników za darmo nikt nie rozdaje.
    Albo jeden stycznik i jeden normalny przełącznik bistabilny - jak kolega "wazzie" i jest zdecydowanie taniej !

  • #36 07 Lip 2009 11:43
    Moulder
    Poziom 23  

    volt1 napisał:
    Sprężarka warsztatowa z kompresora domowym sposobem


    No to teraz wepnij tu wyłącznik ciśnieniowy taki jednofazowy (ze stykiem przełączalnym) i się okaże czy nie trzeba stycznika i przekaźnika...

  • #37 08 Lip 2009 09:59
    Ma1ster_hydro
    Poziom 9  

    Co do wydajności sprężarki macie racje, ale obroty silnika to nie to samo co obroty sprężarki.
    Jeśli sprężarka napędzana jest przekładnią pasową o różnej średnicy kół, to oczywiste, że obroty silnika są inne niż sprężarki.

    A jak policzyć obroty sprężarki jeśli znamy tylko obr. silnika:

    nk=[(D*ns)/d]

    i wszystko pomnożyć *95/100 (poślizg paska)

    nk- obr. sprężarki
    ns- obr. silnika
    D- średnica kola pasowego silnika
    d- średnica kola pasowego sprężarki

  • #38 02 Sie 2009 18:34
    kazitor23
    Poziom 15  

    wazzie jak to możliwe ze UDT zabrania łączenia kompresora i zbiornika łącznikiem stałym,jednocześnie nakazując stosowania węży elastycznych ,a Ty uważasz ze nigdy czegoś takiego nie widziałeś?

  • #39 03 Sie 2009 11:44
    Mariuszczs
    Poziom 19  

    Rura elastyczna jeśli butla jest osobno. Rura sztywna jesli sprężarka jest sztywno z butlą ( przykręcona ).

  • #40 04 Sie 2009 08:50
    wazzie
    Poziom 17  

    kompresory z którymi miałem po czynienia, czyli takie budowy sztywnej zwartej miały sztywne połączenie kompresor-butla.Nie kwestionuje faktu że połączenie elastyczne byłoby lepsze chociażby ze względy na drgania i naprężenia ale moje rozwiązanie okazało sie po prostu tańsze - zobacz pierwszy post -> zrobienie machiny ze strych rupieci.

  • #41 07 Mar 2010 13:56
    bzyku1994
    Poziom 2  

    Wszystko fajnie wygląda. Według mnie (silnik powinien być 2 razy mocniejszy i wtedy wydajność takiego kompresora była dużo większa)

  • #42 07 Mar 2010 14:39
    keerad
    Poziom 2  

    Witam mam taką sprężarke po przeróbkach czyli panewki na wale zmienione na łożyska kulkowe,panewki korbowodowe i korbowody przewiercone.Sprężarka działa bez zarzutów tylko jeden mały problem ,silnik 3,0 kw nie daje rady napompowac zbiornik 200 litrów do ciśnienia 8 atm. Obroty sprężarki około jak dobrze pamiętam to 1100 obrotów.Dauta to kompresor jest ok ale do sprężarki do garażu to całkiem odpada chyba że do pompowania kół .Pozdrawiam

  • #43 07 Mar 2010 15:55
    dziungwaj
    Poziom 12  

    wazzie a ta twoja spręzareczka to ma jakieś odpowietrzanie skrzyni korbowej? tak zagłuszone wszystko na głucho?

  • #44 08 Mar 2010 16:39
    wazzie
    Poziom 17  

    Odpowietrzenie poprzez "szabelke" oleju. Poza tym ze względu na 2 cylindry, wg mnie zbędne.

  • #45 13 Mar 2010 17:27
    dziungwaj
    Poziom 12  

    ile oleju zalałeś? gdzieś na innym forum pisałes ze masz zamontowane czerpaki do rozbryzgu? masz jakieś zdjęcia?

  • #46 14 Mar 2010 10:31
    kondziu19
    Poziom 1  

    witam mam takie pytanie czy na zbiornik nadawał by sie zbiornik wyrównawczy

  • #47 18 Maj 2010 23:21
    maciobyk
    Poziom 9  

    Powiedzcie mi..gdzie lepiej dać zawór zwrotny, przy wyjściu z kompresora czy przy butli ????

  • #48 19 Maj 2010 08:27
    niutat
    Poziom 37  

    Przy wyjściu z kompresora powietrze jest dość gorące więc lepiej tam dać kawałek chłodnicy i potem zawór.
