Zegar NIXIE - kolejna wersja (płaska)

Trabi 09 Lip 2009 23:04 14418 27
  • Zegar NIXIE - kolejna wersja (płaska)

    Witam.

    Dziś pokażę jaki zegarek zmajstrowałem na prezent.
    Zegar jest zrobiony wg. opisu kol. Bruno na PIC16F84A i pionowych 4-rech lampkach Z573M. Płytki połączyłem w poziomie - jedna nad drugą ale odsunięte od siebie; w ten sposób wiedziałem że obudowę można zrobić jakąś płaską.
    Obudowa zrobiona z listewek drewnianych, przyciętych pod kątem 45°, sklejone ze sobą (bez gwoździków i wkrętów. Tylko sam klej). Listewki są wyfrezowane tak, żeby od dołu weszło dno z płyty pilśniowej (tylna ścianka szafek) a od góry płyta z plexi. W dnie wklejone jest gniazdko w które wchodzi kątowa wtyczka z zasilacza 9V. Sa tam też nóżki - listewki: tylna jest przecięta żeby móc wsadzić wtyczkę zasilacza i żeby ona nie przeszkadzała. Całość polakierowana jest bezbarwnym lakierem akrylowym. Górna płyta to "dymiony" kawałek plexi 4mm która leży w wyfrezowanych rowkach w bocznych ściankach; jest zdejmowana. Otwory na lampy wywierciłem wiertłem 18mm.
    Najwięcej miałem kombinowania jak zrobić przyciski. Rozwiązanie wyszło najprostsze jakie mogło być - stalowe kołeczki :) . W płycie plexi idealnie nad przyciskami wywierciłem otworki 4,1mm. W nie wchodzą luzem kołeczki 4mm przycięte ze stalowego pręta na tyle, że nad powierzchnię wystają jakieś 0,5mm - wystarczy żeby wcisnąć mikrowłącznik, a przynajmniej nie wystają w górę :) . Kołeczki nie są niczym zabezpieczone i zamocowane. Stoją pod własnym ciężarem i opierają się o mikrowłączniki. Plexi 4mm jest na tyle dla nich "gruba", że kołeczki stoją pionowo i nie mają tendencji do przewrócenia się. Ot i cała filozofia :)
    Płytki są przykręcone słupkami do dna.

    Raczej takiego drugiego już nie będzie. Każdy jest unikalny (jak większość zegarów nixie). Już go u mnie nie ma, cieszy oczy kogoś innego; pozostały mi tylko jego zdjęcia na pamiątkę.

    A niżej trochę fotek.

    -==================================-

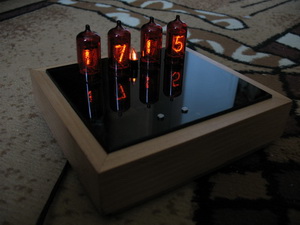

    Zegar NIXIE - kolejna wersja (płaska) Zegar NIXIE - kolejna wersja (płaska) Zegar NIXIE - kolejna wersja (płaska)
