Tablica do identyfikacji sprzętu komputerowego

Defenestrator 20 Lip 2009 07:28 13261 19
REKLAMA
  • Tablica do identyfikacji sprzętu komputerowego

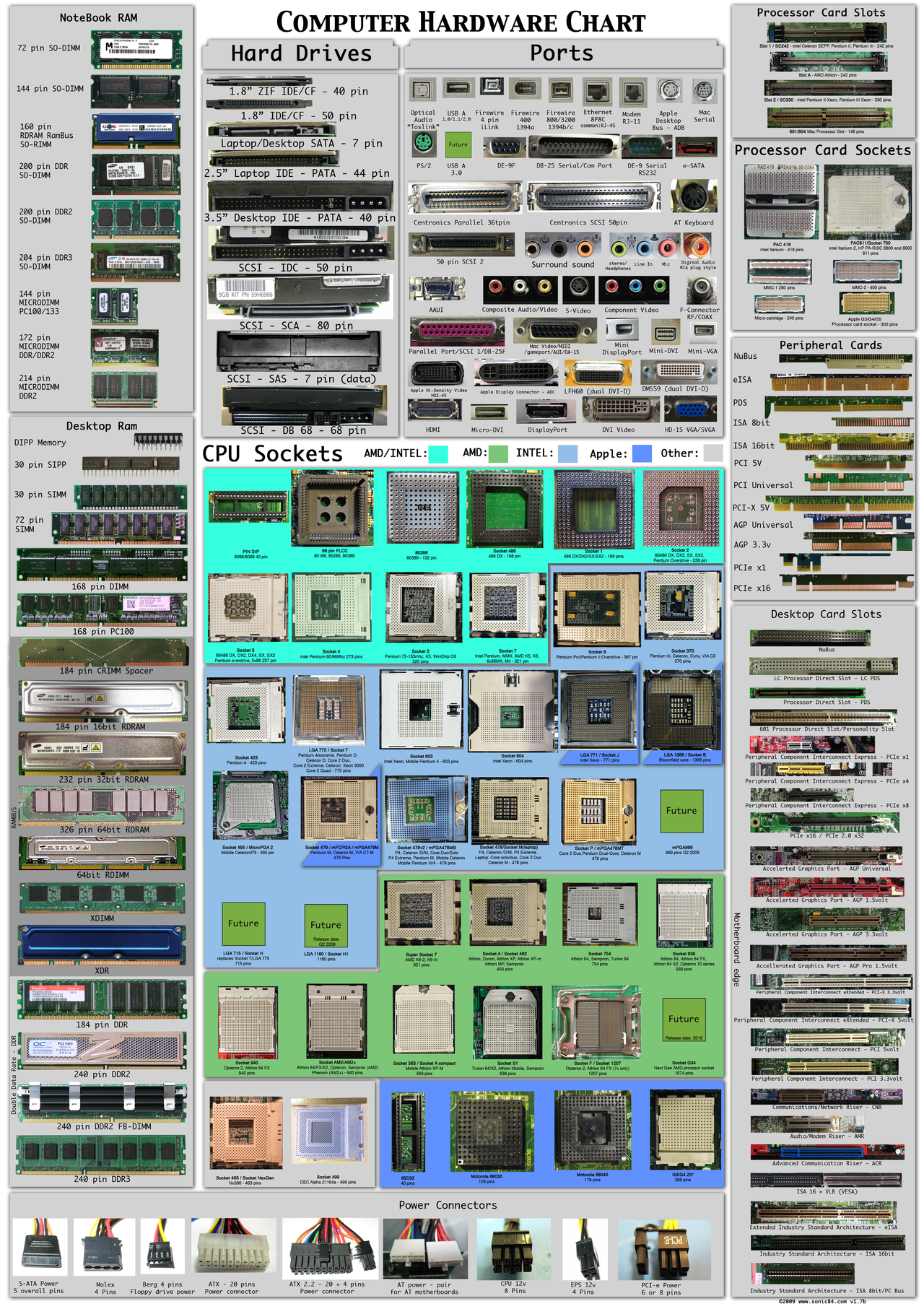

    Pomysł by zebrać zdjęcia różnych części komputerowych i wydrukować je jako tablicę nie jest zbyt odkrywczy, lecz skoro ktoś już to zrobił to lepiej o tym wiedzieć by nie męczyć się samemu :) Oczywiście zastosowanie takiej grafiki to identyfikowanie nieznanych podzespołów. Autor zebrał zdjęcia różnych części, takich jak dyski twarde, złącza zasilające czy podstawki pod procesor na płycie głównej. Choć można tu znaleźć podzespoły znane i używane przez lata, z pewnością znajdzie się tam coś, czego nigdy jeszcze nie widziałeś.

    Źródło

    Fajne? Ranking DIY
    O autorze
    Defenestrator
    Poziom 14  
    Offline
    Defenestrator napisał 148 postów o ocenie 99. Jest z nami od 2007 roku.
  • REKLAMA
  • #2 6800136
    FastProject
    Poziom 28  
    "USB A 3.0 Future" :)....nie taka odległa przyszłość bo już jest, teraz to tylko kwestia nieodległego czasu i będzie USB dostępne.
  • REKLAMA
  • #3 6800238
    elktr_infrm
    Poziom 21  
    Defenestrator, dysponujesz może tym wykazem w większej rodzielczości ?

    Na obecnej wersji, część opisów jest nieczytelna.
  • REKLAMA
  • #5 6800346
    buła
    Poziom 12  
    ten jest ciut większy

    Tablica do identyfikacji sprzętu komputerowego
  • REKLAMA
  • #7 6800930
    pidpawel
    Poziom 26  
    Sterowniki do kontrolerow USB 3.0 juz sa w Linuksie.
  • #9 6801254
    osvch
    Poziom 12  
    Do 10x szybszy niż 2.0 tyle mi wiadomo :)
  • #10 6801318
    Deepone
    Poziom 22  
    Brakuje w takim razie pamięci SIMM 64pin, głównie stosowanych w Apple ale zdarzały się także PC z takimi pamięci (sam mam takiego jednego).
    A jeżeli już na tej rozpisce znajduje się Apple High Density Video to i taka pamięć powinna też się tam znajdować.
  • #11 6802555
    fryc88
    Poziom 15  
    Brak również foty IDE 50 pinowego (wygląd taki sam jak SCSI), stosowany w komputerach Fujitsu-Siemens...
    Ogólnie pomysł ciekawy i popieram dla wszystkich samouków do dokształcenia się :)
  • #12 6802863
    Urgon
    Poziom 38  
    AVE...

    Nie ma też gniazda koprocesora(FPU)...
    No i nie ma też gniazda anteny karty WiFi...
  • #13 6803793
    markovip
    Poziom 34  
    SMA, żeby być bardziej precyzyjnym
    Jednak tutaj bardziej chodzi standardowe sloty.
    Fajna sprawa, właśnie sobie to wydrukowałem ploterem do serwisu. :)
  • #14 6807968
    GOLECKI
    Poziom 16  
    Sporo brakuje na zgromadzonych fotkach - na oko zaczyna sie od Pentium II albo III. Wcześniejsze złącza były ciekawymi wynalazkami i pewnie kolekcjonerom przydałaby się taka tablica ze starszym sprzętem. Sam mam kilka takich eksponatów mogę więc zrobić kilka fotek jeśli ktoś jest zainteresowany.
  • #15 6816499
    kacper25011
    Poziom 14  
    Ja jestem chciałbym zobaczyć te zabytki.
  • #16 6816982
    ciasteczkowypotwor
    Poziom 41  
    Brakuje jeszcze magistrali MCA, oraz FibreChanell i kilku rodzajów SCSI, Brakuje również gniazda pierwszego procesora.
    Magistrali do FDD oraz, dysków ESDI i ST412/506
  • #17 6820214
    GOLECKI
    Poziom 16  
    Znalazłem chwilę czasu i zrobiłem takie fotki:

    Tablica do identyfikacji sprzętu komputerowego

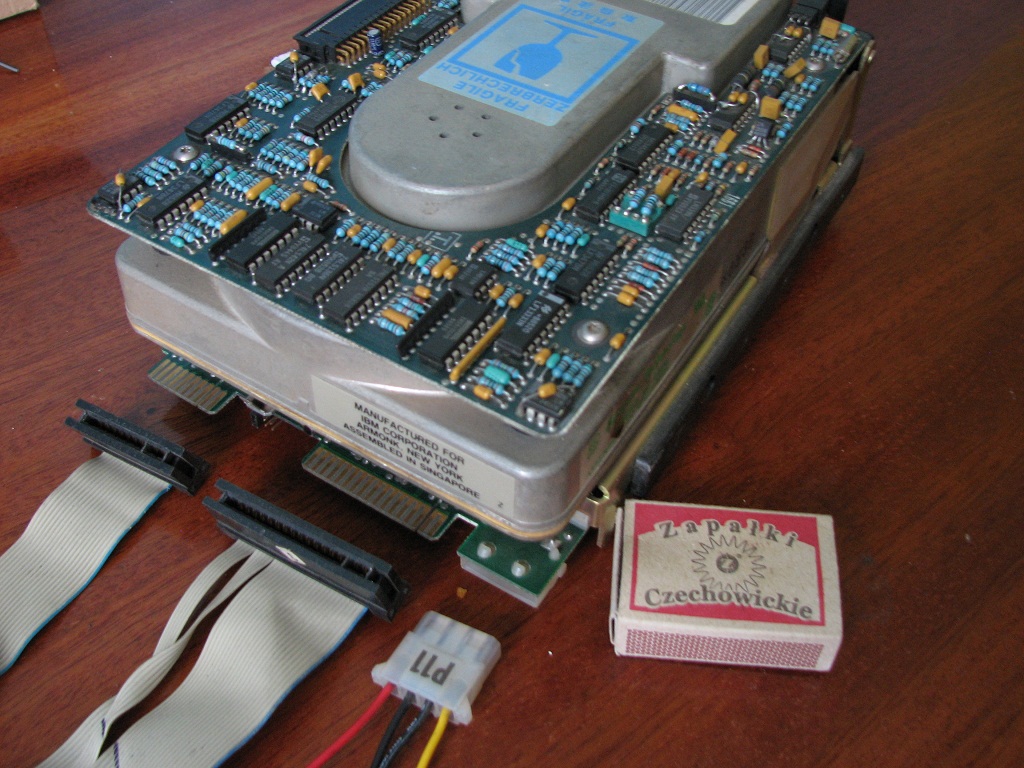

    Jest to dysk twardy montowany w komputerach IBM z prockiem Intela 80286 o zawrotnej prędkości 6Mhz. Pojemność dysku 20MB. Waży około 5kg i jest naprawdę wielki. Ale nie chodzi tu o dysk ale typ złącza.

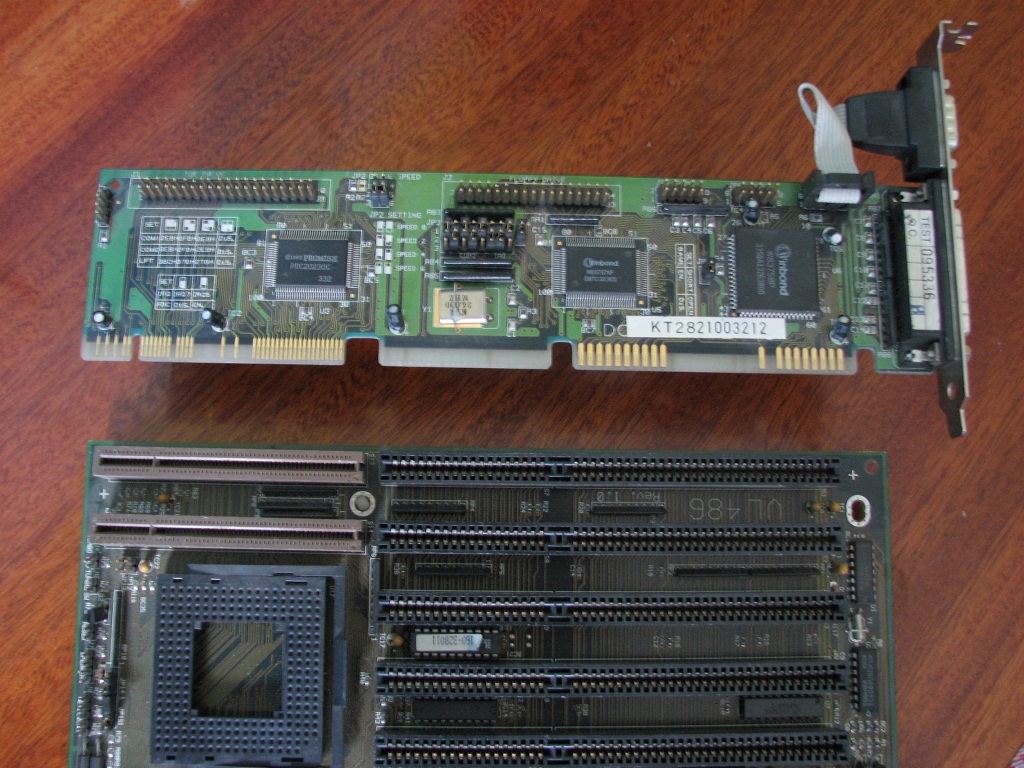

    Na kolejnych fotkach widać rozszerzone złącze ISA. Tak naprawdę nie pamiętam już jak to sie nazywało. Na pierwszym zdjęciu karta grafiki VGA z 8MB ram, na drugim kontroler dysków IDE, stacji dyskietek i portów szeregowego, równoległego i joystick.

    Tablica do identyfikacji sprzętu komputerowego

    Tablica do identyfikacji sprzętu komputerowego

    Jak będzie chwila czasu to zrobię fotkę płyty głównej z prockiem starszym od 286
    Pozdrawiam
  • #18 6820491
    Tommy82
    Poziom 41  
    Mam w swojej kolekcji 8088 niestety sprzęt cyfrowy pojechał na wakacje i pozostał tylko aparat w komórce.

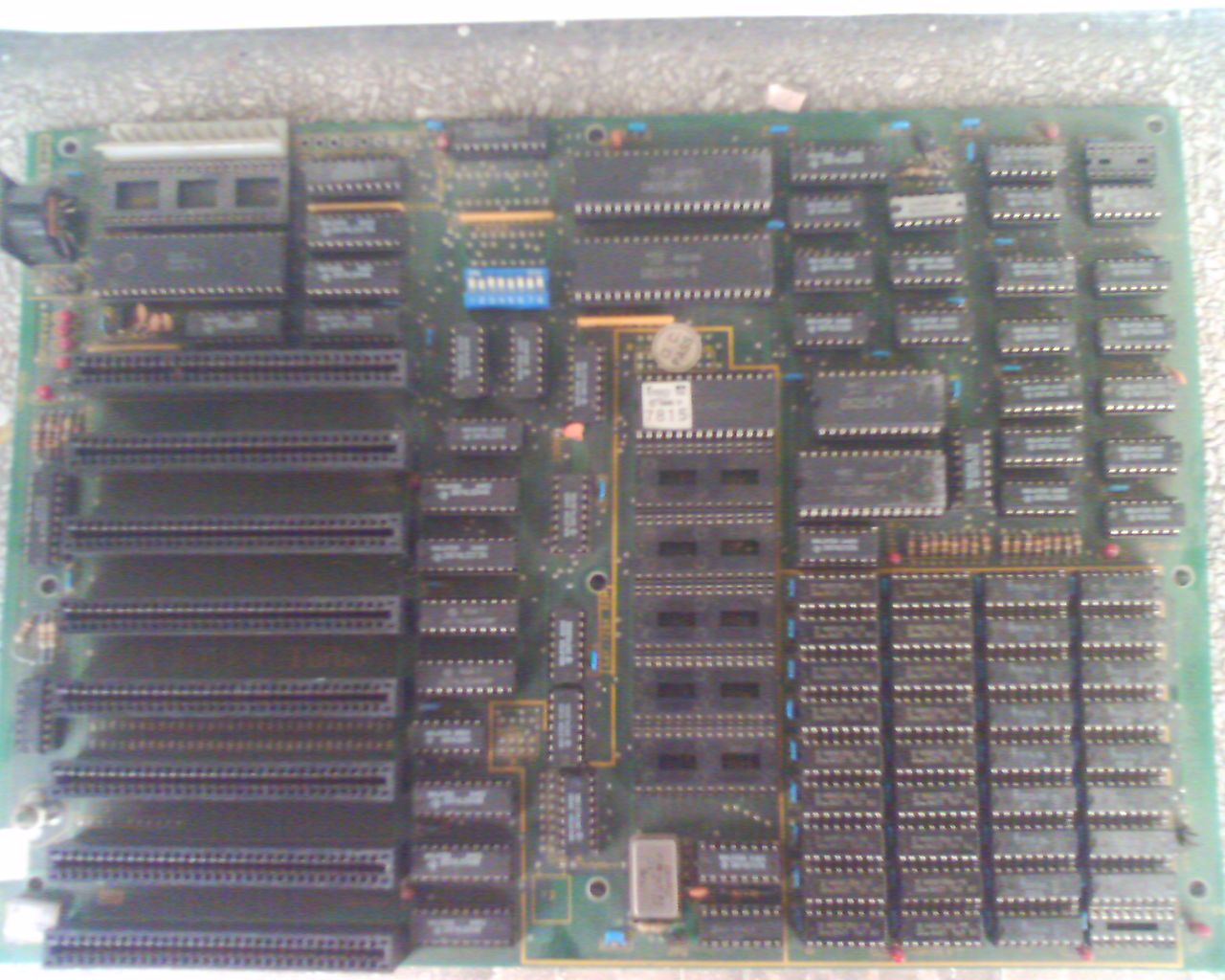

    Tablica do identyfikacji sprzętu komputerowego

    Gniazdo 40 pin, 68 pin było tez stosowane dla koprocesora np 80286/80387 zresztą tak jak w tym wyżej.

    Firma weitek tez miała koprocesor z niestandardowym gniazdem.

    Nie ma gniazd pamięci.

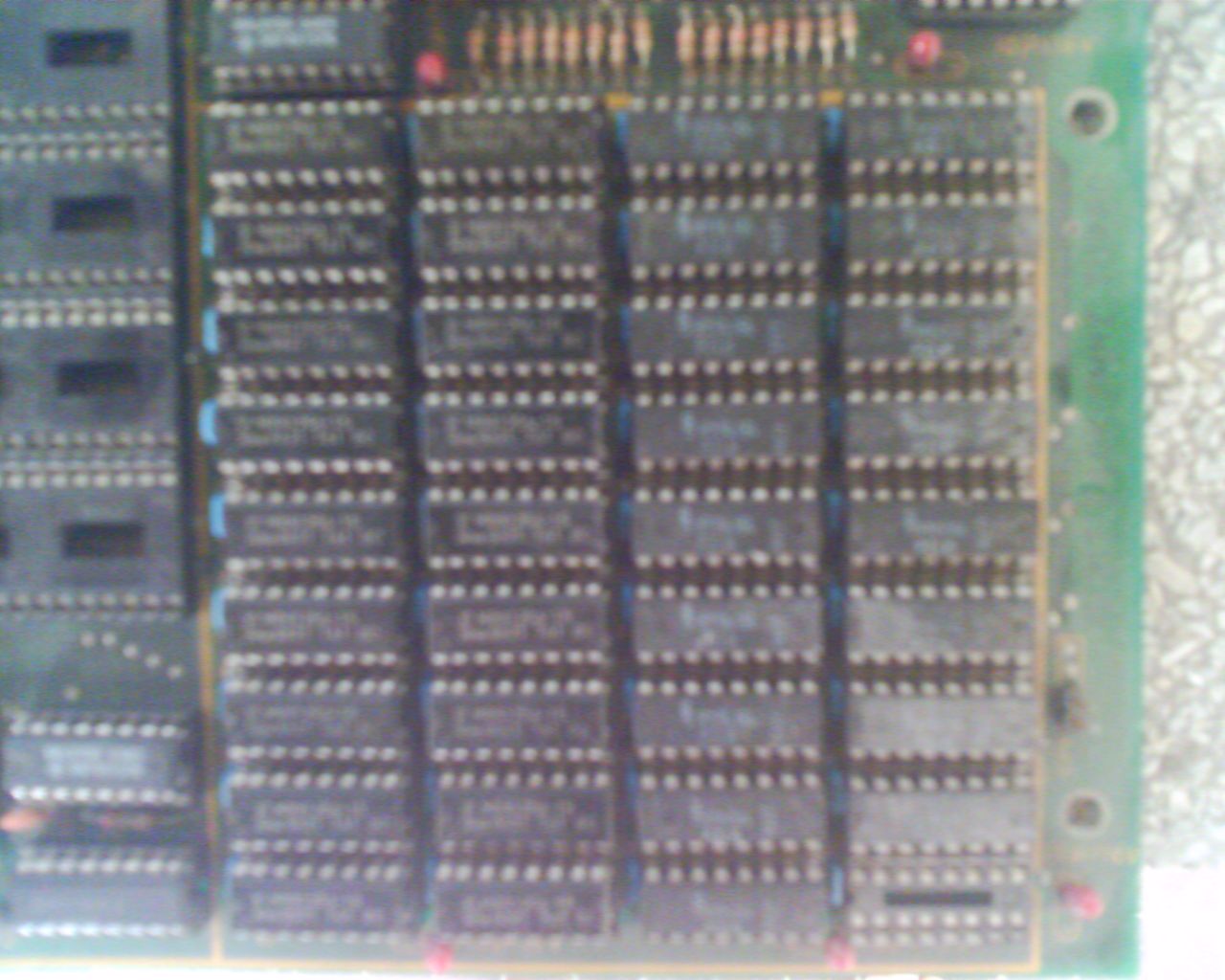

    8 banków SIPP na płycie 386 na górze widać 2 gniazda SIMM 30 gniazda pionowe.
    Tablica do identyfikacji sprzętu komputerowego

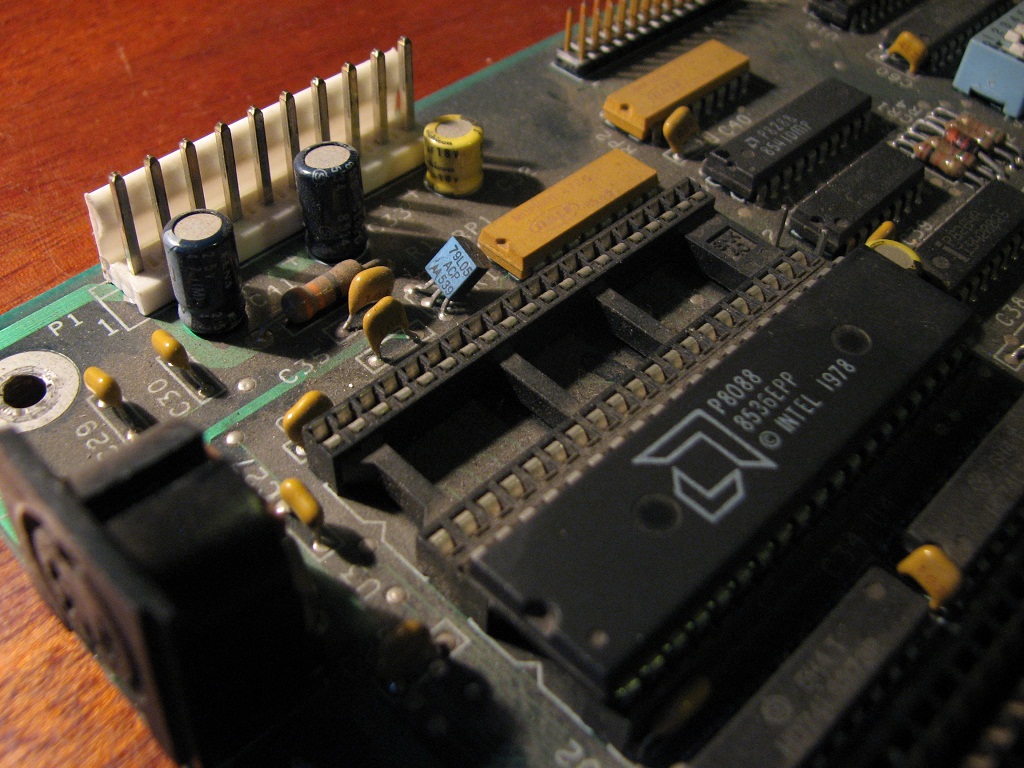

    Dip w gnieździe na płycie z prockiem 8088
    Tablica do identyfikacji sprzętu komputerowego

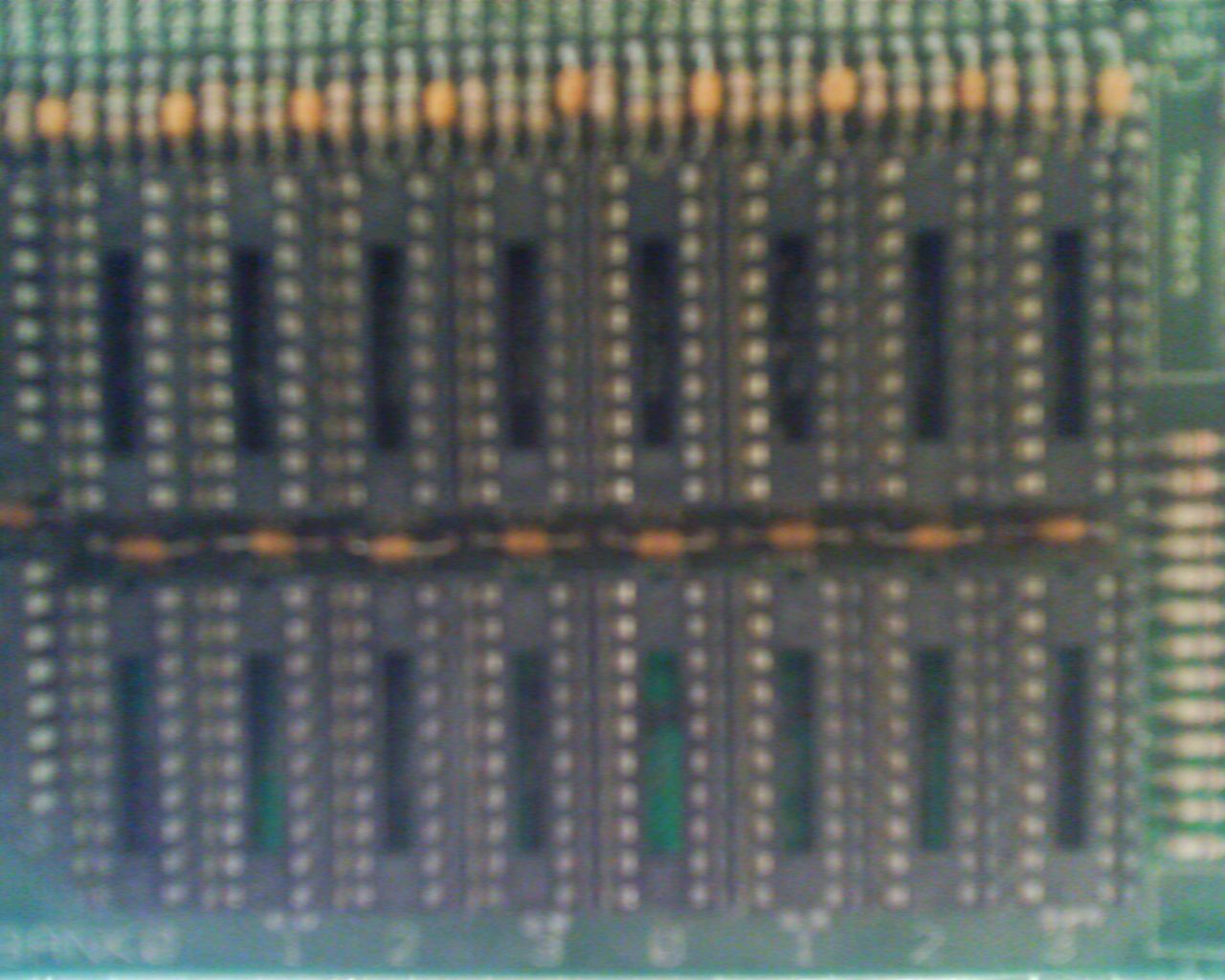

    Puste DIP na płycie 286
    Tablica do identyfikacji sprzętu komputerowego

    Mój 8088 miał kiedyś lub miał mieć inne gniazdo zasilania płyty głównej oprócz standardowego AT

    Tablica do identyfikacji sprzętu komputerowego
    [+5v_G_+12v_-12v_-5v_G_+5v_G]
  • #19 6820709
    Nagus
    Poziom 27  
    @GOLECKI
    Dysk twardy wyposażony jest w interfejs MFM.

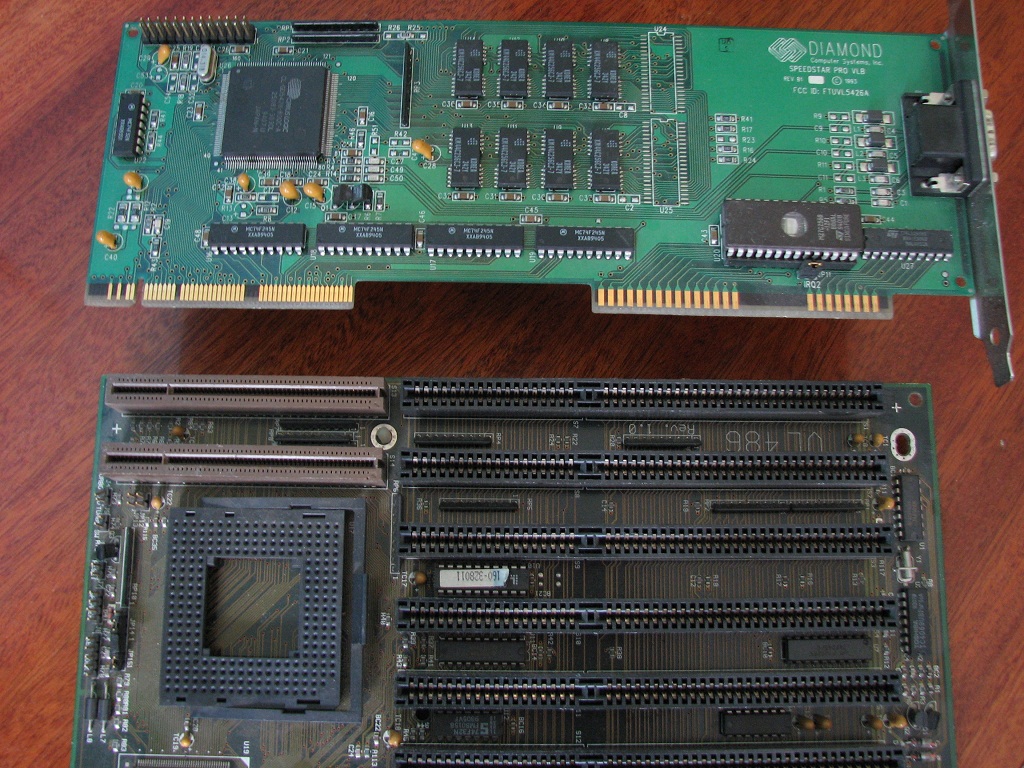

    Karty poniżej są w standardzie VESA Local Bus zwanym też VL-Bus.
    Żywot złącza VL-Bus był krótki - dość szybko zostało ono zastąpione przez PCI.
  • #20 6821395
    GOLECKI
    Poziom 16  
    Szczerze mówiąc nigdy nie słyszałem o interfejsie MFM choć miałem kilka kontrolerów i dysków używających tego wynalazku. Co do VESA wpadłem na to kilka minut po napisaniu poprzedniego postu.

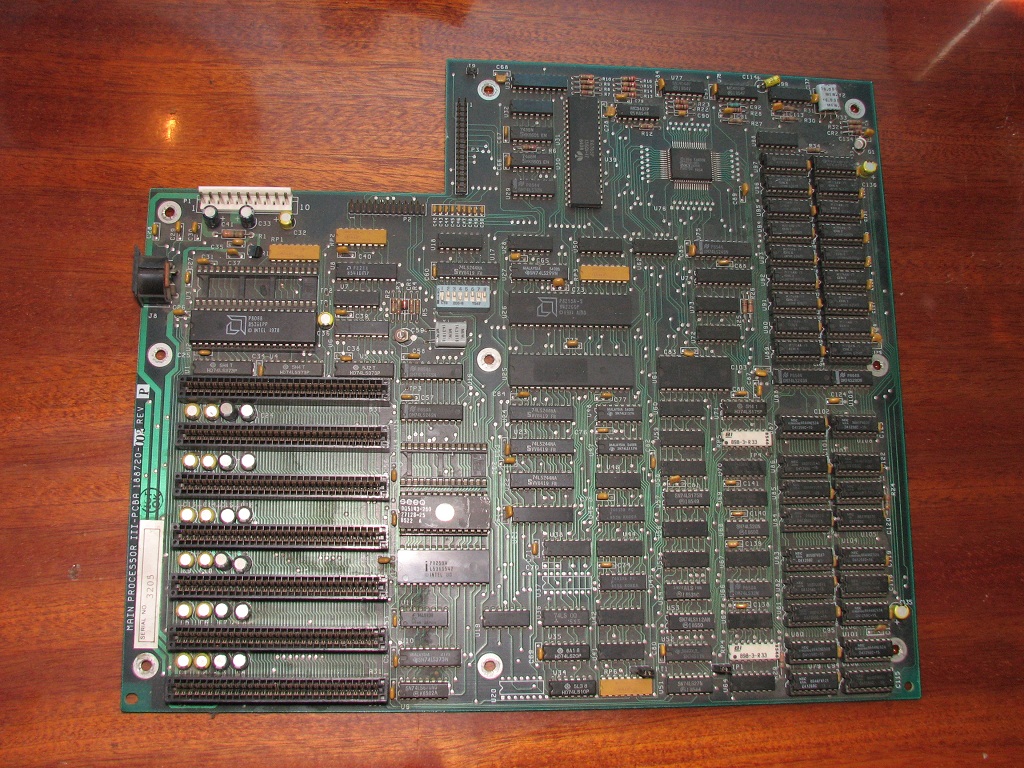

    Moja płyta z 8088 jest podobna ale odróżnia ją złącze zasilania gdyż nie jest standardowe AT

    Tablica do identyfikacji sprzętu komputerowego

    Ogólnie aż sie łezka w oku kręci bo był to mój pierwszy komputer. Zasilacz szybko zdechł i wszystko wylądowało na strychu.

    Tablica do identyfikacji sprzętu komputerowego
