Starannie zbudowany domowy serwer multimediów

Defenestrator 26 Lip 2009 16:04 31604 19
  • Starannie zbudowany domowy serwer multimediów

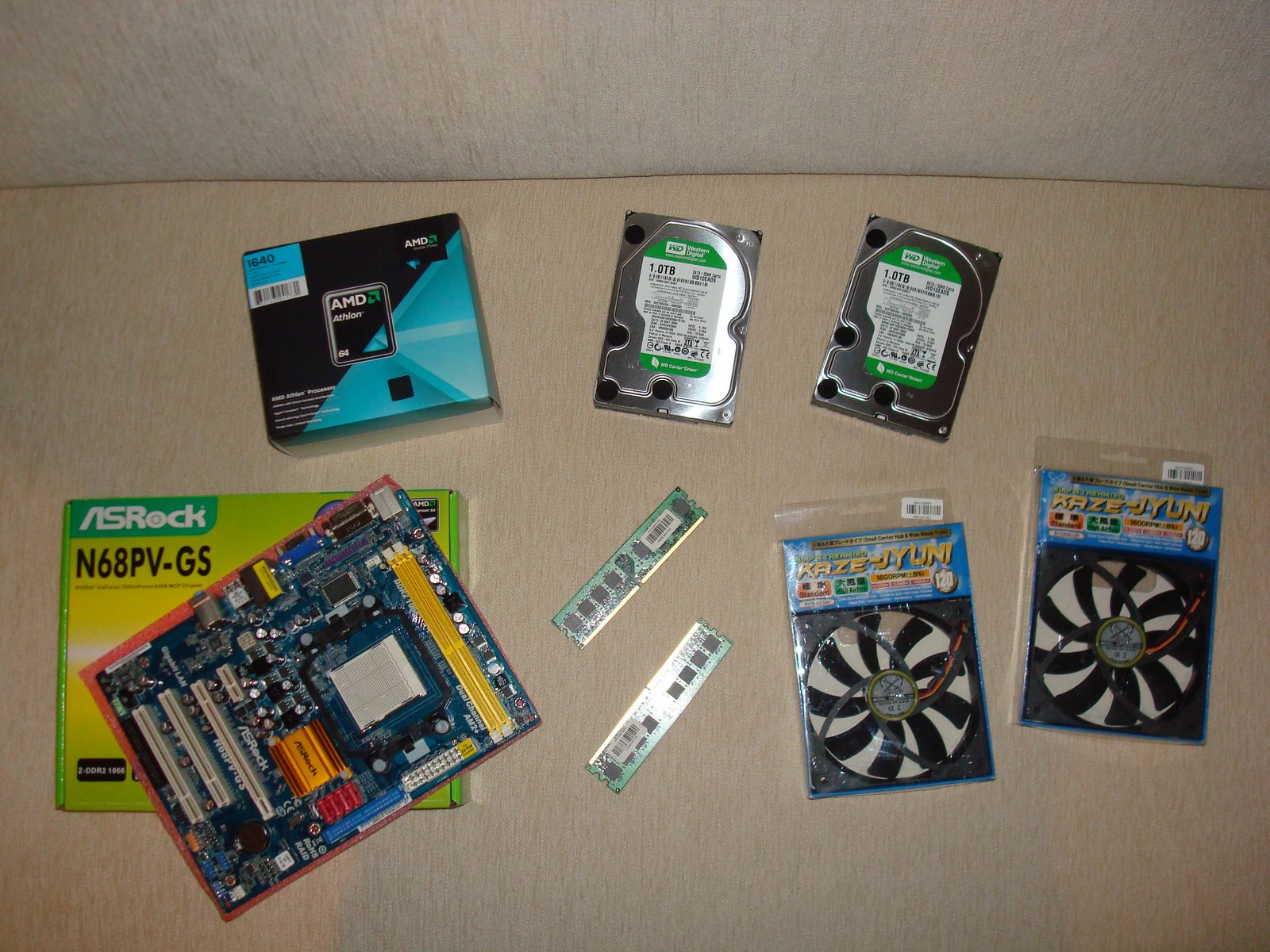

    Oto ciekawy przykład jak można zbudować domowy serwer inaczej niż po prostu chowając gotowy komputer w szafie. Opisywana konstrukcja to w pełni funkcjonalny serwer zgodny ze standardem DLNA. Autor przed rozpoczęciem budowy urządzenia postawił, że jego konstrukcja będzie miała następujące cechy:

    1. Pełna obsługa DLNA(do przesyłania filmów/zdjęć/muzyki do playstation3)
    2. Dysk zorganizowany jako macierz RAID by zabezpieczyć dane
    3. Obsługa zdalna (brak myszy, monitora i klawiatury)
    4. Mały pobór mocy
    5. Możliwość dodania funkcjonalności takich jak serwer drukowania czy klient Torrent
    6. Cena mniejsza niż 300 euro

    Brzmi to dość trudno, zważywszy na cenę komercyjnych rozwiązań tego typu, lecz autorowi udało się zaprojektować i zbudować urządzenie zgodnie z założeniami. Na swoim blogu zmieścił obszerny artykuł na temat jego budowy.

    Źródło

    Starannie zbudowany domowy serwer multimediów Starannie zbudowany domowy serwer multimediów Starannie zbudowany domowy serwer multimediów
    O autorze
    Defenestrator
    Poziom 14  
    Offline
    Defenestrator napisał 148 postów o ocenie 99. Jest z nami od 2007 roku.
  • #2 6824368
    Traker Wymiatacz
    Poziom 14  
    nie podoba mi się ten router w szafie, bo drewno tłumi sygnał, a tak ogólnie, to ok, fajne
  • #3 6824612
    hm83
    Poziom 12  
    ciekawe rozwiązanie. Aczkolwiek nie podoba mi się włożenie wszystkich gratów do szafy. Ja do tego celu zaaplikował bym to wszystku w obudowę po amplitunerze np. YAMAHA:) Sam chce coś takiego złożyć tylko w obudowie po DVD LG. Chcę by moja konstrukcja była wyposażona w tuner TVSAT i dyski twarde 2,5'' lub pamieci flash. Ma to być małe centrum rozrywk. Chciałem aby moja konstrukcja była sterowana tylko i wyłącznie z pilota, ale potem stwierdziłem że klawiatura i mysz bedą mi potrzebne. Jak moje pomymysły zostaną z materializowane to podziele się efektami na elce
  • #4 6824613
    Samuraj
    Poziom 35  
    Wszystko ok, ale na Windowsie ?
    Jakoś mi się nie widzi. Sam mam zrobiony podobny projekt lecz wszystko oparłem na Linuxe. Dodatkowo robi takie centrum za serwer poczty jak i www.
  • #5 6824879
    dipol
    Poziom 34  
    A przyjdzie burza piorun w okolicy wyładowania wtórne i po wynalazku,po za tym problem z zakłóceniami w sprzęcie radiowym.
    Ostatnio w mojej okolicy okno wyrwało jak by było trafione z granatnika i sprzęt elektroniczny w okolicy 500m poszedł do utylizacji.U mnie co jest cała sieć ekranowana i uziemiona skończyło się na wywaleniu bezpieczników.
    ku przestrodze hi
    73!
  • #6 6826125
    slu_1982
    Poziom 26  
    Dwa wiatraki na dwa dyski, to one się tak grzeją ? :|
  • #7 6826433
    pidpawel
    Poziom 26  
    No ja też przyczepię się do dysków. Firma znana z szeroko stosowanej wyszukiwarki internetowej :) przeprowadziła badania dotyczące prawidłowej temperatury dysków. W Sieci można znaleźć dokładne wyniki - ja przytoczę ten ogólny: 43*C o ile dobrze pamiętam. U siebie mam 1 wiatrak 12cm na 4 dyski, do tego pracujący na 5v zamiast 12v i mam 34*C. Autor chyba przesadził. Co prawda zamknięcie serwera w szafie, w której jest tak mało otworów może wymagać pewnych zabiegów...
    Druga sprawa. Zamiast stosować dodatkowe urządzenie jakim jest router lepiej postawić access pointa na serwerze - wtedy switch będzie zbędny.
    Jeśli chodzi o system operacyjny - fajnie, że mu to działa :) Ja osobiście korzystam z Debiana - mogę montować zasoby przez szyfrowane protokoły (sshfs), mogę pracować zdalnie na słabszym łączu(GPRS+ssh). Do zastosowań serwerowych polecam ten system. Może w najbliższym czasie napiszę coś na ten temat do FAQ :)
  • #8 6829380
    Jacek31
    Warunkowo odblokowany

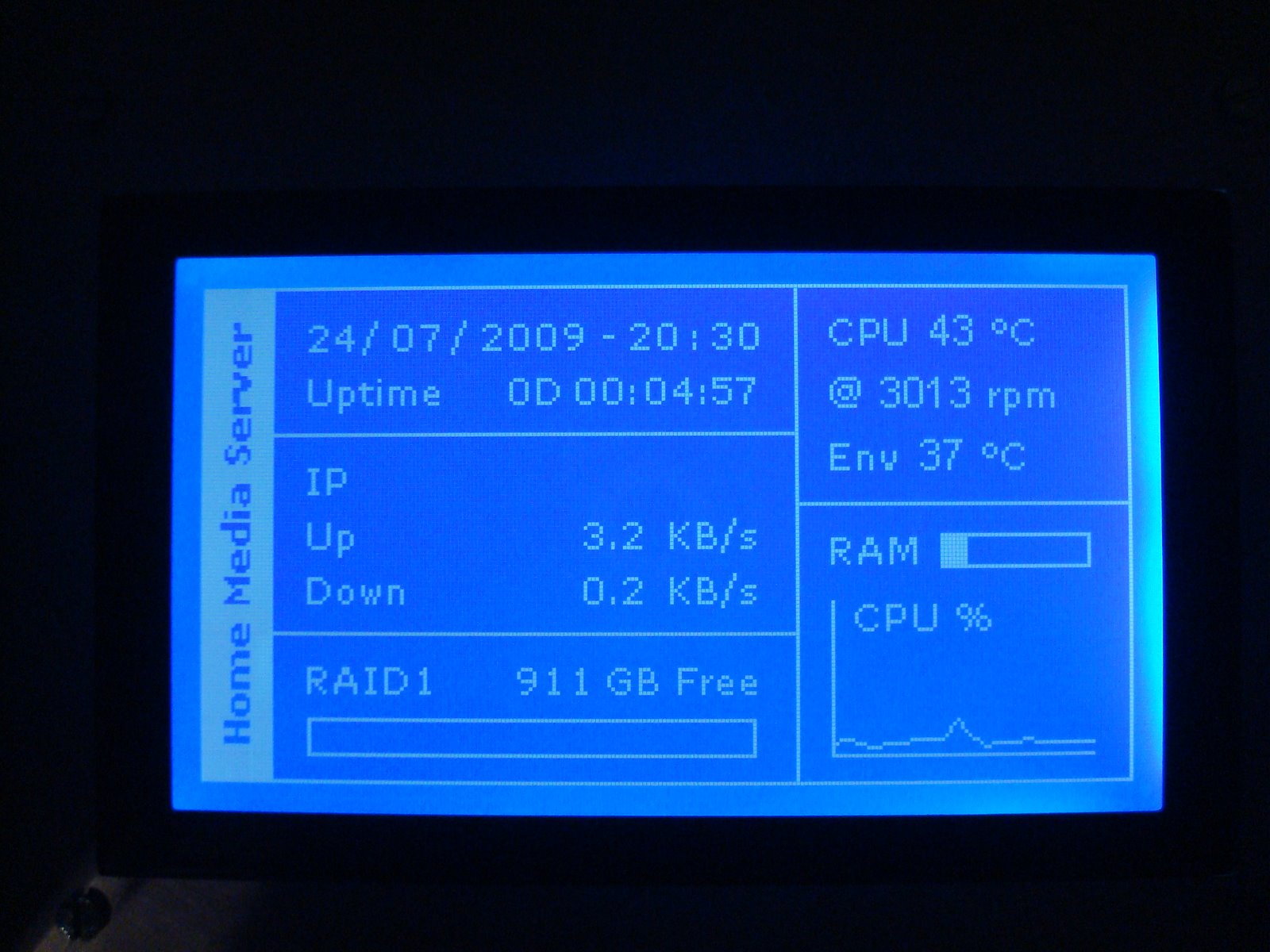

    W sumie w całym projekcie najciekawszy jest ten malutki monitorek. Ale zgadzam się z przedmówcami wrzucić do jakiej obudowy po DVD czy Amplitunerze i będzie lepiej sie prezentować i działać. No i w ten sposób powstanie klon pierwszego X-boxa, który właściwie nie był niczym innym jak PC wrzuconym do puszki po DVD. Ale chętnie sam bym sobie zrobił coś podobnego do oglądania filmów na TV i nagrywania z mojego X-a filmików, ale na razie nie znalazłem odpowiedniej płyty głównej, która pozwalał by montować karty graficzne na leżąco, czyli do obudowy mini desktop. Bo starego sprawnego P4-2,8GHZ mam.
  • #9 6829522
    Konto nie istnieje
    Poziom 1  
  • #10 6830324
    slawwi
    Poziom 14  
    A co z poborem prądu? Autor w założeniach wspominał o tym a na koniec nic nie powiedział. Sądzę że 100W to mało na Athlona w tej konfiguracji.
  • #11 6835798
    gemiel
    Poziom 25  
    Dla mnie to projekt wykonany bez przemyślenia. Zajęte miejsce w szafie. Sprzęt się gotuje w drewnianej budzie. O zagrożeniu p.poż. lepiej nie wspominać. Jeśli ktoś ma małe mieszkanie to nie zajmuje szafy gratami komputerowymi, a jeśli ma duże to kompa postawi na wierzchu w ładnej obudowie. Chyba, że autor ma małe mieszkanie i nie ma kasy na obudowę.
  • #12 6840177
    levi_pl
    Poziom 11  
    dipol napisał:
    A przyjdzie burza piorun w okolicy wyładowania wtórne i po wynalazku,po za tym problem z zakłóceniami w sprzęcie radiowym.


    Przestrzegasz przed wyładowaniami atmosferycznymi - należałoby sprecyzować,że dotyczy to terenów mniej zurbanizowanych, czy starszej zabudowy gdzie instalacja elektryczna może być bezpośrednio narażona na działanie wyładowań. Nie sądzę, żeby był tu ktoś kto o tym nie wie.

    Z drugą częścią się zgodzę - komputer bez ekranowania w postaci metalowej obudowy nie jest miły dla otoczenia i vice versa. Czy może chodzi Ci o wyładowania, które powodują zakłócenia radiowe ?

    dipol napisał:
    Ostatnio w mojej okolicy okno wyrwało jak by było trafione z granatnika i sprzęt elektroniczny w okolicy 500m poszedł do utylizacji.


    Dlatego, że w twojej okolicy wyrwało okno sprzęt elektroniczny w promieniu 500 metrów poszedł do utylizacji ... hmm

    dipol napisał:
    U mnie co jest cała sieć ekranowana i uziemiona skończyło się na wywaleniu bezpieczników.
    ku przestrodze hi
    73!


    Myślę, że poprawnie wykonana instalacja to coś co większość ma w domach więc nie ma czym się chwalić ...

    Dodano po 48 [minuty]:

    Dziwne połączyło mi dwa posty ... no nic jakoś to przeżyję :-)

    slawwi napisał:
    A co z poborem prądu? Autor w założeniach wspominał o tym a na koniec nic nie powiedział. Sądzę że 100W to mało na Athlona w tej konfiguracji.


    Autor raczej robi to po raz pierwszy. Myślę, że kolejne konstrukcje wyjdą mu lepiej. Żeby zaspokoić twoją ciekawość a propos poboru energii przez serwer medialny pozwolę sobie zaprezentować wyniki pomiarów sprzętu, mojego autorstwa. Niestety nie mam na razie czasu na zrobienie porządnej dokumentacji...

    Do rzeczy.

    Sprzęt:
    * VIA EPIA SN 1000 (format miniITX, 1 GHz chłodzony pasywnie, cztery porty SATA, gniazdo CF, 2 porty ETHERNET [100Mb, 1Gb], gniazdo miniPCI)

    Płyta niestety droga <1000 PLN ale w tym segmencie bryndza ... Nie użyłem procesora 1.8 GHz ze względu na o 10 W większy szczytowy pobór energii i aktywne chłodzenie.

    * Pamięć = 1 GB - wystarczające do moich zastosowań. Drugi gigabajt zjadałby niepotrzebnie energię.

    * Dysk systemowy - karta CF PQI 8GB. Chciałem zainstalować normalną nieokrojoną wersję Debiana na LVMie i systemie plików XFS. Oczywiście walka z ograniczeniem ilości zapisów była ciężka i myślę, że ją wygrałem.

    * Karta WI-FI - senao 500 mW pasmo 2.4 GHz - Uruchomiony hostapd żeby nie marnować energii na dedykowane urządzenie. WI-FI jest wyłączane nocą kiedy i tak nikt z niego nie korzysta.

    * Dyski z danymi - WD10EADS - 1 TB wybrany ze względu na to, że po 8s bez IO parkuje głowice i spowalnia prędkość talerzy co przekłada się na oszczędności. Żadnych RAIDów bo przechowuję media i moim celem jest oszczędność energii a tego nie da się połączyć. Talerze zatrzymują się po 8 minutach bezczynności. Skrypt dba o to, żeby wentylator miał ~600 obrotów jeśli działa przynajmniej jeden dysk i 1200 jeśli działają wszystkie cztery. Jeśli nie działa żaden to wentylator też się nie kręci.
    Dyski mają włączoną opcję rozkręcania talerzy dopiero przy pierwszym I/O co zapobiega nadmiernemu poborowi energii przy starcie.


    Przy okazji - sterownik chipa z PWMami do kontroli wentylatorów wystawia interfejs w /sys/ gdzie mogę sterować wypełnieniem wykonując echo $WARTOSC0-255 > /sys/cośtam... - super sprawa

    * Aktywny mostek RS-232 - 1Wire i multum czujników temperatury pomontowanych gdzie się da :-) Kilka w obudowie, kilka poza.

    * odbiornik IR podłączony do portu USB

    * Modem DSL taki jak TPSa dostarcza z usługą DSL - Siemens SpeedStream - zasilany bezpośrednio z zasilacza PowerONE

    *zarządzalny switch Linksys 8 portów 1Gb zasilany bezpośrednio z PowerONE i sterowany z komputera - w nocy odłączana jest większość portów a ten, który wpięty jest do serwera przestawiany jest na 100Mb - daje to znaczne oszczędności.

    * zasilacz pico PSU 120W - tak to wszystko da się zasilić z tego zasilacza.
    Wszystkie pomiary wykonywałem zasilając go zasilaczem laboratoryjnym ustawionym na 13,8 V

    * Zasilacz 6A PowerONE i akumulator 14 Ah do podtrzymania bateryjnego w razie awarii zasilania

    Pomiary (@13,8V):

    *Komputer
    Praca w trybie standby - 0,1A
    Bootowanie - do 2,8A
    Po starcie - 2,19 A (wszystko włączone ale nic nie robi)
    j.w. ale dyski śpią - 1,43 A
    CPU pełne obciążenie +0,28A
    WD10EADS sleep +0,19A, idle +0,32A, I/O 0,41A
    WI-FI +0,06A
    kalwiatura USB +0,03A
    odbiornik IR +0,01A
    konsola tekstowa VGA +0,02A !

    Modem DSL. Niestety nie mogłem go przetestować z aktywną linią DSL..
    IDLE - 0,17A
    właczony ethernet @100Mbps - 0,17A
    maksymalny pobór energii to 4W

    Switch
    Z jednym aktywnym portem (1Gb) - 0,08A
    każdy dodatkowy aktywny port bez włączonego kabla eth +0,03A
    port na 100Mb - niemierzalne dla mojego zasilacza
    port na 1Gb +0,02 A czyli w sumie 0,05A

    Ufff... ale tego wyszło.
    Szacunkowo zasilanie mojej infrastruktury IT to jakieś 300 PLN rocznie.
  • #13 6840903
    ClubX
    Poziom 15  
    Zasilanie było wykorzystać z zasilacza atx, a nie poprzez dodatkowe. Antene od routera było bardziej wyprowadzić na wierzch. Wszystko fajnie, ale ja bym dołożył jeszcze więcej od siebie ;p.
  • #14 6841404
    slawwi
    Poziom 14  
    Co za obszerny opis kolego Levi_pl, zaspakajający moją dociekliwość w sprawie poboru prądu. Licząc tak "pi razy drzwi" wychodzi coś czterdzieści kilka wat, naprawdę niezły wynik, takich osiągów nie powstydziłby się nawet fabryczny NAS.
    Ale to zasługa VIA EPIA, która pod względem apetytu na prąd nie może się równać z komentowanym serwerem. Mając na pokładzie Athlona trzeba się liczyć z większą mocą i to kilkukrotnie w porównaniu z jednogigahercowym procesorem VIA-CYRIX a co za tym idzie z głośnym chłodzeniem.
  • #15 6842146
    .krzychos7
    Poziom 11  
    Jak dla mnie strasznie nie przemyślana konstrukcja. Marnotrastwo prądu oraz miejsa. Z miejscem już kilka osób napisało, tak więc oczywistym jest że lepiej było by wstawić to w jakąś obudowę. Do tego dochodzi zbyt rozbudowana płyta główna jak na mój gust. Jeśli to ma być serwer multimediów a nie komputer do ich odtwarzania to nie ma sensu by posiadał kartę graficzną. Oczywiście robiąc to na Windowsie innego wyjścia nie ma ale można było użyć Linuksa który bez problemu by pracował w takim środowisku. W dodatku przy użyciu Liuksa jest mniejsze prawdopodobieństwo zawieszenia się oraz mniejsze zużycie prądu.
    Ja bym również pominoł router, szczególnie używając Linuxa można było by zastosować kartę WiFi oraz Ethernetowe by komputer spełniał rolę routera.
    Dodałbym rówież Bluetooth by np. zdjęcia z telefonu można było wgrywać na serwer by potem po DLNA przeglądać gdziekowiek w domu.
    Dużym plusem przy zastosowaniu Linuxa rówież jest możliwość zarządzania prze przeglądarkę np. PS3, PSP czy telefonie z WiFi a nawet Bluetooth (by było darmowo).
    Ogulnie w kwocie do 1000zł można było wykonać dużo bardziej zaawansowane urządzonko.
  • #16 6849445
    Konto nie istnieje
    Konto nie istnieje  
  • #17 6849978
    elektronik999
    Poziom 26  
    HEKTOR003 napisał:
    Ja bym komputer wsadził do obudowy po starej Lodówce , metalowa obudowa ogranicza zakłócenia elektromagnetyczne , do zastosowania jako serwer domowy bym wykorzystał trochę przerobione złącze USB tak aby Dane przesyć dwoma żyłami Światłowodów 1) we, 2)wy to nie ograniczy odległości do komputera


    Kolego po %% nie powinno się ani prowadzić ani pisać na forum :))
  • #18 6854582
    klops_mops
    Poziom 17  
    HEKTOR003 napisał:
    Ja bym komputer wsadził do obudowy po starej Lodówce , metalowa obudowa ogranicza zakłócenia elektromagnetyczne , do zastosowania jako serwer domowy bym wykorzystał trochę przerobione złącze USB tak aby Dane przesyć dwoma żyłami Światłowodów 1) we, 2)wy to nie ograniczy odległości do komputera


    Bardzo ciekawa wizja ;) Już kompletuję części by to zrealizować ;)

    Pozdrawiam naszego przełomowego inżyniera ;P
  • #19 6856500
    mpiekacz
    Poziom 13  
    A ja mam coś takiego jak ASUS Pundit Starannie zbudowany domowy serwer multimediów jest mały (mniejszy niż amplituner) ma zasilacz 230w P4 3.00 GHz, 2 GB ram, dysk 1000gb, nagrywarkę dvd, tuner tv z fm i jeszcze tuner sat wygląda estetycznie ładnie sie prezentuje przy sprzęcie i posiada wentylator regulowany automatycznie od temperatury jak sie np ogląda zdjęcia albo film io nawet sie nie włącza. Przynajmniej mam wolną szafe :P Jak na komputer multimedialny to jest moim zdaniem niezastąpiony.

    Zapomniałem jeszcze o 2 rzeczach ma czytnik kart i wyjście światłowodowe do podłączenia amplitunera.
