Czy ten układ jest wykonany prawidłowo i czy zadziała?

01 Sie 2009 00:40 1502 6
  • Poziom 10  

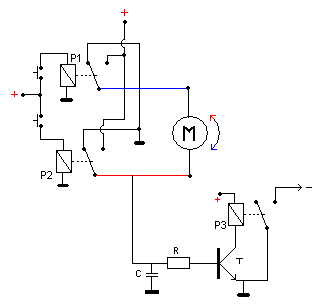

    Witam mam takie pytanie : czy to zadziała ?? :)

    ten układ ma działać następująco:
    Przekaźniki P1 i P2 mają sterować silniczkiem 12V raz w lewo raz w prawo przez ok 1 sekundy (czyli przerzucają plus i minus na zmianę z czasem takim długim jak długo trzymamy przyciski)

    dodatkowo z przekaźnika P2 potrzebny jest mi sygnał podtrzymujący minus przez ok 30 sekund nie zależnie od tego jak długo trzymaliśmy przycisk (czas liczony od zwolnienia przycisku)

    i dodatkowo nie wiem jakich użyć części C, T, R

    to wszystko jest zasilane 12V

    Może mi ktoś pomóc w dobraniu tych elementów albo w ewentualnej zmianie schematu?

    Czy ten układ jest wykonany prawidłowo i czy zadziała?
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 30  
    Witam
    Nie wiem, co ma trzymać to podtrzymanie na tr. Jak nadal silnik to po puszczeniu przycisku wyzwalajacego P2 tr. wciąż będzie podłączony i nigdy nie puści. Musisz uzależnić włączanie / wyłączanie P2, podtrzymanie i rozładowywanie C.
    Jeżeli ten minus jest potrzebny gdzieś dalej, to musisz dać diodę do C i R.
  • Relpol przekaźniki nadzorczeRelpol przekaźniki nadzorcze
  • Poziom 10  
    coś takiego??
    Czy ten układ jest wykonany prawidłowo i czy zadziała?
  • Poziom 20  
    Nie wiem jak przedstawia się sprawa z doborem wartości elementów, ale na cewkę przekaźnika P3 (podłączonego do tranzystora) daj diodę (równolegle) przez którą będzie się mogła rozładować. Normalnie nie będzie przewodzić, ale ładunek zgromadzony na cewce nie będzie zagrażał tranzystorowi.
    Czy ten układ jest wykonany prawidłowo i czy zadziała?
  • Poziom 30  
    Dioda do RC prawidłowo. Ale ta druga nie bardzo. Daje się równolegle z cewką ale gdy załączający tr. jest kluczowany. Tu jest zbędna, U na kolektorze tr. będzie malało, dojdzie do m/w 5V i puszczą styki. Ale cewka nadal będzie pod malejącym U ( do zera ) i nigdy nie "wypluje" żadnego przepięcia.
  • Poziom 10  
    czyli moze ktoś to ująć dokładniej jakie mam zastosować elementy zeby ten przekaźnik trzymał ok 6 sekund.
  • Poziom 30  
    Dokładnie to wątpię bo to zależy od zbyt od nieznanych czynników: przekaźnika i zastosowanego tr. Daj R np. 47k z C np. 10µF i sprawdź na konkretnych elementach. Będzie mniej niż 6s to zwiększ R lub C, dłużej to zmniejsz.
