Wyświetlanie tekstu na ekranie oscyloskopu

Defenestrator 01 Sie 2009 00:48 9238 11
  • Wyświetlanie tekstu na ekranie oscyloskopu

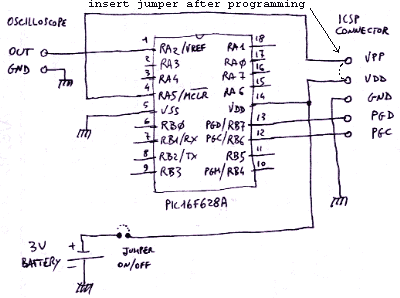

    Opisywane urządzenie wyświetla na ekranie oscyloskopu przesuwający się tekst. Składa się z jednego elementu: mikrokontrolera PIC16F628A. Znaki do wyświetlenia przechowywane są w pamięci EEPROM (duże litery i znaki specjalne). Pierwsza komórka pamięci z zawartością 0xFF jest rozpoznawana jako koniec tekstu. Szybkość przesuwania zapisana jest pod adresem 0x7f jako wielokrotność 20ms. Do prawidłowej pracy układ potrzebuje oscyloskopu ustawionego na 1mV na działkę w osi x i 1V na działkę w osi y.

    Źródło


    Link


    Wyświetlanie tekstu na ekranie oscyloskopu


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
  • #2 01 Sie 2009 18:27
    omicronNs
    Poziom 21  

    W osi x podstawa czasu chyba powinna być w ms??

  • #3 01 Sie 2009 22:17
    papudrun
    Poziom 12  

    omicronNs napisał:
    W osi x podstawa czasu chyba powinna być w ms??


    Koniecznie dowiedz się o czymś takim jak tryb pracy X/Y w oscyloskopie.

  • #4 01 Sie 2009 22:40
    Anonymous
    Użytkownik usunął konto  
  • #6 02 Sie 2009 19:10
    911676
    Użytkownik usunął konto  
  • #7 03 Sie 2009 20:34
    raczek3
    Poziom 22  

    Na stronie kolegi lukasb9 jest jego urządzenie, w dodatku obraz wyraźniejszy niż na stronie z linku post wyżej. Pozdrawiam

  • #8 03 Sie 2009 23:52
    And!
    Admin grupy Projektowanie

    Elektrodowicze, już jakiś czas temu uzyskali takie efekty:
    Link

    Natomiast pomysł można by wykorzystać do generowania OSD w oscyloskopie.

  • #9 04 Sie 2009 23:42
    911676
    Użytkownik usunął konto  
  • #10 05 Sie 2009 13:03
    Paweł Es.
    Pomocny dla użytkowników

    Według oryginalu to nastawy oscyloskopu powinny być:

    - w osi X - 2ms/działkę
    - w osi Y - 1V/działkę

    "... The oscilloscope will be set for 2mS/div on X axis and 1V/div on Y axis. One full screen contains 10 characters..."

  • #11 14 Sie 2009 22:20
    69696
    Użytkownik usunął konto  
  • #12 25 Paź 2009 19:47
    tknefel - GORKY
    Poziom 13  

    Witam
    Załączam linka do ludzka z filmu La Linea wyswietlonego na oscyloskopie

    http://www.steike.com/tech/scientific-audio-codec-shootout/

    Kiedys sam wyswietlalem obrazy na scianie za pomoca lasera, 2 cewek odchylajacych lustra i programu Laser Edit. Obraz rysowalo sie liniami w BMP a po zapisie otrzymywalo sie plik WAV

    Widzialem gdzies na necie misia yogi spacerujacego po ekranie oscyloskopu.
    Jesli ktos zna programy do przeksztalcania grafiki (animacji) na obraz oscyloskopu (XY) lub sterowania lasem to bardzo prosze o podeslanie nazwy programu, jakies przydatne schamaty czy linki. Z góry dziekuje
