Rozpoznanie sprzętu, czyli do czego służy?

wojo664 04 Sie 2009 17:59 2112 6
  • #1 6856555
    wojo664
    Poziom 16  
    Witam.
    Posiadam w domu takie małe urządzenie w czarnej obudowie.
    Z przodu pisze
    "przekaźnik asymetrii fazowej
    typ puno p3
    3 ~220/380 50hz
    _ / _ 01a ind

    Producent: Spółdzielnia rzemieślnicza w Szczecinie

    na samym dole 0 R S T 1

    Do czego to służy? Nie mam jak tego sprawdzić, bo płytka drukowana jest pęknięta wpół (po zlutowaniu może by odpaliło)
    W środku transformator / przetwornica (chyba jednak transformator) TS8/10/676
    Scalak z napisami L111 cemi
    2 rezystory nastawne, zwykłe rezystory, i chyba kondensator (takie szarosrebrny mały walec stojący bez opisu żadnego, jest też 2 leżący. bezpiecznik topikowy diody prostownicze (chyba) mają 3 niebieskie paski) od płytki oprócz wtyczki do gniazdka idą też 2 kable poza obudowe, ale są uciente... na płytce brakuje 1 układu z 3 nóżkami, wiem bo 2 zostały na płytce
  • #2 6856577
    ajpier
    Poziom 36  
    Wystarczy w wyszukiwarkę wpisać nazwę i wszystko wiadomo. Jest to przekaźnik wykrywający asymetrię faz. W momencie zaniku jednej fazy przekaźnik powinien się odsterować przerywając tym samym obwód sterowania stycznika głównego znajdującego się na tej linii.
  • #3 6856701
    wojo664
    Poziom 16  
    Cytat:
    Wystarczy w wyszukiwarkę wpisać nazwę i wszystko wiadomo. Jest to przekaźnik wykrywający asymetrię faz. W momencie zaniku jednej fazy przekaźnik powinien się odsterować przerywając tym samym obwód sterowania stycznika głównego znajdującego się na tej linii.
    To znaczy że to włącznik sygnałami? Jeśli można, to prosze o prostrze wyjaśnienie (na przykład jakieś zastosowanie) nie jestem elektronikiem z fachu, ale sie tym interesuje... chodzi mi o konkrety: bo z tego co napisałeś to sądze że to jakiś wyłącznik awaryjny...
    Cytat:
    W momencie zaniku jednej fazy przekaźnik powinien się odsterować przerywając tym samym obwód sterowania stycznika głównego znajdującego się na tej linii.
    znaczy jak zabraknie napięcia w jakimś urządzeniu (dajmy na to w pralce) to wtedy cała pralka sie wyłączy? I do czego te 2 kable...
  • Pomocny post
    #4 6856756
    ajpier
    Poziom 36  
    Żaden włącznik sygnałami. Instaluje się to na linii trójfazowej a jako odbiornik może być powiedzmy silnik i w czasie zaniku jednej fazy urządzenie ma za zadanie przerwać obwód sterowania tegoż silnika by się nie spalił. W życiu codziennym raczej tego nie wykorzystasz chyba że masz jakis odbiornik trójfazowy do zabezpieczenia.
  • #5 6856863
    wojo664
    Poziom 16  
    Dzięki za odpowiedź. ;)

    prawdopodobnie jeszcze będe tu pisać, bo mam jeszcze kilka płytek o nieznanym przeznaczeniu.

    Jeżeli ktoś mógłby przesłać schemat do przekaźnika o którym mowa wyżej, byłbym wdzięczny. Szczególnie chodzi mi o ten 3-nóżkomy element którego nie ma u mnie.

    ...

    Następny nieznany obiekt do rozpoznania ;)

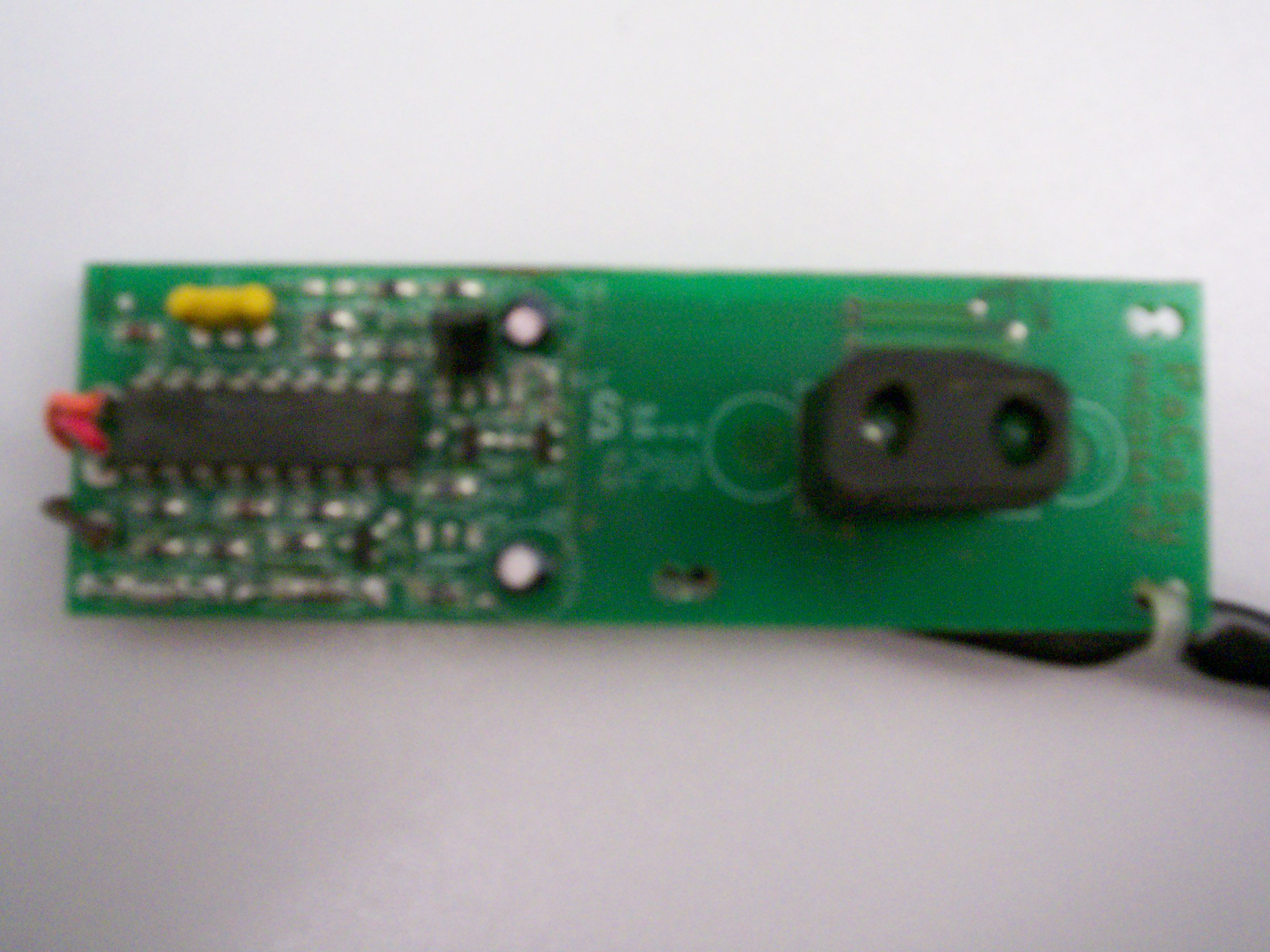

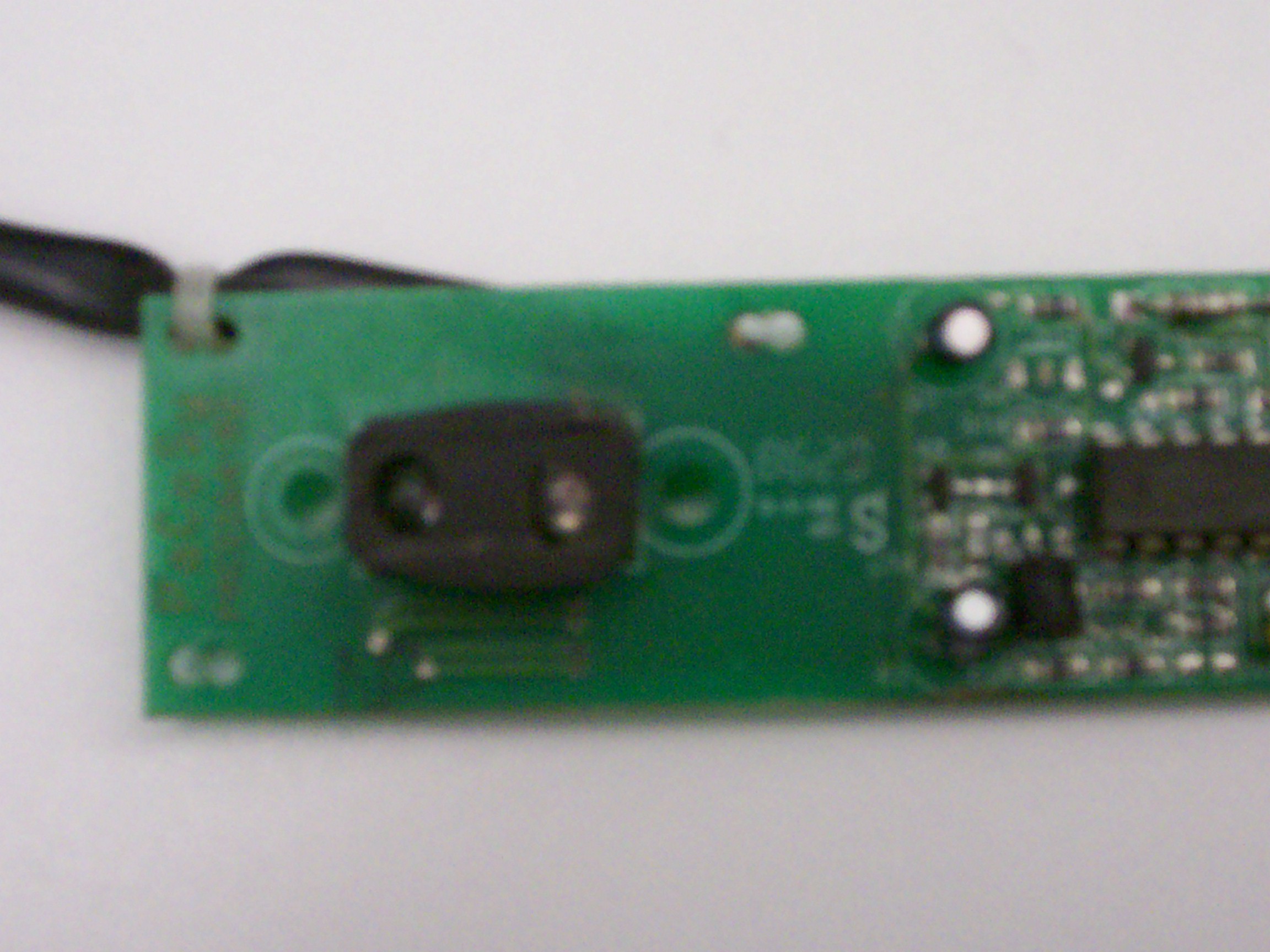

    Weszłem w posiadanie pewnej małej płytki, która na oko przypomina mi nadajnik/odbiornik IrDA.
    Zielone PCB, Napisy:
    PaCoSy
    PAC0164-R2

    Układ posiada dwa "LED-opodobne" elementy (2 diody wlutowane w płytke, jedna przezroczysta widoczne w niej malutkie metalowe elementy, druga "mleczna")
    układ scalony PIC J (L)....(napis jakby zeszlifowano papierem ściernym więc nic więcej nie da sie rozczytać)

    Na płytce też są białe napisy S - sp 94-v-0
    0298
    z płytki odchodzi 3-żyłowy kabelek zakończony wtyczką
    Czy da sie to zastosować jako IRDE?


    Posty scaliłem. Korzystaj z opcji "zmień" [Snikers]
  • #6 7085767
    ajpier
    Poziom 36  
    Zrób dokładne zdjęcia.
  • #7 7085878
    wojo664
    Poziom 16  
    z tym może być problem, bo nie mam aparatu cyfrowego... ale postaram sie to potem jakoś narysować... (paint)


    EDIT
    Pożyczyłem aparat od kolegi ;)

    Rozpoznanie sprzętu, czyli do czego służy?Rozpoznanie sprzętu, czyli do czego służy?Rozpoznanie sprzętu, czyli do czego służy?Rozpoznanie sprzętu, czyli do czego służy?Rozpoznanie sprzętu, czyli do czego służy?
    Rozpoznanie sprzętu, czyli do czego służy?
