Wzmacniacz 2x68W (LM3886T)

kris6661991 16 Aug 2009 00:20 10406 29
Renex
  • Wzmacniacz 2x68W (LM3886T)

    Witam :)

    Mam zaszczyt przedstawić kolejny to już wzmacniacz wykonany od podstaw własnoręcznie. Powstał głównie z ciekawości brzmienia słynnych LM3886 :)

    Pierwsze co się rzuca w oczy:

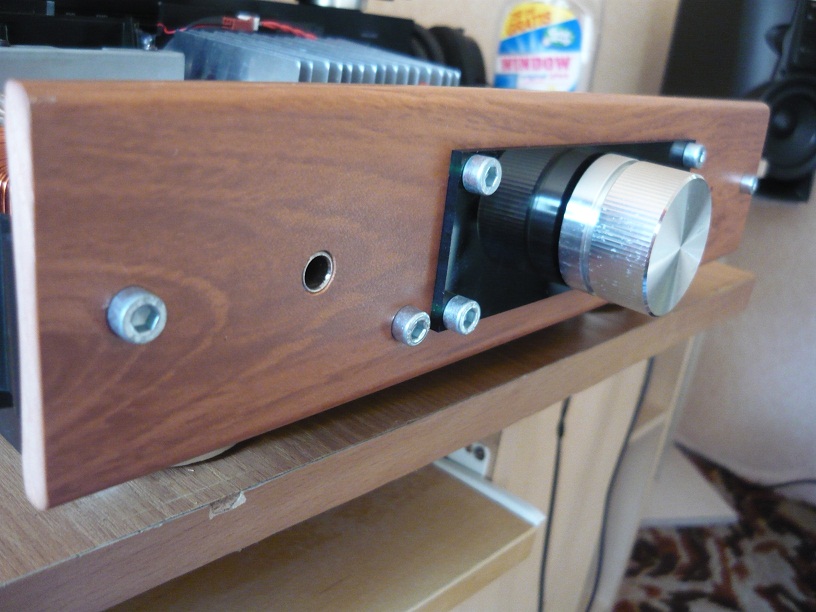

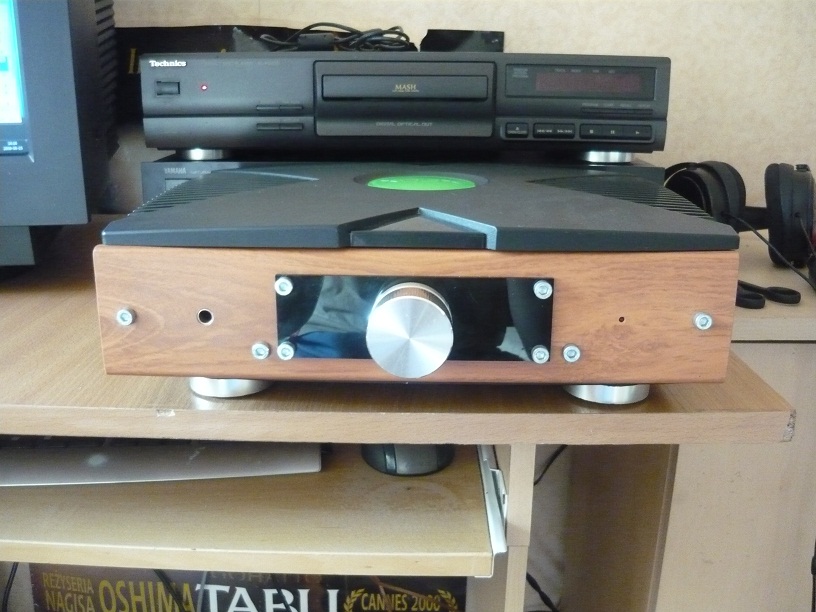

    OBUDOWA

    Kto choć trochę siedzi w grach i konsolach video od razu poznał że to XBox :) Obudowa tegoż urządzenia wykonana była z bardzo dobrej jakości solidnego tworzywa sztucznego oraz wymiary jej były idealne jako baza do mojego wzmacniacza. Przedni panel jest zupełnie nowy wykonany z listwy z polichlorku winylu (PVC) która jest dość miękka i przyjemna w obróbce co znacznie upraszcza wykonanie estetycznego panelu. Do regulacji głośności służy masywna aluminiowa gałka, pod którą w celu ozdobnym został umieszczony fragment ciemnozielonego Plexi, wszystko zostało skręcone estetycznymi, nadającymi całości high'endowego charakteru śrubami imbusowymi. Po lewej stronie znajduje się gniazdo słuchawkowe akceptujące złącze Jack 6,3mm, zaś po lewej czerwona dioda sygnalizująca pracę urządzenia. Całość stoi na 2 śrubach imbusowych które są bardzo gładkie i nie rysują podłoża oraz z przodu 2 duże nóżki ze starego niesprawnego odtwarzacza Technics.

    ZASILACZ

    Oczywiście cała konstrukcja z założenia miała być w pająku. W razie wymiany czegoś lub modernizacji zmiana jest o wiele łatwiejsza, połączenia są kilkanaście razy krótsze i grubsze co znacznie wpływa na poziom zniekształceń. Przejdźmy do zasilacza, składa się z części zasilającej wentylator: Transformator 2x12V/6W prostownik oparty na dwóch diodach sumujących natężenia obu uzwojeń, kondensator 470uF oraz stabilizator napięcia LM7805 (założenie było takie iż wentylator ma pracować na 5V, wydajność jest wystarczająca a praca niebywale cicha) Druga część to układ zasilająca końcówkę mocy. Toroidalny transformator mocy 200VA dostarcza napięć 2x24V, napięcia są prostowane na mostku 6A (w związku że prąd przy maksymalnym wysterowaniu może sięgać maksymalnemu prądowi mostka - został on wyposażony w niewielki radiator) następnie wyprostowane napięcie trafia na baterię kondensatorów filtrujących, są to odpowiednio: 2x100nF + 2x5600uF + 2x6800uF, wszystkie są Japońskiej firmy Nichicon. Połączenia zrealizowane są twardym 1 żyłowym przewodem 380V/16A, stanowi on swego rodzaju część konstrukcyjną oraz jego przekrój ma wielką zaletę - bardzo niska rezystancja, co po obliczeniach zdaje się być bardzo ważne (rezystancja ok 0,1Ω w szeregu to strata mocy wyjściowej ok 2,5W). Na końcu wszystko zostało wyprowadzone złączami ARK, w tym miejscu zrealizowany został zbiorczy punkt masy. Końcówki mocy, wyjścia, złącze słuchawkowe itp zostały połączone oddzielnymi przewodami, wszystkie wychodzą z jednego miejsca w zasilaczu. Okablowanie całego wzmacniacza zostało zrealizowane za pomocą przewodu OFC z miedzi beztlenowej o przekroju 2x0,75mm co jest zupełnie wystarczającym przekrojem jak na tę konstrukcję).

    KOŃCÓWKA MOCY

    Jak już wspomniałem - została zrealizowana na dwóch układach LM3886T. Jest to standardowa aplikacja z noty katalogowej tej końcówki (wersja z rezystorami 1k, 20k oraz kondensatorem 10uF w pętli ujemnego sprzężenia zwrotnego - piszę bo widziałem różne :) ) Kondensatory przy samej końcówce mocy są również produkcji Nichicon.

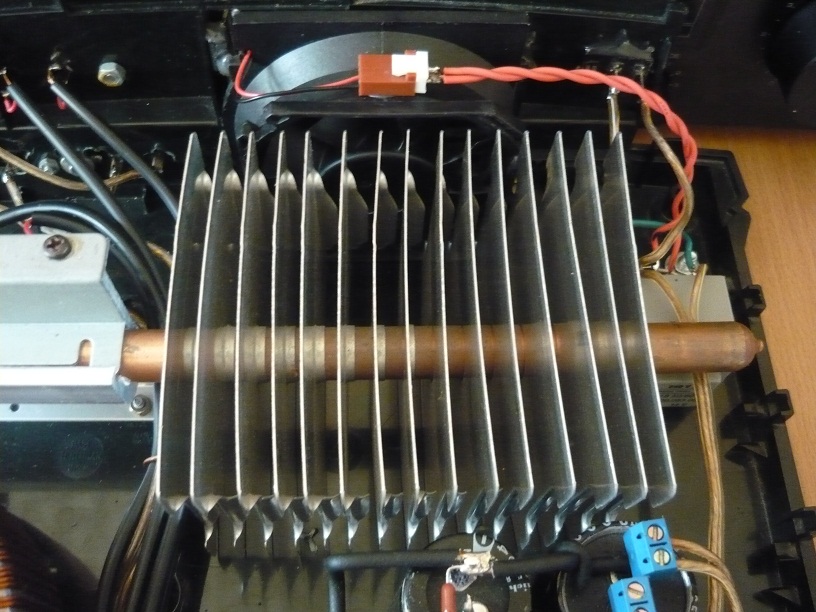

    CHŁODZENIE

    Chłodzenie stanowi układ heat-pipe zdemontowany z uszkodzonego wzmacniacza Yamaha R-30. Układy są przytwierdzone poprzez przekładki termo-przewodzące oraz pastę do Aluminiowej podstawki układu chłodzenia. Ożebrowanie kolektora cieplnego znalazły się przed samym wentylatorem wyciągającym ciepłe powietrze wydzielane przez układy. Cyrkulacja oraz wlot chłodnego powietrza możliwe są poprzez oryginalne otwory znajdujące się po 2 stronach obudowy.

    WRAŻENIA ODSŁUCHOWE

    Bardzo bardzo pozytywne :) Przy pełnym wysterowaniu zniekształcenia są znikome! Podobnie jak w układach STK (W końcu też są wykonane w technologii bipolarnej). Przy ściszonej głośności na min nie słychać najmniejszych szumów. Jakość, jakość, jakość - to określenie staje się myślą przewodnią tych układów. Brzmienie jest świetne, i chodź czasem można odczuć niedosyt najniższych częstotliwości... może przez to że nasłuchałem się za dużo tych plastikowych subwooferów?! Nie wiem... Za to góra jest po prostu idealna, taka jak być powinna. Pierwszy raz tak na prawdę słyszę jak wysoko-tonowy nie świszcze bez celu aż uszy bolą, tylko LM trzyma go porządnie na smyczy! Z średnicą jest podobnie i choć słychać że na czysto jest lekko cofnięta, w szczególności w zakresie 1kHz to jest to bynajmniej baaardzo pozytywne wrażenie.
    Przy tych kościach pierwszy raz czuję że tak na prawdę nie muszę używać Equalizera, wszystko jest takie, jakie być powinno! Te LM'y górują bez problemu nad masą STK'ów, powinny być stosowane w firmowych wzmacniaczach gdyż są tego godne!

    GALERIA

    Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T) Wzmacniacz 2x68W (LM3886T)

    Cool? Ranking DIY
