Rozwierana antena delta na pasma 3,5/7/14/21/28...

Bushman10980 21 Sie 2009 08:59 6536 4
  • #1 21 Sie 2009 08:59
    Bushman10980
    Poziom 21  

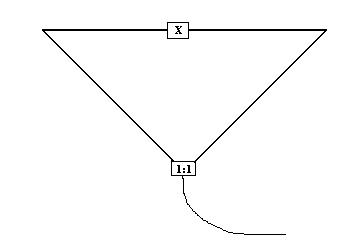

    Koledzy wykonałem antenę Deltę o obwodzie około 41m. Coś jak na rysunku:
    Rozwierana antena delta na pasma 3,5/7/14/21/28...

    W punkcie X rozwieram i zwieram obwód - uzyskuje dzięki temu raz deltę (czyli pracę na na pasmach 7/14/21/28 ), a raz dipol 2x 20,5m + skrzynka i mam pasmo 80m. Znajomy podpowiedział mi że można by było wstawić zamiast "zwieracza" filtr górnoprzepustowy o częstotliwości np 5 MHz który powodował by rozwarcie dla częstotliwości poniżej 5MHz a zwarcie dla częstotliwości powyżej 5MHz. Czy ma to sens żywota i czy któryś z kolegów jest w stanie pomóc mi w obliczeniu wartości elementów i rodzaju układu tam na górze. Testowałem antenę z ręcznym zwieraniem - działa dostatecznie jak na kompromis. Testy z anteną o obwodzie 82m też wypały obiecująco nawet na 1,8MHz...

    Maciej - SQ2MMV

  • #2 21 Sie 2009 17:29
    329150
    Usunięty  
  • #3 21 Sie 2009 20:22
    Driver-
    Poziom 38  

    Pomysł z trapem odpada, rozjedzie Ci antenę. Natomiast dając cewkę o określonej indukcyjności w odpowiednim miejscu delty, możesz elektrycznie wydłużyć antenę uzyskując rezonans na określonej częstotliwości pasma 80m.

    Rozwierana antena delta na pasma 3,5/7/14/21/28...

    Deltę równoboczną na 40m możesz zestroić uzyskując oporność falową ~200Ω w zależności wysokości zawieszenia, korygując wymiary. W związku z tym że antena dla pasma 80m jest anteną krótką jej oporność promieniowania będzie mała o przeważającej składowej pojemnościowej -jX. Aby doprowadzić antenę do rezonansu i podnieść oporność falową na tym paśmie trzeba dodać szeregowo indukcyjność i to dość dużą w granicach 300÷400µH w zależności od wysokości zawieszenia. Antenę stroisz na paśmie podstawowym (40m) a cewką dostrajasz do rezonansu na wybranej częstotliwości pasma 80m. Do tego przełączany balun 1:1/4:1 ponieważ na 80m będziesz miał mniejszą oporność falową więc korzystnie dać przełożenie baluna 1:1 natomiast na pozostałych pasmach przełożenie 4:1. Na poglądowym schemacie niżej przełączniki, baluna i cewki w antenie, na przekaźnikach. Masz 3 możliwości: włączony balun 4:1 (brak napięcia), włączony balun 1:1 (napięcie na linii zasilającej) i włączony balun 1:1 i cewka (odwrócone napięcie na linii zasilającej). Żyłę środkową łączysz do styków przekaźnika, antenę do A1 A2.

  • #4 23 Sie 2009 19:32
    Bushman10980
    Poziom 21  

    Witam ponownie. Dziękuję za wyjaśnienia i schemat. Chciałbym zaznaczyć iż nie chciałbym zaczynać od stosowania jakichkolwiek przełączników i przekaźników. Ma być to antena terenowa bez ciągnięcia kabli sterujących. Mógłbym przecież teraz dać w punkcie X przekaźnik i problem z głowy. Cewka w 2/3 odległości - ciekawe ja dawałem cewki w punkcie X ale rezonansy nie były już tak głębokie jak bez cewki i nie udało mi się przeciągnąć ja na 3,5MHz. Obecnie w terenowym QTH powiesiłem czworobok około 80m zasilam go prze balun 4:1 pracuje poprawnie na 3,5/7/18MHz. Będę jeszcze nad nią pracował przy najbliższej wizycie w tym terenie. Chodziło mi o coś zamiennego za ten przekaźnik.

  • #5 23 Sie 2009 21:53
    Driver-
    Poziom 38  

    Nie musisz stosować kabli sterujących zasilanie do przekaźników możesz puścić przez kabel koncentryczny. Uwaga dotycząca trapu odnosiła się do pomysłu Twojego znajomego. Oczywiście możesz dać trap ale na wybraną częstotliwość pasma 80m najlepiej w okolicach częstotliwości na której będziesz najczęściej prowadził łączności. Wtedy pomiędzy rozwarty punkt X włączasz równoległy obwód rezonansowy. Obwód równoległy LC ma dużą oporność na częstotliwości rezonansowej. Np. dla częstotliwości 3,720 MHz możesz dać cewkę 15,23 µH i kondensator 120p. Antena będzie wymagała ponownego zestrojenia na 40m, głównie ze względu na pojemność kondensatora. Podejrzewam że antena z takim trapem nie będzie dobrze pracowała na wyższych pasmach, ale możesz spróbować.
    W poście wyżej zrobiłem błąd, na schemacie narysowałem balun 1:1 z przełączaniem na 4:1 a napisałem 2:1.
