fiat tempra schemat kostki podłączeniowej

shop 24 Sie 2009 21:43 4036 9
  • #1 6930422
    shop
    Poziom 16  
    Witam
    Potrzebuje schematu kostki podłączeniowej do fiata tempry. Kostka składa się z dwóch części, nie jest to iso (chyba standardowa kostka fiata w starszych autach). Mam radio bez kostki i chciałbym je podłączyć. Szukałem schematu, ale nigdzie nie mogę go znaleźć, proszę o pomoc, pozdrawiam.
  • #2 6930663
    zabex
    Poziom 22  
    Witam. Postaraj się o zdjęcie złącza lub poszukaj w necie bo z opisu nie wiele można wywnioskować. Tym bardziej, że nie wiadomo jaki sprzęt masz zamiar pod to podłączyć. Na pewno coś poradzimy.
  • #4 6931647
    shop
    Poziom 16  

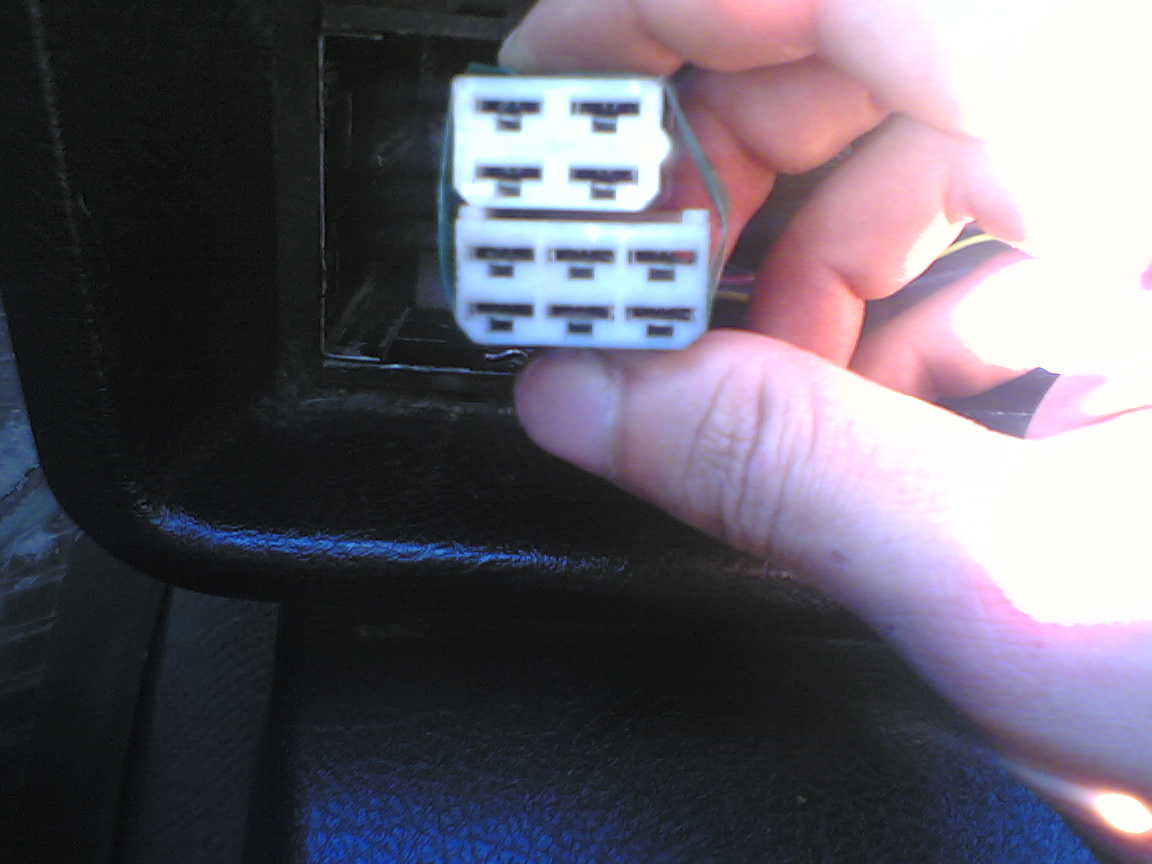

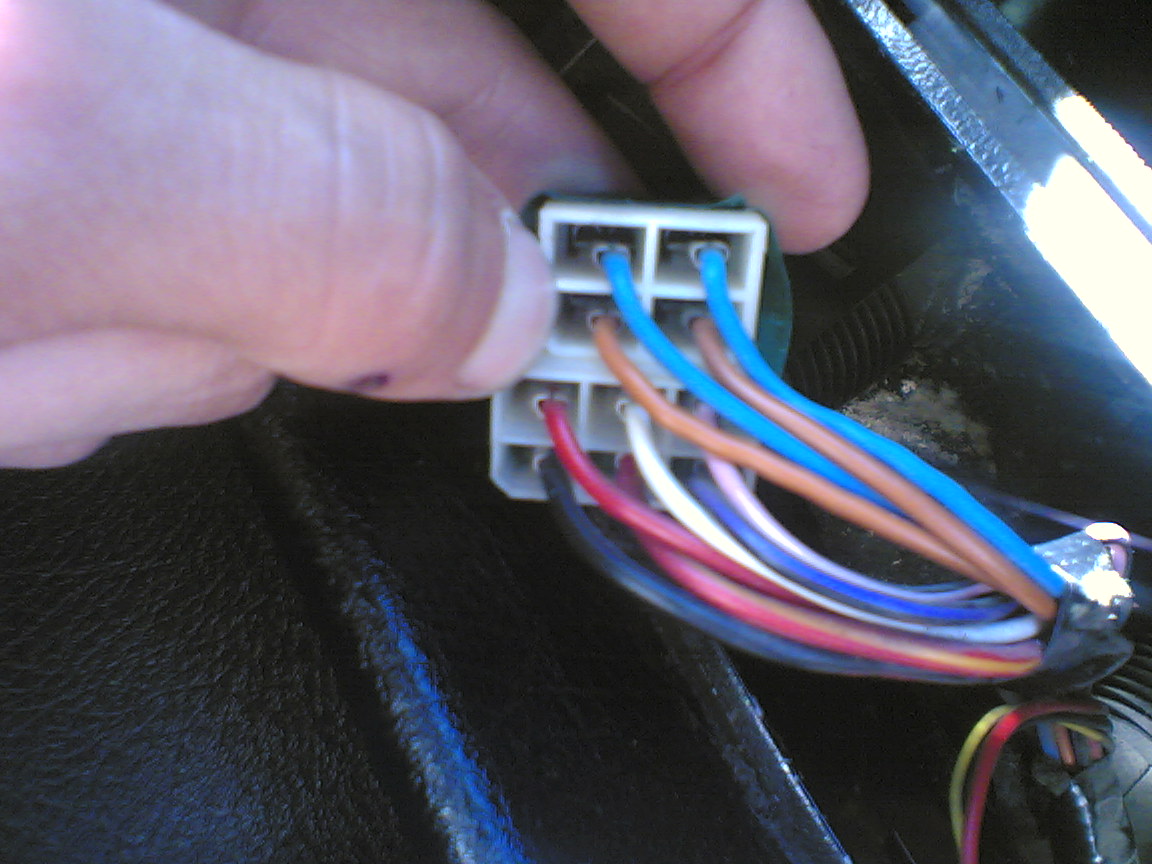

    Dołączam zdjęcia kostki.fiat tempra schemat kostki podłączeniowej
    fiat tempra schemat kostki podłączeniowej

    Dodano po 1 [minuty]:

    Szukałem na studio 24 juz wczesniej i niestety nie znalazlem schematu tej kostki:(
  • #5 6935039
    pita1988
    Poziom 28  
    Siadaj z miernikiem i patrz co jest od czego :D
    A głosnikowe to juz najmniejszy problem bo po podłaczeniu mozna to stwieddzic Bawiac sie Balansem i Faderem

    Zasilajaca to zapewne ta 6 pinowa
  • #6 6941303
    shop
    Poziom 16  
    Nie mam miernika inestety :( chyba czas sobie kupić no ale w tej chwili to niemożliwe. Może ktoś jednak wie jaki pin za co dpowiada w tej kostce?
    Model radia jest nieistotny, na kablach mam wszystko ładnie opisane.
    Pozdrawiam
  • #7 6941445
    pita1988
    Poziom 28  
    A szukałes na allegro przejsciowek ?

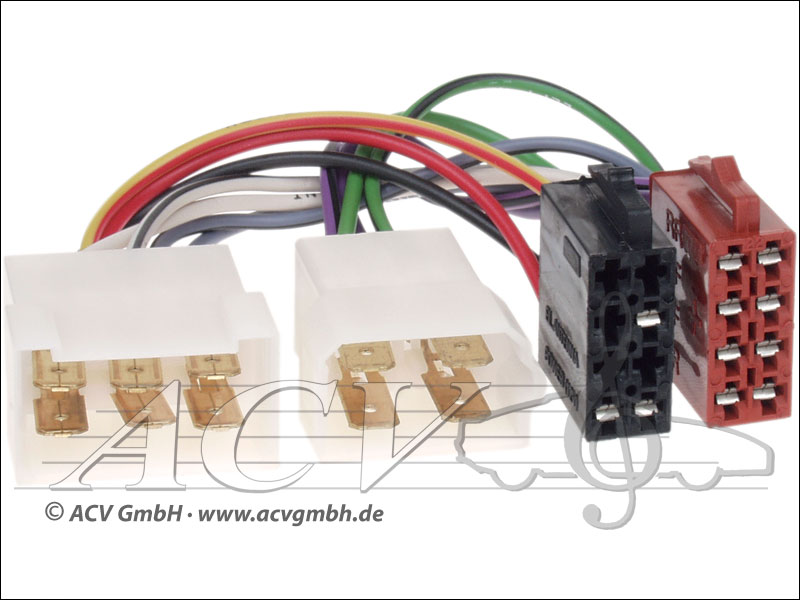

    Złącze Kostka Kabel na radio FIAT - WROCŁAW (numer 720281041)

    fiat tempra schemat kostki podłączeniowej

    ;)
  • #8 6941737
    shop
    Poziom 16  
    Przejściówka nie jest mi potrzebna gdyż moje radio nie ma żadnej kostki podłączeniowej tylko gołe kable.
  • #9 6941894
    wasylwek
    VIP Zasłużony dla elektroda
    Na podstawie tej fotki załączonej przez uprzejmego pita1988 :D powinieneś sobie kolego dojść do wyprowadzeń, tym bardziej ,że tam jet tylko + i - a kolory kabli głośnikowych są w wiekszości znormalizowane.
    Hmmm... krew mnie zalewa na widok wszechobecnego lenistwa.

    Miernik w domu jest...nieodzowny, nie znam radia w którym nie "klęka" końcówka mocy po podłaczeniu do wyjścia głosnikowego 12 volt.
  • #10 6945286
    shop
    Poziom 16  
    już sobie poradziłem, dziękuję za odpowiedzi, w cztero pinowej kostce sa wyjścia na głośniki tylne (ułożone parami poziomo), w tej dłuższej przy leewj krawedzi jest wejście na głosnik przedni prawy (ułożone pionowo), a po prawej stronie na prawy głośnik (ułożony poziomo) ostatnie dwa wejścia to zasilanie (czarny kabel minus, czerwony plus) (patrząc na to wg zdjęcia które wkleiłem).
    pozdrawiam
