Silnik turbinowy na bazie turbosprężarki c.d.

Jarlist 31 Sie 2009 13:29 21698 36
  • Silnik turbinowy na bazie turbosprężarki c.d.
    Po dość długiej przerwie, chciałbym przedstawić kolejne modyfikacje mojego silnika turbinowego z wątku https://www.elektroda.pl/rtvforum/topic1072717.html..

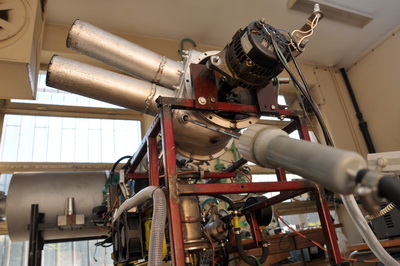

    Najistotniejszą zmianą jest dodanie obudowy turbiny napędowej. Silnik jest teraz zamontowany na solidnej ramie, która pozwala na obsługę w pozycji wyprostowanej :)

    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

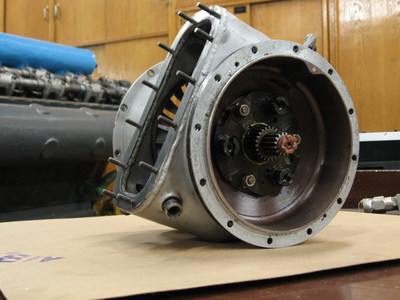

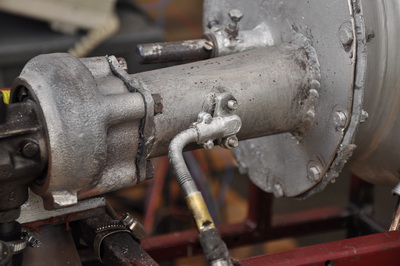

    Obudowa turbiny napędowej przed montażem na stanowisku
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

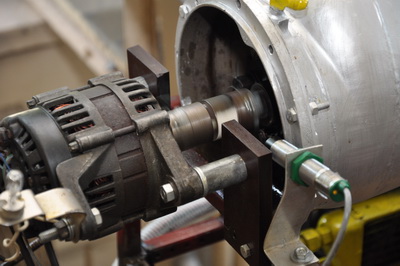

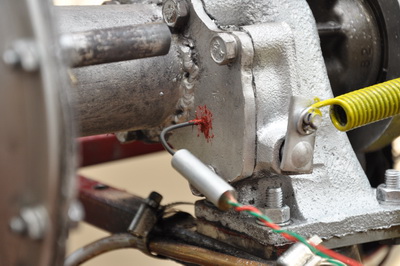

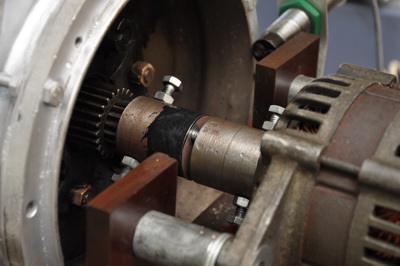

    Nowe sprzęgło i pomiar prędkości obrotowej turbiny napędowej
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.





    Instalacja olejowa
    1. Dodałem termometr do pomiaru temperatury oleju, nie jest ona istotna w pomiarach ciągłych dlatego nie podłączałem jej do rejestratora.
    2. Zmiana pompy olejowej, dodanie wydajniejszych wentylatorów chłodnicy i wymiana oleju na typowo turbinowy, dała świetne wyniki, temperatura oleju nie przekracza teraz 80-90 oC.
    3. Ciśnienie oleju około 2bar.

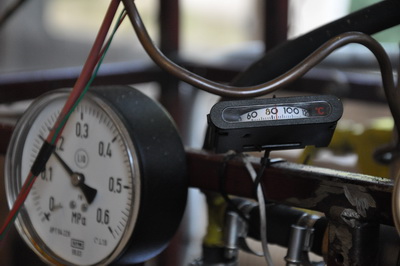

    Pomiar ciśnienia i temperatury oleju
    Silnik turbinowy na bazie turbosprężarki c.d.

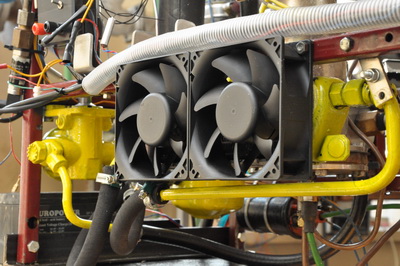

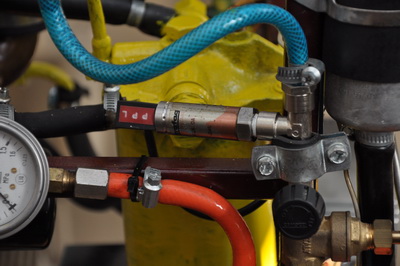

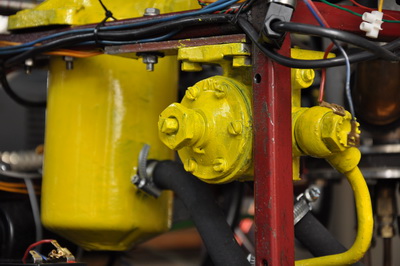

    Pompa oleju i nowe wentylatory na chłodnicy
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

    Instalacja gazowa
    1. Tutaj większych zmian nie dokonywałem, nadal uruchamiam silnik na gazie, a następnie przełączam się na paliwo. Zastosowałem butlę 11kg.

    Instalacja paliwowa
    1. Zmiana polega głównie na sposobie pomiaru zużycia paliwa. Zastosowałem wagę elektroniczną z wyjściem sygnału prądowego 4-20mA. Po podłączeniu jej do rejestratora mogę określić godzinowe zużycie paliwa.
    2. Uruchamiałem silnik również na oleju napędowym. Działa bez zarzutu :)

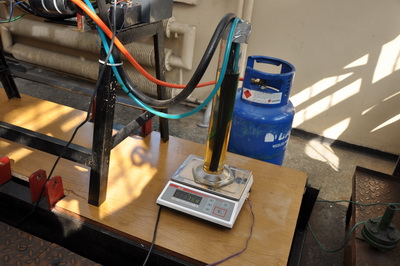

    Czujnik ciśnienia paliwa i waga do pomiaru zużycia paliwa
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

    Rejestracja parametrów
    W tej części zaszło najwięcej zmian, ponieważ, położyłem nacisk głównie na walory dydaktyczne stanowiska.
    1. Pomiar temperatury otoczenia T0.
    2. Pomiar temperatury i prędkości powietrza na wlocie do sprężarki T1, cpow.
    3. Pomiar temperatury i ciśnienia powietrza za sprężarką T2, p2.
    4. Pomiar ciśnienia i strumienia paliwa ppal, mpal.
    5. Pomiar temperatury spalin za komorą spalania T3.
    6. Pomiar temperatury spalin za turbiną sprężarki T4.1.
    7. Pomiar temperatury spalin za turbiną napędową T4.2.
    8. Pomiar prędkości obrotowej wytwornicy spalin i turbiny napędowej.
    9. Pomiar temperatury oleju
    10. Pomiar parametrów alternatora, napęcie wzbudzenia, napęcie alternatora, prąd alternatora.
    11. Pomiar składu chemicznego spalin.

    Silnik turbinowy na bazie turbosprężarki c.d.

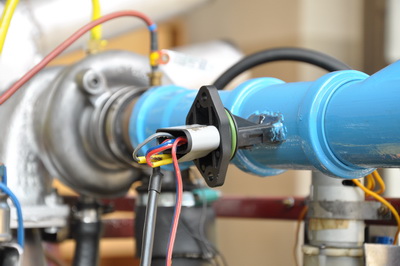

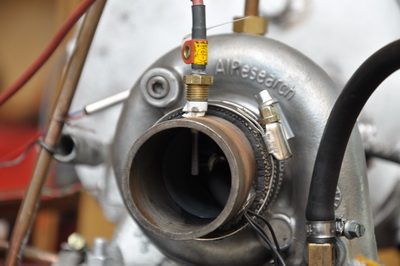

    Punkty pomiarowe temperatury T1 i prędkości przepływu powietrza cpow
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

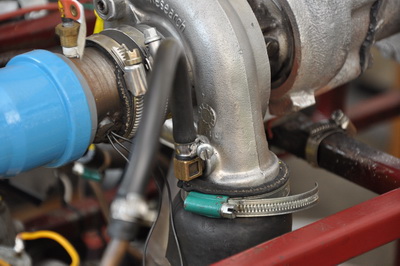

    Punkty pomiarowe ciśnienia p2 i temperatury T2
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

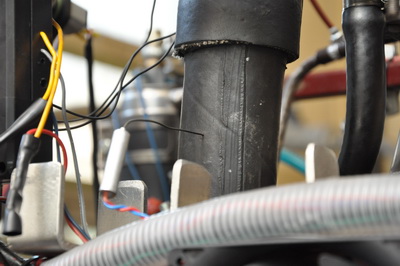

    Punkty pomiarowe temperatury spalin T3 i T4.1
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

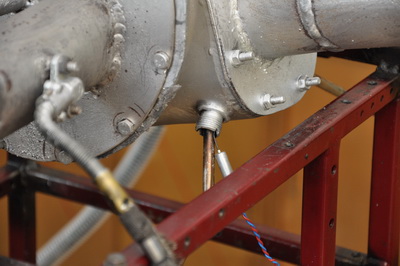

    Punkt pomiarowy temperatury spalin T4.2 i sonda do pomiaru składu chemicznego spalin
    Silnik turbinowy na bazie turbosprężarki c.d. Silnik turbinowy na bazie turbosprężarki c.d.

    Rejestrowane parametry:
    01 - Zawartość O2 w spalinach
    02 - Waga paliwa [kg]
    03 - Temperatura spalin T4.2
    04 - Temperatura powietrza otoczenia T0
    05 - Temperatura powietrza przed sprężarką T1
    06 - Temperatura powietrza za sprężarką T2
    07 - Temperatura spalin za komorą spalania T3
    09 - Temperatura spalin za turbiną sprężarki T4.1
    10 - Ciśnienie paliwa [bar]
    11 - Napięcie wzbudzenia alternatora
    12 - Prąd alternatora
    13 - Napięcie alternatora
    14 - Prędkość przepływu powietrza (napięcie z czujnika, do przeliczenia na m/s)
    15 - Ciśnienie powietrza za sprężarką P2 [bar]
    17 - Prędkość obrotowa wytwornicy spalin n1x10
    18 - Prędkość obrotowa turbiny napędowej n2

    Silnik turbinowy na bazie turbosprężarki c.d.

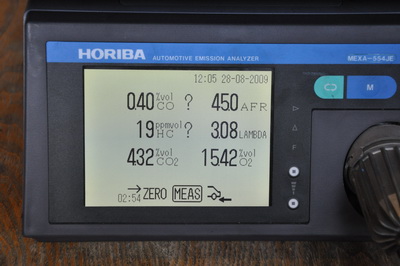

    Analizator spalin
    Silnik turbinowy na bazie turbosprężarki c.d.


    Konstrukcja umożliwia dalsze modyfikacje, więc pewnie to nie koniec :))


    Link


    Pozdrawiam i zapraszam na www.turbojet.tnb.pl


    Jerry
