Miernik elektryczny-kilka pytań

rajczak14 05 Wrz 2009 18:07 49042 12
  • #1 05 Wrz 2009 18:07
    rajczak14
    Poziom 14  

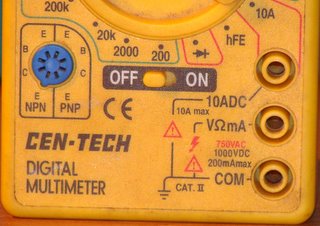

    Witam! posiadam taki miernik elektryczny Miernik elektryczny-kilka pytań Dostałem go w prezencie ale nie wiem jak to się obsługuje. Zależy mi głównie na sprawdzaniu za jego pomocą czy alternator/prądnica ładuje-mam na myśli ładowanie w instalacjach 12 jak i 24v. Przypuszczam że to urządzenie ma takie funkcje jak woltomierz i amperomierz, na których też mi by zależało. Najlepiej by było gdyby ktoś podał całą instrukcję obsługi-która z opcji do czego służy i który kabel gdzie podłączać? W sumie czarny kabel to pewnie na dolne gniazdo-masa a z czerwonym to nie wiem co zrobić? Proszę was bardzo o pomoc i będę wdzięczny za wyjaśnienie wszystkich opcji. Oto symbole na mierniku Miernik elektryczny-kilka pytań Miernik elektryczny-kilka pytań

    -1 12
  • #2 05 Wrz 2009 18:22
    _TIGER_
    Użytkownik obserwowany

    To jest proste jak budowa cepa :D
    Symbol diody.. to jak się domyślasz testowanie diod led oraz prostowniczych.
    Tam gdzie pisze 200 do 2000k na tych zakresach mierzy się oporniki/rezystory
    hFE- testowanie tranzystorów
    10A - Amperomierz do zakresu 10 Amper, musisz czerwony przewód przełożyć w gniazdo 10ADC
    200m do 1000 - mierzenie napięcia STAŁEGO
    200 i 750 - mierzenie napięcia ZMIENNEGO
    200m do 200u - mierzenie prądu stałego.

    Gdy robisz pomiar prądu czerwony kabel musi być w 10ADC a czarny w COM
    Amperomierza używa się tylko SZEREGOWO.
    Do reszty pomiarów czarny kabel w COM a czerwony w VmA

    Pozdrawiam _TIGER_

    Cytat:
    troszkę cienki ten miernik ale mogę wytłumaczyc

    Do podstawowych pomiarów osobie początkującej z pewnością wystarczy, choć nie da się ukryć że jest to miernik za "10zł"

    3
  • #3 05 Wrz 2009 18:29
    pawel16150
    Poziom 29  

    Czarny przewod w miejsce COM. Natomiast jeśli chcesz mierzyc prąd to czerwony kabel wkladasz w górne miejsce[10A DC] i przekrecasz pokrętło na te 10A. Natomiast jeśli chcesz zmierzyc napięcie to czerwony na srodek, z tYm ze musisz uwarzać jakie napięcie mierzysz- jesli stałe to pokrętło naDCV. Zmienne to gałka naACV. PRZY OPORZE rezystancji czerwony tez pozostaje na srodku

    0
  • #4 05 Wrz 2009 18:32
    pitnit
    Poziom 14  

    DCV Pomiar napięcia stałego w zakresie 200mVolt do 1000Volt
    ACV Pomiar napięcia zmiennego w zakresie 200 do 750Volt
    DCA Pomiar natężenia prądu stałego w zakresie 200 mikro do 200mili Amper
    10A Pomiar prądu stałego w Amperach
    hFE Pomiar wzmocnienia tranzystora (niebieskie gniazdo)
    Pomiar rezystancji (oporności) od 200ohm do 2000Kilo ohm
    Gniazdo com przewód czarny , przewód czerwony wkładasz do gniazda które jest potrzebne do pomiaru wartości których chcesz mierzyć. Musisz poczytać poznać symbole w których są wyrażane wartości układ (si) http://pl.wikipedia.org/wiki/Uk%C5%82ad_SI wtedy będziesz wiedział co z czym się je

    2
  • #5 05 Wrz 2009 19:37
    Krzyś33
    Poziom 25  

    Witam . Do Tiger oraz innych : symbol " dioda " służy takze do badania ciagłości obwodów elektrycznych. Pozdrowienia.

    0
  • #6 05 Wrz 2009 20:28
    _TIGER_
    Użytkownik obserwowany

    Cytat:
    Witam . Do Tiger oraz innych : symbol " dioda " służy takze do badania ciagłości obwodów elektrycznych. Pozdrowienia.

    Co ty nie powiesz :D A w jaki sposób mierzy się diody jak nie w sposób ciągłości (przewodzenia) ? :D

    Pozdrawiam _TIGER_

    1
  • #7 05 Wrz 2009 20:46
    tomaszmruz
    Poziom 19  

    Ciągłość przewodzenia ale teżspadek napięcia na złączu.

    0
  • #8 05 Wrz 2009 21:16
    rajczak14
    Poziom 14  

    dziękuje kolegom za pomoc!

    Dodano po 5 [sekundy]:

    dziękuje za pomoc!

    Dodano po 11 [minuty]:

    a do czego służą liczby w poszczególnych zakresach i litery ,,m" ,,k" ,,µ" i co się mierzy na opcji gdzie pisze: ,,1.5v(4.0mA) 9v(25mA)" i jest symbol źródła prądu?

    0
  • #9 05 Wrz 2009 21:32
    _TIGER_
    Użytkownik obserwowany

    m - mili
    k - kilo
    u - mikro
    szczegóły: http://physics.nist.gov/cuu/Units/prefixes.html
    Liczby.. na zakresie rezystancji np. gdy jest napisane 200 oznacza ze możesz mierzyć rezystancję do 200 Ohm, potem do 20 kilo Ohm a jak wiadomo:
    20 Kilo Ohm = 20 000 Ohm
    I analogicznie jest na każdych zakresach

    Pozdrawiam _TIGER_

    0
  • #10 15 Lis 2010 11:37
    maco2605
    Poziom 1  

    a moze ktos wie co oznacza symbol HV ktory pojawil mi sie w takim mierniku. Symbol widnieje w gornym lewym rogu. czy moze to miec zwiazek ze zmiana baterii. oczywiscie est zalozona poprawnie

    4
  • #11 15 Lis 2010 15:45
    Halkilor
    Poziom 15  

    High Voltage - to tak ostrzegawczo

    1
  • #12 15 Lis 2010 16:23
    omicronNs
    Poziom 21  

    W moim mierniku symbol ten włącza się po przełączeniu na wysokie zakresy pomiaru napięć.

    0
  • #13 15 Lis 2010 22:02
    pudzianowski
    Poziom 28  

    rajczak14 napisał:
    Zależy mi głównie na sprawdzaniu za jego pomocą czy alternator/prądnica ładuje-mam na myśli ładowanie w instalacjach 12 jak i 24v. Przypuszczam że to urządzenie ma takie funkcje jak woltomierz i amperomierz, na których też mi by zależało.

    Napięcie jak najbardziej da się zmierzyć. Z pomiarem prądu (natężenia) wątpliwa sprawa. W alternatorach występują prądy znacznie przekraczające możliwości tego miernika. Do tego standardowe przewody od tego miernika są o zbyt małym przekroju do pomiaru nawet kilku amperów. Producenci częstokroć stosują opis dotyczący maksymalnego czasu wykonywania pomiaru natężenia i wynosi on kilka/kilkanaście sekund. W praktyce mamy kable rozgrzewające się do wysokich temperatur, jeśli nie kończy się to spaleniem elementów wewnątrz samego miernika. Proponuję ograniczyć się do pomiaru napięcia.

    rajczak14 napisał:
    Zależy mi głównie na sprawdzaniu za jego pomocą czy alternator/prądnica ładuje

    Jeśli chodzi o najprostsze sprawdzenie typu ładuje lub nie ładuje, wówczas wykonaj pomiar napięcia na akumulatorze np. zaraz po dopaleniu silnika oraz w trakcie "przegazowania" silnika. Napięcie powinno nieznacznie wzrosnąć.

    1
