Zasilanie modułu CDI-zmiana sygnału wejsciowego

10 Sep 2009 10:02 4049 3
  • Level 23  
    Witam

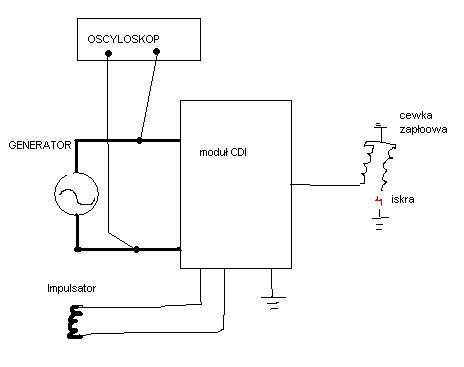

    Posiadam układ jak na schemacie poniżej, jest generator (cewki z krążącymi magnesami stałymi), do którego podpięty jest moduł zapłonowy CDI. Rezystancja cewek generatora wynosi 12 ohm.
    Zasilanie modułu CDI-zmiana sygnału wejsciowego

    Wykonuje pierwszy pomiar oscyloskopem z odpiętym modułem (generator bez obciążenia) i otrzymuję przebieg jak na wykresie poniżej.
    czestotliwość przebiegu około 30 Hz, amplituda około 25V
    Zasilanie modułu CDI-zmiana sygnału wejsciowego
    Następnie wykonuję pomiar na tych samych stykach z podpiętym modułem i otrzymuję to co na rysunku poniżej
    Zasilanie modułu CDI-zmiana sygnału wejsciowego
    Czestotliwość sygnału ta sama co wyżej, natomiast kształt bardziej szpilkowy, tylko ujemne połówki i amplituda wyższa do około 170V (sonda 1x10).
    Widać na rysunku, że szpili narastają i po czterech takich szpilkach amplituda spada i nastepnie znowu narasta, proces się powtarza, wynika to z tego, że w trakcie jednego obrotu koła magnesowego powstają 4 takie impulsy, które to ładują kondensator znajdujący się w module, ten kondensator co obrót jest rozładowywany przez cewkę (skok iskry), stąd prawdopodobnie ta zmienna amplitudy impulsu. Na potwierdzenie mam jeszcze jeden przebieg poniżej(polaryzacja odwrócona bo odwrotnie podpiąlem oscylooskop) wraz z impulsami wyzwalającymi iskrę(zielony przebieg) od impulsatora. Widac że po impulsie od impulsatora obniża się amplituda szpilek i zaraz narasta.
    Zasilanie modułu CDI-zmiana sygnału wejsciowego

    Moje pytanie jest takie, co może być na wejściu modułu CDi, ze tak zmienia przebieg?
    Czy Twoje urządzenia IoT są bezpieczne? [Webinar 22.06.2021, g.9.00]. Zarejestruj się za darmo
  • Level 33  
    Może oporność wejściowa układu jest bardzo mała i sygnał wejściowy zmniejsza się do poziomu tych lekkich zafalowań linii zerowej oscyloskopu.
    Szpilki zaś mogą powstawać jako sygnał wsteczny powstający na skutek działania układu wykonawczego dużej mocy. Nie są to sygnały sterujące, a jedynie zakłócenia przedostające się z wyjścia na wejście.
    Jeżeli mógłbyś czasowo unieruchomić działanie członu wykonawczego, to na wejściu chyba pozostanie tylko zafalowana linia zerowa.
  • Level 23  
    zgodziłbym się, że sa to zakłocenia wtedy gdy pojawiala by sie szpilka w wyniku szybkiego rozładowania kondensatora, ale tak nie jest ponieważ kondensator rozładowuje sie raz na 4 szpilki wejsciowe, wiec skąd one by sie brały

    Dodano po 2 [godziny] 13 [minuty]:

    zadaniem modułu jest podniesienie napiecia wejsciowego do okolo 150-250V, takżeby była odpowiednia energia iskry
  • Level 23  
    zastanawiam sie czy na wejsciu modułu nie ma cewki, która jest kluczowana. A może jakaś prosta przetwornica?
