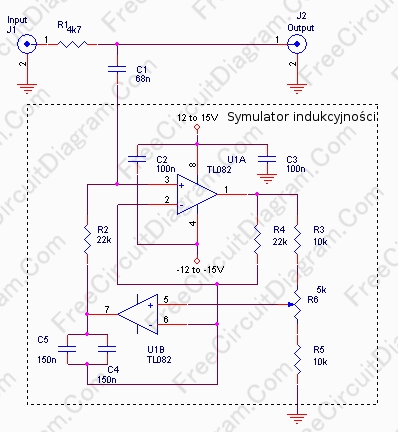

    Przydźwięk sieciowy jest sygnałem niepożądanym, którego źródłem najczęściej są obwody zasilania. Prostowanie i filtracja napięcia zmiennego o częstotliwości 50 – 60 Hz w żadnym przypadku nie jest idealna, co prowadzi do powstania tętnień. To one są przyczyną przydźwięku sieciowego. Powyższy schemat to przykład filtra pasmowo-zaporowego, który tłumi pewien wąski zakres częstotliwości. W skład tego filtra wchodzi rezystor, połączony szeregowo z linią zasilającą, kondensator w szeregu z indukcyjnością, symulowaną przez elementy aktywne (wzmacniacze operacyjne). Układy scalone użyte w tym rozwiązaniu to wzmacniacze operacyjne oparte na technologii JFET – TL082, zasilane symetrycznie napięciem od +/-12 V do +/-15 V. Analogiczna wartość indukcyjności wyrażona jest przez równanie L = R2xR4x(C4+C5). Zmieniając wartości tych elementów możemy regulować częstotliwość środkową filtra pasmowo-zaporowego. Aplikacja przedstawiona na powyższym schemacie reprezentuje indukcyjność o wartości 150 H. Tak duża cewka potrzebna jest do odfiltrowania sygnałów o częstotliwości 50 Hz. Potencjometrem R6 regulujemy wartość tłumienia filtra wycinającego przydźwięk o częstotliwości sieci zasilania. Kondensatory odsprzęgające C2 i C3 powinny znajdować się jak najbliżej nóżek (+Vcc i -Vcc) doprowadzających zasilanie do wzmacniacza operacyjnego. Układ ten przydatny jest w urządzeniach tj. przedwzmacniacze i wzmacniacze hi-fi, rejestratory, analizatory widma i wszędzie tam, gdzie przydźwięk sieciowy jest przyczyną powstania dokuczliwych zakłóceń.
