Matryca LED SMD ze sterownikiem na ATmega168

mi_ma 03 Paź 2009 08:27 12901 10
  • Matryca LED SMD ze sterownikiem na ATmega168

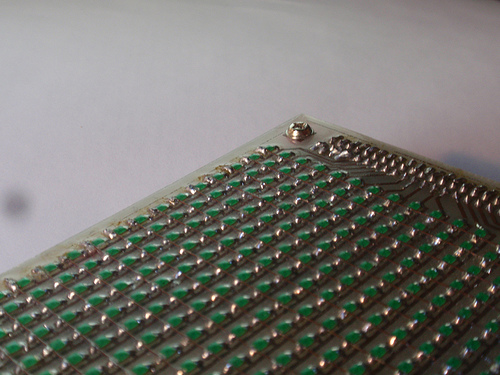

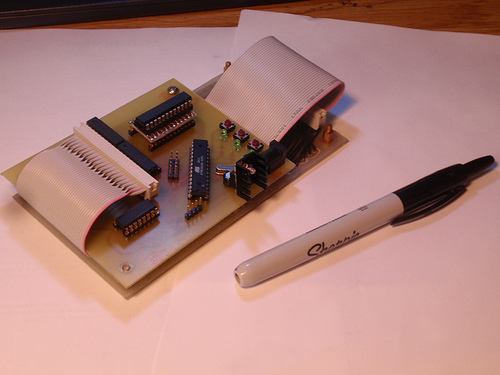

    Chyba każdy lubi projekty z matrycami LED i niejeden był juz na naszym forum pokazywany. Tym razem jednak mamy do czynienia z ręcznie polutowaną matrycą LED SMD 16 na 24. W szkole autora na koniec semestru klasy mają za zadanie stworzyć coś co opisze zainteresowania klasy. Zwykle były to plakaty. Tym razem autor postanowił wykonać z klasa coś innego. Korzystają z matrycy LED zbudowanej przez swojego kolegę zaprojektował i wykonał sterownik do niej pracujący na mikrokontrolerze Atmega168. Projekt jest dosyć dokładnie opisany na stronie źródłowej. Znajdują się tam też kody do mikrokontrolera i schematy w formacie eagle'a.

    Matryca LED SMD ze sterownikiem na ATmega168Matryca LED SMD ze sterownikiem na ATmega168Matryca LED SMD ze sterownikiem na ATmega168





    Źródło http://bear24rw.blogspot.com/2009/10/led-matrix.html

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 7085112
    gugus89
    Poziom 14  
    Ogólnie ciekawa konstrukcja, ale zastanawiam się czemu autor nie uwzględnił na pcb połączenia sterownika z matrycą w taki sposób, żeby nie trzeba było odwracać wszystkich żył taśmy. Nie jest to trudne, ale czasochłonne, i nigdy nie wiadomo czy przebijemy na tyle izolację żeby było przejście..
    Takie pytanie do fachowców, czy ciężko byłoby zrobić z tego matrycę RGB?
    pozdrawiam
  • #3 7085206
    Zuliczek
    Poziom 17  
    Moim zdaniem trudno, a to ze względu na ilość ścieżek (zwykła dioda ma 2 nóżki, a RGB 4). Chyba że byś zrobił roszadę w diodach i lutował na przemian czerwoną, zieloną i niebieską, tak jak jest w "telebimach" LED na mieście.
    Matryca LED SMD ze sterownikiem na ATmega168
  • #4 7085620
    100
    Poziom 14  
    Nie za bardzo znam angielski a chciałbym coś takiego wykonać. Od strony elektronicznej to nie ma dla mnie problemów bo jest kod i schemat ale chciałbym się dowiedzieć skąd to sterować z komputera jak tak to czym.
  • #5 7085663
    Mustela73
    Poziom 13  
    no ale trzeba wtedy uwzglednic ze rozne kolory swieca (sa postrzegane przez ludzkie oko) z rozna sila, wiec trzeba by dopasowac sterowanie.
    ...
  • #6 7087452
    Svavo
    Poziom 23  
    100 napisał:
    Nie za bardzo znam angielski a chciałbym coś takiego wykonać. Od strony elektronicznej to nie ma dla mnie problemów bo jest kod i schemat ale chciałbym się dowiedzieć skąd to sterować z komputera jak tak to czym.

    Sterowanie matrycą zapisane jest w pamięci uC. Do wykorzystania mamy gotowe procedury.
  • #7 7087638
    MADevil
    Poziom 18  
    gugus89 napisał:
    Takie pytanie do fachowców, czy ciężko byłoby zrobić z tego matrycę RGB?
    pozdrawiam


    RGB to bardzo szerokie pojęcie, powiedz lepiej o ilu kolorach myślisz z tego RGB, bo od tego zależy jak będzie to wszystko sterowane i jak mocno skomplikuje się sterownik.
  • #8 7092221
    markovip
    Poziom 34  
    Nie wiem jak kolega, ale ja przez pojęcie RGB rozumiem - Red Green Blue = Czerwony Zielony Niebieski. Czyli 3 kolory.
  • #9 7092989
    lukg
    Poziom 2  
    RGB - 3 kolory jesli bazujesz na wlaczaniu tylko jednej składowej koloru na raz, jeśli odpowiednio wysterujesz poszczególnymi składowymi to możesz uzyskać różne kolory nie tylko 3 podstawowe :)
  • #10 7093990
    MADevil
    Poziom 18  
    markovip napisał:
    Nie wiem jak kolega, ale ja przez pojęcie RGB rozumiem - Red Green Blue = Czerwony Zielony Niebieski. Czyli 3 kolory.


    To nie rozumiesz ;P ;)

    RGB to np:
    R, G, B, R+G, R+B, G+B, R+G+B, nic
    czyli nie 3 kolory. (to jest sytuacja, w której matryca RGB jest niczym innym, tylko tzrema matrycami monochromatycznymi)

    ale też np: 10%R, 50%G+30%B etc... (czyli np 16M kolorów, jak w monitorze PC)
  • #11 7206449
    tomk41
    Poziom 11  

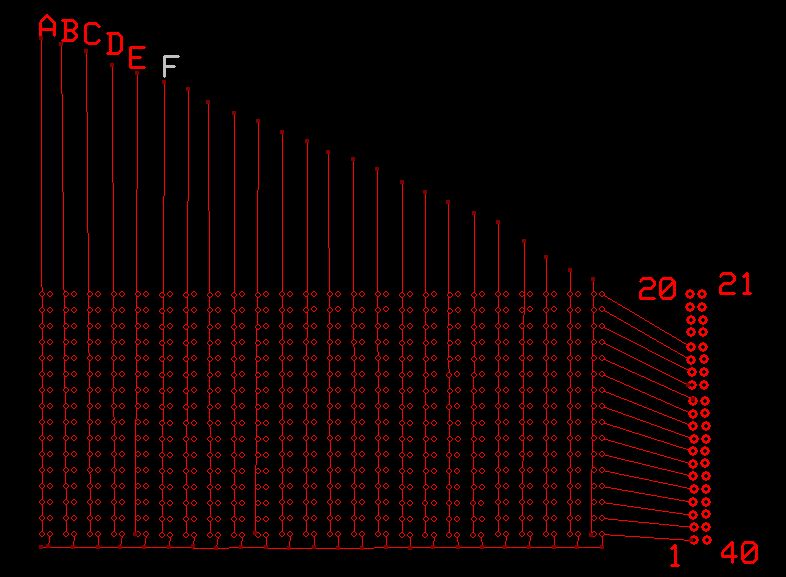

    układ fajny tylko gdzie znajde schemat połączenie diod na płycie i połączenie z szelką?Czy te diody SMD można zastąpic zwykłymi diodami?

    wyprowadzenie ABCDEF....pod które piny mogę podłączyć ????
    A do 16
    B do 17
    C do 18
    D do 19
    E do 20
    F do 21

    itd...
    Matryca LED SMD ze sterownikiem na ATmega168
