    Thomas Pototschnig skonstruował moduły dotykowe na matrycach zbudowanych z diod pracujących w podczerwieni. Dzięki zastosowaniu mikroprocesora ARM7 z portem USB 2.0 układ działa z odświeżaniem 25Hz, co pozwala na dosyć szybkie i precyzyjne działanie. Dzieki połączeniu kilku takich modułów, powstała matryca48 na 32 diody (1536 diod) przystosowana do zamontowania za panelem LCD, dzięki czemu zostaje on przekształcony w panel dotykowy. Tak zbudowane urządzenie niestety nie jest tak skuteczne jak pojedynczy „goły” moduł i tak szybki. Poniżej kilka zdjęć.

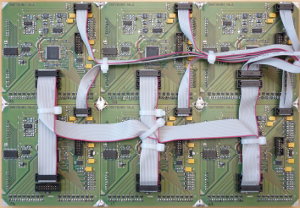

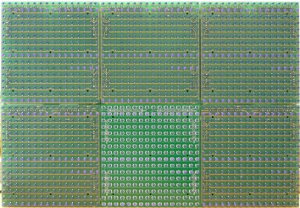

    Panel dotykowy pod LCDPanel dotykowy pod LCDPanel dotykowy pod LCD

    Źródło http://www.pcb-dev.com/index.php?option=com_content&task=view&id=34&Itemid=87&lang=english

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • #2 7122334
    organista
    Poziom 15  
    Drogi kolego, czytamy ze zrozumieniem! Wcale układ nie działa z odświeżaniem 25Hz, tylko z 10Hz. I to nie są diody pracujące w podczerwieni! Czujnik używa diody LED działające dwukierunkowo, co oznacza że każda dioda jest użyta do emisji i wykrywania światła. Był kiedyś taki temat, jak zrobić dotykowy przycisk z diody, wyleciało mi natomiast z głowy jak to się fachowo nazywa.

    Edit: Znalazłem ten temat:

    https://www.elektroda.pl/rtvforum/topic971676.html
    - tam są szczegóły działania takiej matrycy...
  • #3 7122375
    Snikers
    Poziom 24  
    organista napisał:
    Drogi kolego, czytamy ze zrozumieniem! Wcale układ nie działa z odświeżaniem 25Hz, tylko z 10Hz. I to nie są diody pracujące w podczerwieni! Czujnik używa diody LED działające dwukierunkowo, co oznacza że każda dioda jest użyta do emisji i wykrywania światła. Był kiedyś taki temat, jak zrobić dotykowy przycisk z diody, wyleciało mi natomiast z głowy jak to się fachowo nazywa.

    Edit: Znalazłem ten temat:

    https://www.elektroda.pl/rtvforum/topic971676.html
    - tam są szczegóły działania takiej matrycy...


    Co do zasady działania wykrywania, nie ma wątpliwości. Jednak diody będą świecić w podczerwieni. Wystarczy znać właściwości LCD dla IR i światła widzialnego.
  • #4 7124016
    mklos1
    Poziom 25  
    Koncept bardzo mi się podoba. Minus - urządzenie bardzo drogie, aby mogło mieć zastosowanie komercyjne. Ewentualnie może pojedyncze sztuki dla jakichś bardzo specyficznych zastosowań.
  • #5 7125088
    Dawid90u
    Poziom 23  
    Z tego co mi wiadomo to właśnie pierwsze panele dotykowe były oparte na IR, zastosowanie miały np w bankomatach.
  • #6 7126026
    Maticool
    Poziom 20  
    Zastosowanie podczerwieni jest faktycznie bardziej logiczne, bo po pierwsze jest niewidoczna dla oka a po drugie ekran lcd jest dla niej przezroczysty bez względu na to co jest akurat wyświetlane.
  • #7 7132441
    Tomekddd
    Poziom 23  
    Ciekawe jest to z przyciskiem z diody, da się to na jednej zrobić? czy trzeba kilka? i gdzie znajde wiecej informacji na ten temat? w googlach szukałem ale nie wiem jak sie to nazywa
  • #8 7134416
    mklos1
    Poziom 25  
    Tomekddd napisał:
    Ciekawe jest to z przyciskiem z diody, da się to na jednej zrobić? czy trzeba kilka? i gdzie znajde wiecej informacji na ten temat? w googlach szukałem ale nie wiem jak sie to nazywa


    Hmmm...Trzeba by "przełączyć" diodę na odbiór zanim światło powróci od obiektu...:D
    A realnie, to może dotykanie diody palcem wpływa na prąd w jakiś wyraźny sposób.
  • #9 7135589
    Tomekddd
    Poziom 23  
    No z tego co wujek google powiedział to to musi być bardzo szybko ale dokladnej wartosci czasu nie znalazłem i jak procka zmusić zeby jeszcze odczytał wartość tego napiecia?
  • #10 7137131
    mklos1
    Poziom 25  
    Tomekddd napisał:
    No z tego co wujek google powiedział to to musi być bardzo szybko ale dokladnej wartosci czasu nie znalazłem i jak procka zmusić zeby jeszcze odczytał wartość tego napiecia?


    Jakieś 33 ps przy odległości 10mm od źródła odbitego światła do detektora :D W przeliczeniu na "takty" procesora to jakieś 30GHz... Oczywiście przy założeniu 1-taktowego ADC'a :D:D:D
  • #11 7137193
    Tomekddd
    Poziom 23  
    hehe no to po ptokach :P a myślałem ze sobie takie zrobie na Atmedze8 hehe
  • #12 7147042
    koderscu
    Poziom 1  
    Cytat:
    hehe no to po ptokach Razz a myślałem ze sobie takie zrobie na Atmedze8 hehe


    Multipleksuj. Na (prawie) każdą diodę w stanie odbierania będziesz miał 4 sąsiednie oświetlające.
  • #13 7152335
    Tomekddd
    Poziom 23  
    ale ja chcialem to zrobic na jednej do sterowania urządzeniem a cztery to za dużo
  • #14 7153214
    mklos1
    Poziom 25  
    Tomekddd napisał:
    ale ja chcialem to zrobic na jednej do sterowania urządzeniem a cztery to za dużo


    Poprzez przełączanie się pomiędzy nadawaniem a odbiorem na jednej diodzie jest oczywiście niewykonalny.
    Teraz teoretyzuję... Dioda w kierunku przewodzenia jest nieczuła na światło. Ale rozważamy tu diodę podczerwoną... Podczerwień --> ciepło. Dioda emituje podczerwień, która odbija się od obiektu i teoretycznie padając z powrotem na diodę podgrzewa złącze, co powoduje zmiany napięcia przewodzenia (przy stałym prądzie). Problem w tym, że efekt może być niemierzalny i jest dość wrażliwy na zmiany temperatury otoczenia (aczkolwiek to można próbować wyeliminować).
  • #15 7157189
    Tomekddd
    Poziom 23  
    to już lepiej zastosować przyciski dotykowe np pojemnosciowe łatwiej i szybciej
