Mikrodot zegarek z kolorowych diod LED

mi_ma 20 Paź 2009 08:06 9327 10
REKLAMA
  • Mikrodot zegarek z kolorowych diod LED

    Rgbphil wykonał projekt zegarka Microdot zbudowanego na kolorowych diodach montowanych powierzchniowo. Projekt jest stosunkowo tani w budowie, wystarczy tylko kilka przycisków, rezystorów, kondensatorów, diod świecących, kwarc. Całość zbudowana jest w oparciu o mikrokontroler PIC16F88. Schematy i kody źródłowe dostępne są na stronie źródłowej. Poniżej zamieszczam kilka zdjęć i film prezentujące działanie urządzenia.
    Jeżeli zastanawiacie się jak odczytuje sie godzinę, to sprawa wygląda następująco: projekt składa się z czterech kolorów diod. Każdy z nich oznacza jedną cyfrę. Ilość zapalonych diod jednego koloru oznacza liczbę. Tak wiec np. 1 czerwona dioda, 2 żółte, 3 zielone i 1 niebieska oznacza 12:31.

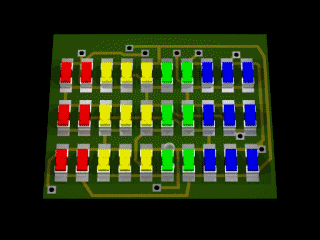

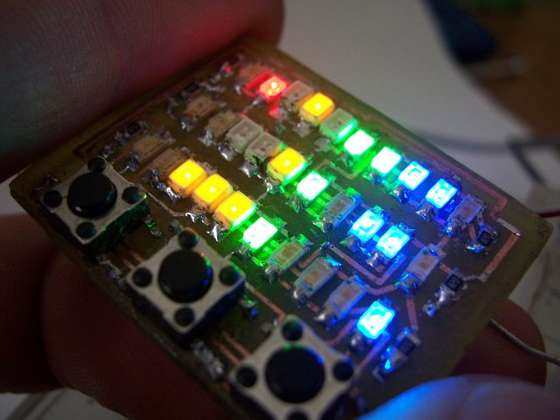

    Mikrodot zegarek z kolorowych diod LED

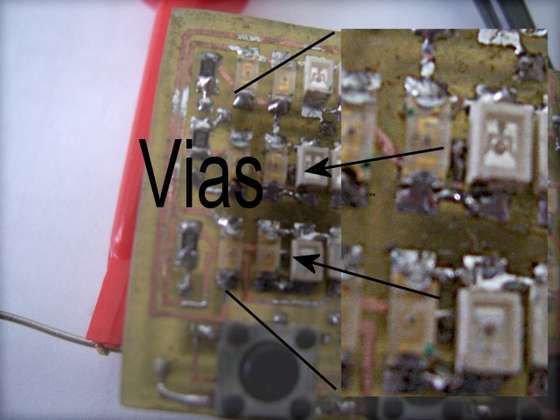

    Mikrodot zegarek z kolorowych diod LEDMikrodot zegarek z kolorowych diod LED





    Źródło http://www.instructables.com/id/Microdot---wrist-watch-LED-pattern-timepiece

    Fajne? Ranking DIY
    O autorze
    mi_ma
    Tłumacz Redaktor
    Offline
    Specjalizuje się w: elektronika wojskowa
    mi_ma napisał 831 postów o ocenie 809. Mieszka w mieście Wrocław. Jest z nami od 2006 roku.
  • REKLAMA
  • REKLAMA
  • #3 7151610
    .:Proxy:.
    Poziom 13  
    korrus666 napisał:
    Jakoś ta godzina mało czytelna. Lepszym rozwiązaniem byłoby chyba zrobienie zegarka binarnego. Mniej diod i w mojej opinii szybszy odczyt.


    Nie zgodzę się... Niewiele osób potrafi odczytać kod zegarka binarnego. Przyznam się ze gdy zobaczyłem pierwszy taki zegar, tez nie wiedziałem jak odczytać i co oznacza poszczególne świecenie tych diod...
    W tej konstrukcji wystarczy policzyć ilość świecących ledów danego koloru. Jest prościej, jednak tak czy inaczej jest to mało praktyczne, poza tym diody zostało nierówno przylutowane :D
  • REKLAMA
  • #4 7152423
    zdebel
    Poziom 15  
    Fajne, tylko pytanie, skoro ilość świecących diód oznacza daną cyfrę, to np. po co dla pierwszej cyfry aż 6 diód, kiedy możliwe wartości to 0 1 i 2?
  • #5 7152723
    Konto nie istnieje
    Poziom 1  
  • REKLAMA
  • #6 7153177
    zdebel
    Poziom 15  
    "1 czerwona dioda, 2 żółte, 3 zielone i 1 niebieska oznacza 12:31" ja to rozumiem jako 4 pola i godzina ma postać czerw. żółt : ziel. nieb. chyba, że coś z czytaniem ze zrozumieniem u mnie nie tak
  • #7 7153483
    Konto nie istnieje
    Poziom 1  
  • #8 7154470
    zdebel
    Poziom 15  
    No dokładnie :)
  • #9 7154635
    Konto nie istnieje
    Poziom 1  
  • #10 7157727
    krofffka
    Poziom 12  
    Myślę, że dodatkowe diody są po to, aby czas (np. godzina 12:05) mógł być za każdym razem wyświetlany inaczej. Sam autor o tym wspomniał w opisie, o ile dobrze go zrozumiałem. Zacytuję "Basically the time is shown by a random distribution of different coloured LEDs"
  • #11 7172196
    mdm150
    Poziom 27  
    Widać, fajny projekcik powstał. Łatwiejszy jest chyba do odczytu niż zegar binarny. Jak będzie wyświetlał przykładowo godzinę 0:00? Wszystkie ledy wygaszone bedą, lub co bardziej prawdopodobne -świecić będą dwie czerwone i cztery żółte a reszta wygaszona?
