Wzmacniacz 2x650W/8 Ohm "po taniości"

joy_pl 21 Oct 2009 03:17 40896 87
  • Wzmacniacz 2x650W/8 Ohm "po taniości"



    Założenia:
    Wzmacniacz/końcówka mocy, o mocy 2x 600-700W przy 8 Ohm, możliwie jak najtaniej.


    Przygotowania:
    Impedancja 8 Ohm wymaga stosunkowo wysokiego napięcia a co za tym idzie drogich kondensatorów na wysokie napięcie, więc długo się nie zastanawiałem nad tym by był to wzmacniacz mostkowy, który od razu rozwiąże oba problemy...
    Kolejnym etapem były poszukiwania odpowiedniego transformatora, wiadomo można zamówić, ale na szczęście upolowałem toroid o mocy ok.1,4KW i napięciach 4x45V(8,5A) i 3x19V(0,5A), więc idealny, kosztował 220zł z przesyłką dużo taniej niż zamówienie nowego...
    Końcówka mocy, tu też zbytnio nie szukałem i wybór padł na „N-mosfet Irka” na dwóch parach mosfetów.

    Opis:
    Zasilacz to wyżej wspomniany transformator plus dwa mostki, niby 4 uzwojenia powinny być identyczne, ale wolałem połączyć je jednak za mostkami prostowniczymi. Filtracja to na razie 6x 4 700uF/63V na stronę (docelowo ma być jeszcze raz tyle, lecz nie wiem czy to kiedyś zrealizuje ;) ) po wyprostowaniu i obciążeniu prądem spoczynkowym 4 końcówek napięcie wynosi +/- 62,5V czyli prawie na styk kondensatorów...
    Dodatkowe uzwojenia 19V wykorzystuje do; dwa uzwojenia do symetrycznego zasilania przedwzmacniacza(+/-12V), a ostatnie trzecie do zasilania miękkiego startu(12V), układu zabezpieczeń(12V) i wentylatorów(16V).
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"

    Miękki start jest zasilany z głównego transformatora i większego komentarza chyba nie trzeba...
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    i schemat:
    Wzmacniacz 2x650W/8 Ohm "po taniości"

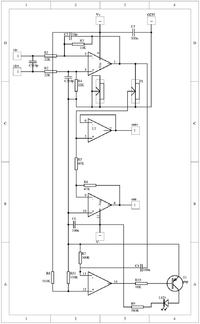

    Układ zabezpieczeń, zabezpiecza wzmacniacz przed: stałym napięciem na wyjściu (DC), przegrzaniem powyżej 100°C, przeciążeniem (sygnał z końcówki mocy). Układ realizuje tez funkcje opóźnionego załączania kolumn. Jak widać na płytce pierwotna wersja była minimalnie inna...
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości"

    Przedwzmacniacz, a właściwie bufor, bo taką on praktycznie funkcję spełnia, dodatkowo jest tam też układ sygnalizujący pojawienie się sygnału na wejściu (0,02Vpp). Podwójny potencjometr jest tam tylko dlatego ponieważ akurat taki miałem na stanie...
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości"

    Końcówka mocy, dokumentacje od wersji na dwóch parach dostałem od „Irka2” (jeśli Irek się zgodzi zamieszczę ją tutaj), nie mniej jednak nie różni się ona wiele od tej opisanej tutaj. Dodatkowo posiada jeszcze limiter...

    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"


    Obudowa, pierwotnie wyglądała tak:
    Wzmacniacz 2x650W/8 Ohm "po taniości"
    i miała wymiary dł. 22cm, wys.13cm i szer. rack 19”, po przeróbkach szerokość się nie zmieniła, ale wysokość wzrosła o 3-4mm. a długość wzrosła do 30 cm.
    Pokrywę górną użyłem do przedłużenia całej obudowy, trochę rzeźbienia „boszem” i wiertarką, dało taki skutek:
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"

    Panel przedni, to było małe wyzwanie :) 3 tarcze od „bosza” poszły do kosza i:
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"

    Potem malowanie
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"

    Reszta obudowy (górna pokrywa i część dolnej) to stary „deck”.
    Po złożeniu wygląda to mniej więcej tak:
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"
    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"


    Podsumowanie:
    -Moc ok. 2x650W/8 Ohm;
    -Limiter;
    -Zabezpieczenie: DC, przeciążeniowe, termiczne;
    -Opóźnione załączanie kolumn;
    -Wejścia symetryczne XLR, jack (również możliwość podłączenia sygnału nie symetrycznego);

    Kosztorys, teraz ciężko to wszystko ogarnąć, ale myślę, że zamknąłem się w 800pln...


    Włączanie


    Reszta fotek z budowy:

    Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości" Wzmacniacz 2x650W/8 Ohm "po taniości"


    Narazie to tyle...

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    joy_pl
    VIP Meritorious for electroda.pl
    Offline
    Has specialization in: elektronika audio, akustyka
    joy_pl wrote 3342 posts with rating 201, helped 170 times. Live in city Cierpice. Been with us since 2005 year.
  • TermopastyTermopasty
  • #2
    User removed account
    User removed account  
  • #3
    andrzej34
    Level 16  
    Wykonałeś kawał "dobrej roboty", tym białym paskom mocującym kondensatory wiary nie daję, jeśli się trawi na zły gatunek to w krótkim czasie się sypią. Ile czasu zajęła Tobie ta konstrukcja?
    Pozdrawiam
  • TermopastyTermopasty
  • #4
    simek10
    Level 14  
    Muszę przyznać, że jestem pod ogromnym wrażeniem konstrukcji. Obudowa wyszła Ci naprawdę fajnie, zwłaszcza front panel. Sam robiłem kilka konstrukcji i wiem, że obudowa to jedna z najmniej wdzięcznych prac. Mam pytanie odnośnie op-ampa w przedwzmacniaczu - widzę że jest to MAXIM z serii 41... i tu pytanko o jakość tego scalaka. Mam w domu wersje podwójną i myślę go zastosować, tylko nie wiem jak z jakością. Masz może porównanie do TL072?
  • #5
    arek59
    Level 29  
    Konstrukcja jest niezła, niedługo skończę moją podobną, alternatywa AV800 (holton 800). Najlepsze u atora jest to ze jest to w miare wzmacniacz małych rozmiarów a duzej mocy wyjsciowej i ladnie upchane.
    Tylko się przyczepię do kabelków, nie lepsza była by plecionka 2,5mm niż drut z instalancji domowej? Plecionka ładniej i lepiej sie lutuje.
    Mocowanie kondensatorów opaskami nie gwarantuje ze bedzie długo trzymać, po jakimś czasie sie poluzuje. Filtracja jest na styk, pojemnosci też wystarczą.
    No i moc jaką wzmacniacz może uzyskać to wg mnie sądze ze 2x550W RMS/8R dobrej mocy by było. Moze i ma te 2x650W ale trzeba by lepiej zmierzyć. A co będzie jak podepne błędnie kolumny o impedacji 4R zamiast tych 8R, zadziałają zabezpieczenia?
    Nie napisałeś o zmianach jakie dokonaleś w N-mosfecie i jakie zastosowałeś tranzystory. Reszta ładnie pospinana, wszystko upchane na styk, ładna oboduwa. Poprostu pozytyw za chęci i działanie.
  • #6
    zybibrave
    Level 11  
    Świetna robota. Mam tylko pytanie czy mógłbyś zamieścić (oczywiście za zgodą autora) schemat limitera mocy?
  • #7
    Faces
    VIP Meritorious for electroda.pl
    Witam.
    Dobra robota, napracowałeś się. Mam dwie uwagi.
    Warto by było zaizolować przewody łączące kondensatory. Małe prawdopodobieństwo, że nastąpi zwarcie, ale jednak.
    I czy za dużo pasty termo przewodzącej nie jest na mostkach prostowniczych i tranzystorach końcowych?
    Wystarczy nakładać cienką warstwę tak aby pokryć mikro nierówności.
  • #8
    joy_pl
    VIP Meritorious for electroda.pl
    sroka wrote:
    Moglbys podac szczegoly dotyczce pomiaru mocy wyjsciowej? Obciazales dwie strony na raz podczas pomiaru, czy kazda osobno?
    Hehe nie mierzyłem mocy to jest moc szacunkowa przy dwóch kanałach obciążonych, przy jednym kanale pewnie będzie więcej. W praktyce czy to będzie 600W czy 700W niema żadnego znaczenia jest to różnica niezauważalna przy odsłuchu, więc dokładna znajomość mocy jest zbędna...
    simek10 wrote:
    Muszę przyznać, że jestem pod ogromnym wrażeniem konstrukcji. Obudowa wyszła Ci naprawdę fajnie, zwłaszcza front panel. Sam robiłem kilka konstrukcji i wiem, że obudowa to jedna z najmniej wdzięcznych prac. Mam pytanie odnośnie op-ampa w przedwzmacniaczu - widzę że jest to MAXIM z serii 41... i tu pytanko o jakość tego scalaka. Mam w domu wersje podwójną i myślę go zastosować, tylko nie wiem jak z jakością. Masz może porównanie do TL072?

    No niestety podczas testów jeden zasilaczy odmówił posłuszeństwa i uszkodził te scalaki, więc obecnie siedzą tam TL074, ale według katalogu maxim’y maja dużo mniejsze szumy i dlatego je zamówiłem, ale do innego projektu...
    andrzej34 wrote:
    Wykonałeś kawał "dobrej roboty", tym białym paskom mocującym kondensatory wiary nie daję, jeśli się trawi na zły gatunek to w krótkim czasie się sypią. Ile czasu zajęła Tobie ta konstrukcja?
    Pozdrawiam
    Opaski stosuje zawsze tego samego typu odporne na działanie UV podobne mam w innym wzmacniaczu ponad 4 lata i nie widać po nich żadnych oznak „starości”. Poza tym nawet gdyby wszystkie opaski popękały całość sztywno trzyma się na kablach...
    Nie śpieszyłem się zbytnio z wykonaniem tego wzmacniacza i chyba dwa miesiące temu zacząłem kompletowanie części...
    arek59 wrote:
    Tylko się przyczepię do kabelków, nie lepsza była by plecionka 2,5mm niż drut z instalancji domowej? Plecionka ładniej i lepiej sie lutuje.
    Nie, jest to linka 4 i 6 kwadrat, miedź to miedź taką miałem w domu a nie będę specjalnie kupował innego kabla, a dodatkowo ten ma bardzo odporną izolacje na temperaturę...
    arek59 wrote:
    Mocowanie kondensatorów opaskami nie gwarantuje ze bedzie długo trzymać, po jakimś czasie sie poluzuje.
    Wątpię.
    arek59 wrote:
    No i moc, jaką wzmacniacz może uzyskać to wg mnie sądze ze 2x550W RMS/
    Dlaczego?
    arek59 wrote:
    A co będzie jak podepne błędnie kolumny o impedacji 4R zamiast tych 8R, zadziałają zabezpieczenia?
    Nic się nie stanie, :) aż taki sprytny to on nie jest. Dopiero po przekroczeniu prądu ok. 5,5-6A na parę zadziałają zabezpieczenia odłączające obciążenie.
    arek59 wrote:
    Nie napisałeś o zmianach jakie dokonaleś w N-mosfecie i jakie zastosowałeś tranzystory.
    Zmian nie robiłem żadnych, pisałem że dostałem całą dokumentacje od wersji na dwóch parach. Tranzystory to IRFP260n z dwóch powodów, wzmacniaczem mają być zasilane basy i połowę tranzystorów już miałem w domu...

    Dodano po 6 [minuty]:

    zybibrave wrote:
    Świetna robota. Mam tylko pytanie czy mógłbyś zamieścić (oczywiście za zgodą autora) schemat limitera mocy?
    Jeśli się zgodzi tak, ale nie dostałem jeszcze odpowiedzi.
    Faces wrote:
    Warto by było zaizolować przewody łączące kondensatory. Małe prawdopodobieństwo, że nastąpi zwarcie, ale jednak.
    Zaizolowanie było by bardzo trudne, zresztą na płytkach czasami ścieżki są dużo bliżej i jakoś specjalnie się ich nie izoluje, chyba że Cię źle zrozumiałem i chodzi Ci o coś innego...
    Faces wrote:
    I czy za dużo pasty termo przewodzącej nie jest na mostkach prostowniczych i tranzystorach końcowych?
    Wystarczy nakładać cienką warstwę tak aby pokryć mikro nierówności.
    No może, ale w czym to przeszkadza? Nadmiar pasty jest wyciśnięty na zewnątrz...
  • #9
    Faces
    VIP Meritorious for electroda.pl
    joy_pl wrote:
    Faces wrote:
    Warto by było zaizolować przewody łączące kondensatory. Małe prawdopodobieństwo, że nastąpi zwarcie, ale jednak.
    Zaizolowanie było by bardzo trudne, zresztą na płytkach czasami ścieżki są dużo bliżej i jakoś specjalnie się ich nie izoluje, chyba że Cię źle zrozumiałem i chodzi Ci o coś innego...


    Źle się wyraziłem i po części masz rację. Ja myślałem aby zrobić tak, że z przewodu ściągnąć izolację tylko w miejscach gdzie będą lutowane kondensatory, a nie z całego przewodu.

    joy_pl wrote:
    Faces wrote:
    I czy za dużo pasty termo przewodzącej nie jest na mostkach prostowniczych i tranzystorach końcowych?
    Wystarczy nakładać cienką warstwę tak aby pokryć mikro nierówności.
    No może, ale w czym to przeszkadza? Nadmiar pasty jest wyciśnięty na zewnątrz...


    Tutaj chodziło mi o estetykę :D .
    Duża ilość pasty nie pogarsza sytuacji, ale też jej nie poprawia.

    To są tylko moje małe uwagi. Generalnie świetna robota.
    Nigdzie nie wyczytałem. Ile czasu Ci zajęło złożenie wzmacniacza, od początku do końca?
  • #10
    joy_pl
    VIP Meritorious for electroda.pl
    Faces wrote:
    joy_pl wrote:
    Faces wrote:
    Warto by było zaizolować przewody łączące kondensatory. Małe prawdopodobieństwo, że nastąpi zwarcie, ale jednak.
    Zaizolowanie było by bardzo trudne, zresztą na płytkach czasami ścieżki są dużo bliżej i jakoś specjalnie się ich nie izoluje, chyba że Cię źle zrozumiałem i chodzi Ci o coś innego...
    Źle się wyraziłem i po części masz rację. Ja myślałem aby zrobić tak, że z przewodu ściągnąć izolację tylko w miejscach gdzie będą lutowane kondensatory, a nie z całego przewodu.
    O tym akurat myślałem, ale gruby kabel gruba izolacja... Tak było po prostu łatwiej.
    Faces wrote:
    Nigdzie nie wyczytałem. Ile czasu Ci zajęło złożenie wzmacniacza, od początku do końca?
    joy_pl wrote:
    Nie śpieszyłem się zbytnio z wykonaniem tego wzmacniacza i chyba dwa miesiące temu zacząłem kompletowanie części...
    Chyba jakoś w sierpniu kupiłem transformator i to można uznać za początek a wczoraj przykręciłem górna obudowę i uruchomiłem wzmacniacz, teraz zaczną się ewentualne przeróbki...
  • #11
    mnich13
    Level 15  
    Bardzo ładne :) Ale mam jedno pytanie. Wszystko pięknie ładnie paseczkami pospinane i w ogóle, ale powiedz co zrobisz jak coś na dnie wzmacniacza się zepsuje i na szybko będziesz musiał się tam dostać??
  • #12
    _eddie_
    Level 32  
    Przecież poskładane to jest "modułami" więc z dostępem nie będzie problemu. Zresztą to wygląda raczej na niezniszczalne.

    Co do zwarć nie powinno ale jednak straszy to troszkę bo takie połączenia lepiej zrobić twardym drutem a nie linką. Wyobraźcie sobie zwarcie w takiej baterii kondensatorów. Zaboli napewno.
  • #13
    joy_pl
    VIP Meritorious for electroda.pl
    _eddie_ wrote:
    Co do zwarć nie powinno ale jednak straszy to troszkę bo takie połączenia lepiej zrobić twardym drutem a nie linką.
    Mylisz się. Cynowałeś kiedyś kable? Wytłumacz mi, jakim sposobem ma dojść do zwarcia pomijając „ciała obce”. Stosując linkę mamy większą powierzchnie styku a sztywność jest ta sama a nawet większa!
  • #14
    sypek
    Level 11  
    Konstrukcja bardzo fajna gratuluję. Jednakże 0,5V zapasu napięcia na kondensatorach elektrolitycznych to niestety za mało i bardzo prawdopodobne że spęcznieją i zrobią "puf" po dłuższym czasie użytkowania. Przy takim napięciu dwa lub trzy wolty to absolutne minimum.

    Pozdr.
  • #15
    User removed account
    User removed account  
  • #16
    skaktus
    Level 37  
    No, sporo roboty widzę, ale też mam kilka uwag.

    Nie lepiej było wszystko upchać w większa obudowę aby poprawić oddawanie ciepła ?

    Środkowy wentylator ma lekko przyblokowany wylot powietrza ;)
  • #17
    joy_pl
    VIP Meritorious for electroda.pl
    sroka wrote:
    joy_pl wrote:
    Hehe nie mierzyłem mocy to jest moc szacunkowa przy dwóch kanałach obciążonych, przy jednym kanale pewnie będzie więcej. W praktyce czy to będzie 600W czy 700W niema żadnego znaczenia jest to różnica niezauważalna przy odsłuchu, więc dokładna znajomość mocy jest zbędna...
    To na podstawie czego twierdzisz ze daje 600-700W? Jezeli nawet jedna strona daje 600w to przy obciazeniu dwoch bedzie mniej. Skoro stac cie bylo na zrobienie wzmacniacza w szczegolowym wykonaniu to poswiec kilka minut i podaj wartosci rzeczywiste, przynajmniej jednego kanalu.
    Matematyka kolego, matematyka po zrobieniu kilku wzmacniaczy można oszacować, jakich spadków napięcia zasilania można się spodziewać. Obecnie zrobienie pomiarów nie jest wcale takie proste(trudny dostęp)...
    Lecz dziś już widzę, że czekają mnie zmiany zabezpieczenie nadprądowe jest zbyt czułe, nie wiem jak szybko (i czy w ogóle) będę to zmieniał, ale przy tej zmianie postaram się zrobić jakieś pomiary...
    skaktus wrote:
    Nie lepiej było wszystko upchać w większa obudowę aby poprawić oddawanie ciepła?
    Nie rozumiem jak większa obudowa ma poprawić oddawanie ciepła? Po to są wentylatory, aby ukierunkować obiek powietrza i tym samym wyprowadzić ciepło z obudowy...
    skaktus wrote:
    Środkowy wentylator ma lekko przyblokowany wylot powietrza ;)
    Początkowo był tam inny wentylator grubszy i mniejszej średnicy, później okazało się, że jednak jest za szeroki i wsadziłem inny a nowych otworów już nie robiłem, wystarczające są te, co są...
  • #18
    skaktus
    Level 37  
    Większa obudowa = więcej odległości pomiędzy nagrzewającymi się elementami, co z kolei powoduje lepsze rozpraszanie ciepła.

    Co do tylnego wentylatora takie otwory jakie masz powoduję spadek jego wydajności.

    Dodatkowo wentylatory powinny wyciągać powietrze z obudowy na zewnątrz a u ciebie wewnętrzne wentylatory tłoczą powietrze na radiator a to za bardzo nie ma gdzie uciekać, trochę wyleci tyłem, ale część pozostanie wewnątrz obudowy i zostanie ponownie zassana przez 3 wentylator.
  • #19
    joy_pl
    VIP Meritorious for electroda.pl
    A skąd takie dziwne teorie? Liczy się ułożenie nawet, jeśli jakaś niewielka część powietrza będzie zassana przez środkowy wentylator to i tak wyleci ona od razu na zewnątrz. Poza tym wydajność środkowego wentylatora jest kilkukrotnie mniejsza niż wentylatorów przednich.
    A to, że środkowy wentylator nie ma swojej maksymalnej wydajności niema absolutnie żadnego znaczenia, stosując go tam miałem tego świadomość pisałem o tym wyżej proszę czytać ze zrozumieniem. Na dobra sprawę nie musiałoby go tam w ogóle być wystarczyłyby tylko otwory w górnej części obudowy...

    skaktus wrote:
    Większa obudowa = więcej odległości pomiędzy nagrzewającymi się elementami, co z kolei powoduje lepsze rozpraszanie ciepła.
    Ciepło nie ma być rozproszone w obudowie tylko ma być wyprowadzone na zewnątrz. Większa obudowa temu nie sprzyja...
  • #20
    skaktus
    Level 37  
    Skoro ciepło nie ma być rozproszone, tylko wyprowadzone na zewnątrz to co je wyprowadza na zewnątrz ? Przód wciąga powietrze, przetłacza przez radiatory a potem uchodzi tyłem ale nie wszystko.
    Nie ma ujścia od góry - brak otworów, radiatory mają ujścia bokami (nie są to tunele co powoduje ze powietrze owiewa jedynie przód a in dalej od wentylatora tym gorsze odprowadzanie ciepła) . Lepiej by to wyszło gdybyś umieścił wentylatory z tyłu i pozwalał im zasysać powietrze poprzez radiatory a potem to powietrze by mogło zostać wyrzucone na zewnątrz. To samo mogłeś zrobić z tym 3 wentylatorem, który by chłodził resztę wnętrza obudowy. Z tyłu masz genialne "grile" na wentylator.
  • #21
    arek59
    Level 29  
    Otwory na górnej i dolnej przykrywie obudowy mają zazwyczaj tylko wzmacniacze z chłodzeniem pasywnym. Natomiast autor zrobił chłodzenie tunelowe (aktywne) w której nie wymaga się otworów na górnej i dolnej przykrywce obudowy tylko na przednim i tylnym panelu. Tak ma 99% wzmacniaczy estradowych do zabudowy w racku. Chyba że są systemy chłodzenia mieszanego (pasywne i aktywne) to czesto są otwory wentylacyjne na obudowie. Wg mnie rozwiązanie chłodzenia u autora projektu jest w miare optymalne i wystarczająco. Troche powietrza i tak w każdym wzmacniaczu sie dostanie spowrotem i wyjdzie. Wentylator dodatkowo ma środku nie tylko chłodzi tunel radiatora ale i transformator oraz wrazliwe na wysoką temperature kondensatory.
  • #22
    DjDaniel11
    Level 27  
    Brawo. Konstrukcja przemyślana, i wykonana bardzo dobrze.
    Mam jednak pytanie, bo nigdzie o tym nie piszesz. W jaki sposób została pomalowana obudowa? Proszkowo ?
    PS: Osobiście zrobił bym płytkę na diody led z przedniego panelu.
  • #23
    joy_pl
    VIP Meritorious for electroda.pl
    Oprócz tranzystorów końcowych, mostków prostowniczych i stabilizatorów, które są na radiatorach, reszta części nie wydziela tak dużej ilości ciepła by musiało to być specjalnie odprowadzane nawet, gdy wnętrze obudowy rozgrzeje się do 50 stopni nie wpłynie to negatywnie na prace wzmacniacza a jedynie polepszy wymianę ciepła > fizyka.

    Szczerze mówiąc myślałem o umiejscowieniu wentylatorów z tyłu, lecz po prostu się one tam nie zmieszczą, wycięcie blachy, która to ogranicza mogłoby negatywnie wpłynąć na sztywność obudowy a przy wadze ponad 25kg jest to dość znaczący "parametr" obudowy...

    Dodano po 11 [minuty]:

    DjDaniel11 wrote:
    Mam jednak pytanie, bo nigdzie o tym nie piszesz. W jaki sposób została pomalowana obudowa? Proszkowo ?
    No niestety nie została pomalowana tak trwałą metodą... Malowałem ją zwykłą farbą czarną, matową na początku grubo by pokryć większe rysy po szlifowaniu, potem zwykłym pistoletem do malowania, ale trochę gęściejszą farbą niż powinno się malować pistoletem, dzięki temu nie ma gładkiej powierzchni, na której było by widać każdy najmniejszy brud czy uszkodzenie...
    DjDaniel11 wrote:
    PS: Osobiście zrobił bym płytkę na diody led z przedniego panelu.
    W sumie nie głupi pomysł...
  • #24
    User removed account
    User removed account  
  • #25
    jozi88
    Level 12  
    A mam pytanko czemu służy przewód łączący oba zestawy radiatorów
  • #26
    store10
    Level 16  
    Przy okazji pomiaru mocy, mógłbyś zmierzyć THD dla chociażby 400Hz i 4kHz i przy mocach np. 500W, 50W i 5W. I DFD (Difference Frequency Distortion) np. 100W+100W 17kHz+18kHz (spotykałem się z różnymi definicjami, dlatego najprościej chyba podać moc prążków f1, f2, f2-f1, 2*f1-f2, 2*f2-f1). Jeszcze pomiar mocy maksymalnej (przesterowany prostokąt np. 1kHz). Wzmacniacz przechodzi pomyślnie test największych strat mocy w tranzystorach (prostokąt na wyjściu o amlitudzie połowy napięcia zasilania; licząc dla ±55V wychodzi zgrubsza 750W na cały wzmacniacz)?

    A jako sztuczne obciążenie rozważyłbym zastosowanie kabla UTP. Około 10 metrów kabla (80 metrów przy połączeniu szeregowym) ma rezystancję 8ohm. Pojemność takiego obciążenia nie przekracza 1nF.
  • #27
    joy_pl
    VIP Meritorious for electroda.pl
    jozi88 wrote:
    A mam pytanko, czemu służy przewód łączący oba zestawy radiatorów
    Niema żadnego takiego przewodu, przewody przechodzące w poprzek radiatora idą do „sterowników” wentylatorów.


    Końcówki nie można przesterować, ponieważ posiada limiter, poza tym nie posiadam sprzętu do tak dokładnego pomiaru... :]
  • #28
    CMS
    Administrator of HydePark
    Bardzo ładnie upakowana konstrukcja.
    Mam jednak zastrzeżenia co do wentylatorów ale koledzy już zwrócili na to uwagę.
    Czytając ZE ZROZUMIENIEM dowiedziałem się też że wentylatory nie mieszczą się z tyłu, więc jeśli temperatura jest w porządku to pomińmy tą kwestię (miej tylko na to baczenie w przyszłych konstrukcjach).

    Uderzyło mnie natomiast wykonanie front panela.
    Nawet bez powiększania zdjęć widać że diody są nierówno.
    Jakość wykonania podłużnych otworów jest lekko mówiąc kiepska.
    O ile te górne krótkie szczeliny wyszły całkiem nieźle (nie wszystkie) to te długie na prawdę psują wygląd tak porządnie wykonanej całości.
  • #29
    krystian08
    Level 16  
    Podoba mi się, wszystko ładnie upakowane, obudowa estetyczna. Do tych którzy ja krytykują - spróbujcie zrobić to lepiej, ładna obudowa to chyba największy problem w konstrukcjach hobbystycznych. Panel przedni jest z aluminium czy może to blacha stalowa? Nie masz problemów z przydźwiękiem sieci?
  • #30
    Michel424
    Level 14  
    Bardzo dobra konstrukcja;]gratuluje;] chciałbym poruszyć temat końcówki mocy czy rzeczywiście 4 tranzystory dadzą moc wyjściową rzędu 500-600 Wat? Słyszałem same pozytywne opinie o tym wzmacniaczu choć sam nigdy takowego nie wykonałem wiec nie mogę zbyt wiele powiedzieć na jego temat. Widać nawet, że tranzystory są jednego typu "N" a nie powinno być jeszcze "P"?
