3 kanałowa LED mini-iluminofonia

oco chodzi z tymi triakami i optotriakami to jest cos w rodzaju przekażnika tylko tyle ze szybciej reaguje i zamiast cewki ma swiatło w srodku ? bo nie wiem jak to połączyć do tego ukladu z nord elektronik

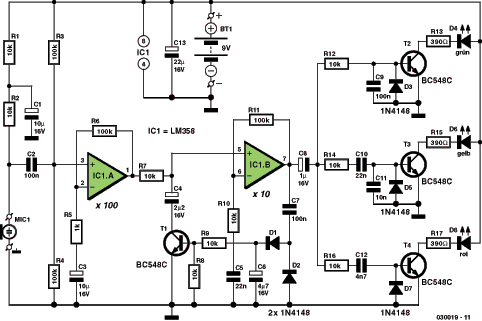

Witam, czy taki układ będzie działać poprawnie?

Chciałbym zrobić w tym 8 kanałów i każdy po 8 diod. (coś ala analizator widma).

Witam. Gorsen wszystko da sie zrobić. Jeśli chcesz mieć więcej diodek na kanale to wymieniasz tranzystory końcowe na mocniejsze. Natomiast jeśli chcesz zrobić 8 kanałów i każdy na inną częstotliwość tez nie ma problemu. Dodajesz poprostu kolejne stopnie (analogicznie do tych co już są) i każdy kanał różni się tylko budową filtra (zmiana pojemnośco kondensatorów i zmiana rezystorów przy T1, T2 i T4) swoją drogą ja przerabiałem jeden kolorofon z trzech na 5 kanałów, i każdy na 13 diodek xD i u mnie jako tranzystory końcowe pracują BS108 ;]

Jeszcze co polecam to dodać regulację wzmocnienia (za pomocą potencjometru) na każdy kanał i ewentualnie można dodac tez regulacje ogólną (dzialjącą na każdy kanał)
pozdrawiam

No to super! Teraz mam jeszcze kilka pytań
1.Tranzystory końcowe to T4, tak?
2.Zmiana rezystorów? Na wszystkich filtrach są takie same rezystory, więc o których zmianę chodzi?
3.bs108 jest mocniejszy?
4.Potencjometry w których miejscach dać?

Wprawdzie większości odpowiedzi się domyślam to jednak wolę, się upewnić bo moje doświadczenie jest tu znikome.

a więc tranzysotry końcowe to T4
no skoro rezystory są stałe to za zmiane częstotliwości odpowiadają kondensatory same.
zobacz soebie w opisie BC548 jakie ma parametry (prąd kolektora, maksymalna moc itp) im większy prąd tym więcej diod uciągnie. równie dobrze można zastosować tranzystor 2n2222 (na 8 diod ten tranzystor styknie).
A potencjometry wrzucić przed R3, R7, R11 (rezysotry przed filtrem)

jak coś możesz podejrzeć kit AVT 2742

Ok. A jak policzyć częstotliwości jakie chce uzyskać? Bo robiąc te filtry powyżej uzyskałem 3 zakresy: ~50Hz, ~70Hz, ~120Hz. Chyba powinny być dużo większe różnice... -.- coś jest nie tak, a złożyłem na 90% dobrze, tylko dałem bc547 (na 1 diode narazie)

nie wiem niestety jak wygladąją wzory do takiego typu filtru (na tranzystorze)
z tego co widze to są to filtry selektywne...(środkowoprzepustowe). Możesz metodą prób i błędów dobrać te kondensatory, przy czym założyć, że C1 = C2, C3=C4 i C5=C6. Dla filtru niskotonowego wartości tych kondensatorów są największe (kilka set nF), dla środkowych to takie pośrednie (kilkanascie nF) i dla wysokich częstotliwości najmnijesze wartości (typu kilka nF).

Panowie przepraszam że odkopuje ten temat ale bardzo zaciekawił mnie schemat z pierwszej strony i zastanawiam sie jak przerobić ten schemat żeby zamiast zwykłych diod dać paski led ok.40cm na 12v ?
Czy można usunąć rezystory R13, R15, R17 i pozmieniać wartości rezystorów R12,R14,R16 na 6,8k ? Oczywiście wszystko zasilane zasilaczem 12v.

Mam pytanko czy są kolorofony na 6 kanałów?

Dawid8786 napisał:

Quote:

Mam pytanko czy są kolorofony na 6 kanałów?

Fabrycznie? Chyba nie ale możesz kupić 2 kolorofony po 3 kanały.
A zrobić 6 kanałowy to nie problem, na tej stronie (na górze) masz schemat kopiujesz 2 razy i obliczasz filtr RC dla każdego kanału.

Pozdrawiam

Witam, mam problem z doborem odpowiednich wartości kondensatorów przy filtrze. Zna ktos odpowiedni wzór zapisany na powyższych symbolach lub przybliżone wartości które należało by użyć przy budowie 7 kanałów ?
