jaki prąd popłynie w poszczególnych gałęziach obwodu.

23 Paź 2009 22:56 3000 6
  • Poziom 9  
    Witam!

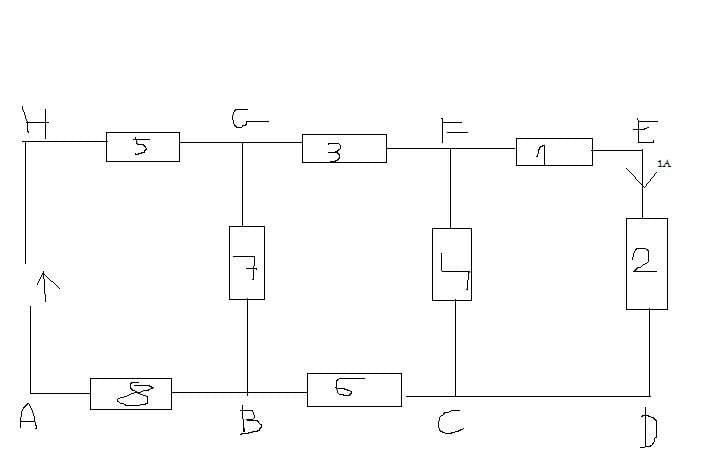

    Rysunek jak poniżej i pytanie. Jaki prąd popłynie w poszczególnych gałęziach. Zgodnie z 1 zasadą Kirchoffa osobiście uważam że:
    gałąź AB 0,25A
    gałąź BC 0,5A
    gałąź CD 1A
    gałąź HG 0,25A
    gałąź Ge 0,5A
    gałąź FE 1A
    gałąź GB 0,25A
    gałąź EC 0,5A
    gałąź ED 1A - wartość podana.

    Dobrze rozumuję? Jak nie to proszę o poprawkę/naprowadzenie jak to zrobić. Dzięki!


    jaki prąd popłynie w poszczególnych gałęziach obwodu.
  • Poziom 43  
    Witam,
    lukkasz89 napisał:
    Witam!
    Rysunek jak poniżej i pytanie. Jaki prąd popłynie w poszczególnych gałęziach. Zgodnie z 1 zasadą Kirchhoffa osobiście uważam że:
    gałąź AB 0,25A
    gałąź BC 0,5A
    gałąź CD 1A
    gałąź HG 0,25A
    gałąź Ge 0,5A
    gałąź FE 1A
    gałąź GB 0,25A
    gałąź EC 0,5A
    gałąź ED 1A - wartość podana.

    Dobrze rozumuję? Jak nie to proszę o poprawkę/naprowadzenie jak to zrobić. Dzięki!


    jaki prąd popłynie w poszczególnych gałęziach obwodu.
    skoro w gałęzi będącej - na powyższym schemacie - najbardziej na prawo płynie prąd o wartości 1A, to w gałęziach poziomych kiedy jest dodana następna gałąź pionowa musi płynąć prąd większy od 1A - pierwsze prawo Kirchhoffa.
    A tak nie jest, więc bez dokładnego liczenia można stwierdzić, iż to nie są poprawne obliczenia.
  • Poziom 9  
    no tak tylko że gałąź ED można by przekształcić na gałąź EC uzyskując tym samym to samo i prąd dopiero by rozgałęział się w punkcie C... tak to przynajmniej rozumowałem...
  • Poziom 26  
    Witam!

    Niestety, nie rozumujesz poprawnie.
    Zwróć uwagę, że źródło (wymuszenie) znajduje sie między zaciskami AH i stąd płynie suma wszystkich prądów.
    Wobec tego prąd AB nie może wynosić 0,25A, jeżeli na końcu obwodu płynie 1A - skąd by się wziął?
    Układ należy rozwiązywać od końca, czyli:
    ED = 1A, to FE = 1A (brak węzłów po drodze)
    Wobec tego napięcie między zaciskami FC = 1A•3Ω = 3V.
    Prąd FC = 3V/4Ω =0,75A.
    GF jest sumą tych dwu, dalej znów spadki napięć itd...
    Dalej spróbuj poradzić sobie sam i przedstaw rozwiązanie.

    Pozdrawiam

    Jan
  • Poziom 9  
    przysiadłem i obliczyłem.
    gałęzie FE ED i CD 1A
    BC i GE 1,75A
    GB 3,75
    HG i AB 5,5

    obliczająć prąd w gałęzi BG wziąłem prąd na zaciskach 17,75 A oraz sumę oporów z gałęzi GF EF ED CB i EC
    czy te obliczenia są poprawne?
  • Poziom 43  
    lukkasz89 napisał:
    przysiadłem i obliczyłem.
    gałęzie FE ED i CD 1A
    BC i GE 1,75A
    GB 3,75
    HG i AB 5,5

    obliczając prąd w gałęzi BG wziąłem prąd na zaciskach 17,75 A? oraz sumę oporów z gałęzi GF EF ED CB i EC [nie rozumiem - dop. Quarz]
    czy te obliczenia są poprawne?
    Niestety, ale przestałem Twoje zapisy rozumieć ... :idea: :cry:
    Podajesz tylko wyniki liczbowe, a nie napisałeś wzorów - a to za sprawą nie oznaczenia na schemacie poszczególnych rezystancji, oraz jednoznacznego podania wartości rezystancji każdego rezystora.
    Analiza wstecz - przyjmująca, że liczba wpisana w symbol graficzny rezystora to wartość jego rezystancji w ohmach nie sprawdza mi się w korelacji z podanymi wyżej przez Ciebie wartościami prądów gałęziowych.
  • Poziom 26  
    Witam!

    Cytat:
    gałęzie FE ED i CD (powinno być DC) 1A
    Dobrze.
    Cytat:
    BC... 1,75A
    Powinno być CB - liczbowo poprawnie.
    Cytat:
    ...GE 1,75A
    Bzdddura :D
    Cytat:
    GB 3,75
    HG i AB 5,5
    Krótko - nie.
    Cytat:
    obliczająć prąd w gałęzi BG wziąłem prąd na zaciskach 17,75 A
    Jesteś pewny, że rozróżniasz pojęcia napięcie i prąd? Wartość liczbowa również nie jest poprawna.
    Sprawdź błędy i przedstaw wyniki jeszcze raz, najlepiej w formie rysunku z zaznaczonymi prądami i spadkami napięć.

    Pozdrawiam

    Jan
