Ładowarka do akumulatora - jaki rezystor?

05 Lis 2009 08:22 4465 6
  • Poziom 10  
    Witam Serdecznie !

    Podczas próby naprawy ładowarki do akumulatora od wkrętarki natknąłem się na pewien problem. Otóż rezystor który się spalił był na tyle uszkodzony że nie dało się odczytać jego wartości. W związku z tym nie wiem jaki powinienem dopasować i tu jest prośba o pomoc :)

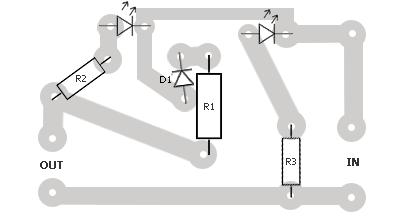

    Sporządziłem komputerową wersję schematu układu w postaci płytki z widokiem od strony montażowej. Oto ona:

    Ładowarka do akumulatora - jaki rezystor?

    Opis:

    R1 = Rezystor, który uległ uszkodzeniu.
    R2 = 100 ohms +/- 5%
    R3 = 2 Kohms +/- 5%
    D1 = 1N4007

    Dwa pozostałe elementy to diody sygnałowe czerwona i zielona jedna aktywna cały czas, dryga po włożeniu akumulatora.

    Wejściem tego układu jest zasilacz sieciowy 24V 400mA. Do wyjścia podłączony jest ładowany akumulator (18V).

    Oczywiście będę wdzięczny jeżeli ktoś oprócz wartości rezystora poda dlaczego taki a nie inny i jak najprościej to obliczyć :)

    Z góry dziękuję za pomoc.

    Pozdrawiam.
  • Poziom 40  
    Witam
    Podaj jeszcze typ i pojemność akumulatora, oraz czas jaki był potrzebny do naładowania całkiem rozładowanego.
  • Poziom 28  
    w typowych ładowarkach do elektronarzędzi był stosowany rezystor z zakresu 14-18 ohm 1W
  • Poziom 10  
    Problem w tym ze ktoś usunął naklejkę z danymi akumulatora... Pozostała tylko informacja 18V. Czas ładowania w pełni rozładowanego około 3H (mniej więcej dokładnie nie jestem w stanie określić). Dioda po lewej stronie jest zielona.

    Czy istnieje prawdopodobieństwo uszkodzenia czegoś gdybym zastosował rezystor z przedziału podanego przez darek_wp a byłby niewłaściwy ?
  • Pomocny post
    Poziom 28  
    nie ma możliwości uszkodzenia aku ładowanego z zasilacza o wydajności 400mA, nawet jak zewrzesz ten opornik to prędzej uszkodzisz zasilacz niż aku, rezystor służy do ogranicznenia prądu ładowania i po zakończeniu ładowania odkłada się na nim różnica napięcia pomiedzy zasilaczem a aku,
    teoretycznie przy pojemności aku 1,2 Ah (najczęściej występujące aku w elektronarzędziach) i 3h ładowania alu musi dostać 0,4A prądu, w praktyce nigdy nie jest rozładowany na max więc prąd 0.3-0.4A ładujący aku przy różnicy napięć 24-18=6V daje wartość opornika ok 20-15ohm a w praktyce jak napisałem wyżej
    ew zawsze możesz zastować opornik o większej wartości i mierząc prąd ładowania aku dobrać go tak aby nie był większy niż prąd zasilacza
  • Poziom 10  
    Wielkie dzięki za pomoc :) Zmontowałem układ i ładuje normalnie. Rezystor grzeje się dość mocno ale poprzedni miał ten sam problem. Zobaczymy czy zasilacz podoła jak będzie naładowane na max.
