Przerysowanie schematu, gotowego do wydruku na PCB

djrysiek 08 Lis 2009 15:25 1466 3
  • #1 7232077
    djrysiek
    Poziom 11  

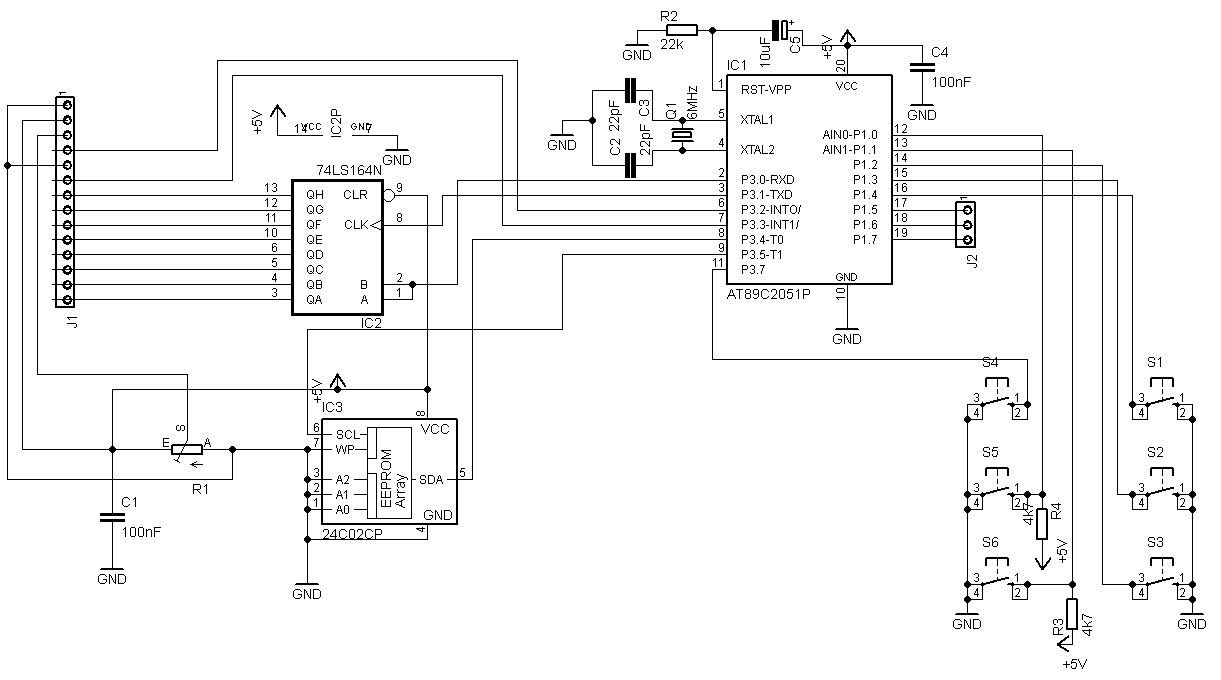

    Witam. Mam wielką proźbę. Ostatnio siadł mi komputer, a dokładnie cały dysk twardy z całymi danymi. Muszę na wtorek przygotować płytki na warsztaty na zaliczenie. I tu moja proźba: Szukam osoby która(oczywiście odwdzięczę się punktami) przygotuje mi gotowe płytki do wydruku na papierze kredowym, gotowe do przeniesienia na laminat następujących schematów:

    Przerysowanie schematu, gotowego do wydruku na PCB
    Przerysowanie schematu, gotowego do wydruku na PCB
    Przerysowanie schematu, gotowego do wydruku na PCB
  • #2 7235045
    kamil_93
    Poziom 12  
    Witam. Przerysowałem już środkowy schemat, jutro zrobię do niego PCB.

    Przerysowanie schematu, gotowego do wydruku na PCB


    EDIT:
    Nie chciało mi się spać więc popracowałem:

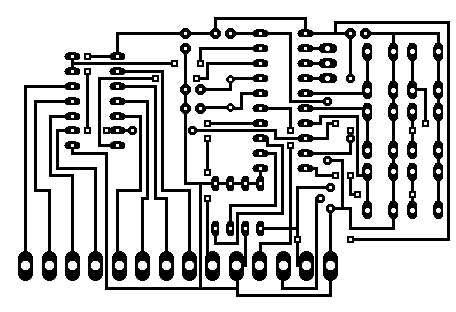

    Przerysowanie schematu, gotowego do wydruku na PCB


    W załączniku projekt Eagle.
    Pozdrawiam
    Kamil S. :)

    EDIT2:
    Powiedz jeszcze czy wchodzą w grę płytki dwustronne? W tym zastosowałem jedną stronę, a czerwone ścieżki to górne przejścia drucikami. :)
  • #3 7237149
    djrysiek
    Poziom 11  
    Dzięki wielkie kamilu. Lepiej będzie jednostronna płytka tzn lepiej dla mnie przy wierceniu, bo nie zamierzam robic w smd ;) był byś w stanie zrobić reszte płytek czy nie ? bo nei wiem czy szukać gdzieś indziej pomocy?
  • Pomocny post
    #4 7237357
    kamil_93
    Poziom 12  
    Byłbym w stanie tylko mam problem z cewkami, jestem początkującym elektronikiem... Napisz do mnie na gg: /5311282/ Mam kilka pytań dotyczących właśnie cewek oraz w.cz czy w nim zastosować ekranowanie jakieś czy coś... niezbyt się znam ;) Jak napiszesz to mogę zrobić resztę.

    Pozdrawiam
    KS. :)
