Oświetlenie LED zamiast świetlówek w monitorze LCD.

Sukkor_benoth 16 Lis 2009 20:13 94718 109
  • Witam !

    Zastosowałem takie podświetlenie w monitorze Gateway FPD1830 z matrycą LG/Philips LM181E06 (A4M1). Matryca posiada świetlówki na górze i dole. Jest tam dosyć miejsca aby włożyć listwę elastyczną led (kolor - zimno biały). Zdjęć z "procesu produkcyjnego" jest tyle ile jest, bo bardziej byłem zajęty uruchomieniem niż robieniem fotek.

    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Te dwie błyszczące blachy to właśnie miejsce na świetlówki a teraz ledy. Obok widoczne listwy led.

    A tak wygląda to po zmontowaniu i podłączeniu zasilania.

    Oświetlenie LED zamiast świetlówek w monitorze LCD. Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Teraz jeszcze mały widok na złożoną matrycę z podświetleniem. Włożyłem przewody z ledów do rynienek po przewodach od świetlówek.

    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Tu bliżej.

    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Pozostało mi go odpalić. Diody zasilane na razie z zewnątrz (akumulatorek 12V).

    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Dół przy lampie a góra po ciemku - działa.
    Ostatecznie monitor złożony, zasilanie podświetlenia z monitora - wykorzystane 12 V do przetwornicy. Wreszcie próba generalna.

    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Mac OS X prezentuje się bardzo dobrze.


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz pendrive 32GB.
  • Sklep HeluKabel
  • #2 16 Lis 2009 21:43
    xanio
    Poziom 27  

    Szkoda, że nie dałeś zdjęć tego samego obrazu zrobionych przed modyfikacją.
    Ogólnie jak wrażenia? Myślisz, że gra warta świeczki?

  • #3 16 Lis 2009 22:20
    Sukkor_benoth
    Poziom 10  

    Nie zrobiłem przed, bo monitor dostałem od wujka z padniętymi świetlówkami. Stąd pomysł uruchomienia go z ledami (do świetlówek jakoś nie mam zaufania). Dla mnie było warto, listwy led ok. 50 zł - czyli można powiedzieć, że za tyle mam monitor lcd 18" z podświetleniem led.

  • #4 17 Lis 2009 01:59
    COLORSYNC
    Poziom 2  

    Piękny pomysł do testów z kolorem. Tyle tylko, że trzeba by zamiast białych diód użyć trzech kolorów. W typowym LCD kalibracja odbywa się poprzez korekcję sygnału w karcie graficznej komputera, albo jak w lepszych w dodatkowym chipsecie LUT o większej rozdzielczości bitowej (10-12) w samym monitorze.
    NEC chyba pierwszy wypuścił monitor z trójkolorowym podświetleniem LED, gdzie zmieniając wartość prądu dla poszczególnych grup kolorów diód można zmieniać punkt bieli (odcień bieli przy pełnym wysterowaniu 3x255 RGB) w sposób płynny i bez faktycznej redukcji półtonów. Innymi słowy matryca jest podświetlana światłem o zadanym kolorze a nie musi sama jej filtrować kosztem utraty dynamiki. Tyle, że ten 21 calowy NEC kosztuje ok 28 tys plus vat...

    Zdaję sobie sprawę, że tam i sama matryca jest lepsza niż "zwykłe", że podświtlenie jest równomierne (wiele wiele LED'ów pod całą matrycą). Same też diodyy są dobrane widmowo tak by zapewnić maksymalny zakres barw. Ale jeśli można w tak prosty sposób wstawić białe diody, to być może można też zrobić takie linie trójkolorowe, z odrębnym sterowaniem kolorów. Problemem będzie przede wszystkim ilość oddawanego ciepła i jakiś dyfuzor mieszający w miarę dokładnie światło. Najlepsze byłyby pewnie diody trójkolorowe. Albo duża ilość małych w celu zmieszania światła w miarę jednorodną biel.

    Nawet gdyby do sterowania użyć zwykłych potencjometrów regulujących zasilacze, to przy pomocy choćby iOne Displaya z jego natywnym oprogramowaniem można by wyregulować proporcje do zadanego punktu. Tam jest taka funkcja do wstępnej regulacji z panela. Nawet jeśli będzie jakiś rozrzut, to i tak dynamika barw będzie o całe niebo lepsza od prostej kalibracji na karcie. To nie jest na pewno sposób na stanowisko do realnej pracy, ale eksperyment może być bardzo ciekawy.

    Tak jak pisałem problemem podstawowym będzie wstępne pomieszanie światła, by zaimitować równomierność lampy katodowej. Drugim dobór odpowiednich kolorów diód w sensie charakterystyk widmowych czyli odcieni. Taki monitor chociaż nienajlepszy od strony dcienia obserwowanej barwy w funkcji kąta patrzenia, może bić gamutem na głowe wiele konstrukcji. Aczkolwiek, doda też coś od siebie gorsza charakterystyka filtrów w panelu. Być może.

    Piękny temat do zabaw.

  • Sklep HeluKabel
  • #5 17 Lis 2009 23:43
    Sukkor_benoth
    Poziom 10  

    Można tylko po co. Dla laika wystarczy (nie każdy co ma Maca to od razu profesjonalista-perfekcjonista). Diody są wystarczająco białe, nie ma potrzeby (dla mnie) robić korekcji. Aparat przekłamał trochę i diody są bardziej niebieskie.

  • #6 19 Lis 2009 20:58
    COLORSYNC
    Poziom 2  

    Ale ja nie mówie o tym konkretnym przypadku. Pomysł podświetlania (rozmaitego) jakiejś matrycy męczy mnie już od dość dawna. Ale nie mam też ochoty wydawać pieniędzy na eksperymenty, nigdy nie można przewidzieć szczegółów konstrukcyjnych.

    Tak czy inaczej gratuluję realnego zainicjowania tematu.

  • #7 10 Gru 2010 20:50
    mzetz150
    Poziom 10  

    Witam.
    Zrobiłem podobna przeróbkę w monitorze LG 192ws.
    Wyrzuciłem świetlówki i w ich miejscu umieściłem bardzo podobną listwę.
    Efekt całkiem niezły - da się używać. Problemem dla mnie jest zbyt mała jasność i nierównomierne oświetlenie brzegów górnego i dolnego w pobliżu diod.

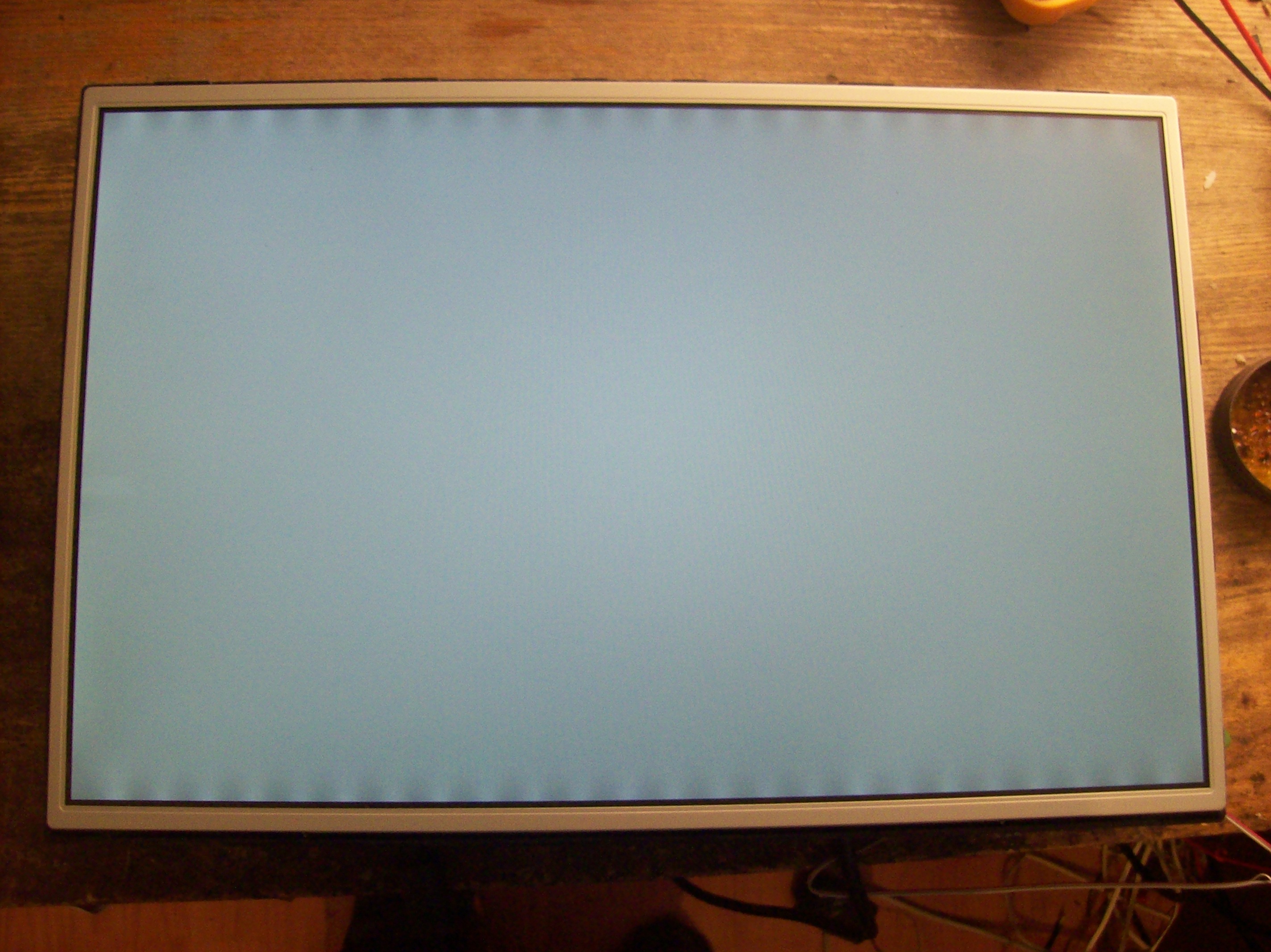

    Przedstawiają to poniższe zdjęcia:
    Oświetlenie LED zamiast świetlówek w monitorze LCD. Oświetlenie LED zamiast świetlówek w monitorze LCD. Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Według mnie lepiej byłoby zastosować listwę 120diod/metr (ja zastosowałem listwę 60/m). Regulacji jasności u mnie brak i chyba tak zostanie - i tak zbyt ciemny jest, zasilanie na razie z zewnątrz.
    Pozdrawiam

  • #8 12 Gru 2010 21:05
    Sukkor_benoth
    Poziom 10  

    Ja też nie mam regulacji jasności. Zastosowałeś dokładnie takie same jak ja ?
    (biały podkład i silikonowa otoczka). W moim trzeba się dobrze przyjrzeć, by było widać to co u ciebie. Może taka sama listwa ale bez tego silikonowego dodatku i będzie lepiej.

  • #9 13 Gru 2010 17:58
    mzetz150
    Poziom 10  

    Witam. Zastosowałem listwy bez otoczki - może właśnie dlatego u mnie bardziej widać nierównomierność oświetlenia. Zresztą może to też wynikać z samej budowy matrycy - jest to niskobudżetowy Innolux (made in China) . Mam zamiar wymienić te listwy na gęstsze (120 diod na metr).

  • #10 22 Sty 2011 23:27
    stator
    Poziom 11  

    No dobrze, przekonaliście mnie. Teraz to ja już baardzo chcę.
    Ale mam pewien problem: czy pstrykającą przetwornicę można zostawić ot tak sobie, po prostu nie obciążoną bez konsekwencji? Czy jednak należałoby zaingerować na tyle, żeby odłączyć jej zasilanie?

  • #11 15 Mar 2011 12:20
    supremin
    Poziom 15  

    Super pomysł!
    Mam pytanie, czy ktoś mógłby podać (w przybliżeniu lub pomierzoną dokładnie) różnicę w zużyciu prądu? Mnie to interesuje od tej strony :D

  • #12 04 Lip 2011 16:32
    mzetz150
    Poziom 10  

    Witam ponownie. W moim LG l192ws po zastosowaniu taśmy o gęstości 120 led/m widać znaczącą poprawę i w jasności i w równomierności podświetlenia.
    Oświetlenie LED zamiast świetlówek w monitorze LCD.

    Pozdrawiam

  • #14 04 Lip 2011 21:32
    mzetz150
    Poziom 10  

    Ja zakupiłem tę listwę na aukcji (allegro) ale widziałem także w paru sklepach elektronicznych - tyle, że dużo drożej. Metr kosztował około 35zł z przesyłką. W tym przypadku wykorzystałem 2 odcinki po 40cm. Zastosowałem kolor biały zimny. Zasilanie taśmy z zasilacza komputera do którego jest podłączony monitor. Dodatkowo taśma ta była za szeroka (8mm a miejsce na 6mm) ale udało się odpowiednio dogiąć.

  • #15 05 Lip 2011 20:47
    zgf1
    Poziom 23  

    Bardzo ciekawy pomysł, będę brał chyba na warsztat mojego BenQ 17", w sumie przydałby się jakiś oszczędny monitorek mały który byłby ciągle włączony....

    A czy można dać ciepłe białe ledy?

  • #16 08 Lip 2011 00:52
    marcin412
    Poziom 9  

    zgf1 można, ale wtedy obraz będzie wydawał się żóty

  • #17 09 Lip 2011 02:55
    imprezaman
    Poziom 1  

    Hej, gratuluję pomysłu i przeróbek.
    Mam pomysł nie wiem czy dobry ale walę śmiało - może by zastosować zamiast normalnych świetlówek - świetlówki led, nie trzeba by było przerabiać nic. Pozdro

  • #18 10 Lip 2011 14:42
    Dacomos
    Poziom 33  

    imprezaman napisał:
    Hej, gratuluję pomysłu i przeróbek.
    Mam pomysł nie wiem czy dobry ale walę śmiało - może by zastosować zamiast normalnych świetlówek - świetlówki led, nie trzeba by było przerabiać nic. Pozdro


    Pewnie można ale za cenę takiej świetlówki led można kupić monitor :-(
    Sam pomysł i wykonanie ok :-)

  • #19 11 Lip 2011 19:20
    zgf1
    Poziom 23  

    marcin412 napisał:
    zgf1 można, ale wtedy obraz będzie wydawał się żóty

    Ja w sumie lubie ciepłe kolory hehe.
    Mam starego benq, trochę taśm więc będę kombinował...

  • #20 22 Sie 2011 09:28
    MasterM16
    Poziom 9  

    Sukkor_benoth napisał:
    Ja też nie mam regulacji jasności. Zastosowałeś dokładnie takie same jak ja ?
    (biały podkład i silikonowa otoczka). W moim trzeba się dobrze przyjrzeć, by było widać to co u ciebie. Może taka sama listwa ale bez tego silikonowego dodatku i będzie lepiej.


    Silikonowa osłonka zapewnia wodoszczelność żeby można było sobie takie diody np. pod wodą montować. Różnica może być bo silikon może trochę rozprasza światło.

  • #21 07 Gru 2011 09:29
    moddyy
    Poziom 21  

    Fajne taśmy z diodami można powyciągać ze zbitych matryc z laptopa do mniejszych monitorów powinne wystarczyć.

  • #22 07 Gru 2011 12:41
    zgf1
    Poziom 23  

    Tak się zastanawiam, pojawiły się ostatnio taśmy na ledach 5050, one chyba będą lepsze do podświetlenia?

  • #23 15 Gru 2011 08:01
    cooltygrysek
    Warunkowo odblokowany

    Witam co do regulacji podświetlenia to można spokojnie wykorzystać istniejący układ regulacji z inwentera wystarczy podpiąć listwe pod trafo WN na uzwojeniu pierwotnym i po sprawie oczywiście odpowiednio zmodyfikować obwód kontroli prądu rezystorami w pętli sprężenia zwrotnego układu inwentera i mamy pełna kontrole :-) sam tak robiłem 2 lata temu z BenQ ( żal było wyrzucić ) miał uwalone trafo WN .

  • #24 02 Lut 2012 11:32
    djtonka
    Poziom 25  

    Chciałbym zrobić to samo bo lampa mi się spaliła w jednym laptopie 17 cali.Czy równie dobrze można znaleźć odpowiednie napięcie na płycie i zasilić?

  • #25 13 Lut 2012 22:55
    eszm
    Poziom 11  

    Ciekawe rozwiązanie.
    Choć ja myślę zastosować do laptopa Toshiba.
    Kolego cooltygrysek mógłbyś podrzucić schemat przeróbki inwertera zasilającego LED-y.

  • #26 12 Kwi 2012 22:41
    horsky
    Poziom 11  

    Mam pytanie - regulacja jasności przez inwerter...ale na pierwotnym trafa jest zmienne w.cz. Nie wiem jak ono wygląda - może da się wyprostować i dopiero do led. Ale wtedy może okazać się że wzrośnie obciążenie elementu wyk generatora?
    Proszę, napisz jak to zrobiłeś

  • #27 13 Kwi 2012 07:39
    Xseries
    Poziom 12  

    Witam!
    Bardzo ciekawa konstrukcja. Mierzył może kolega ile teraz mniej prądu zużywa monitor?

  • #28 13 Kwi 2012 20:15
    horsky
    Poziom 11  

    Koledzy już to przeszli - dla 18" cali 2 wstążki po 12 segmentów 3 ledowych. Daje to pobór dla Ec=12V ok. 2x2.8W=5,6W. Oglądając dokonania kolegów zastosuję wstążkę 120 led/mb. Myślę że to wystarczający strumień światła - i być może w pewnych warunkach regulacja się przyda. Dodatkowo na stad-by diody nie będą zasilane. Jak wszytko wyjdzie...? - /bo musiałem rozebrać monitor do"0"/ to podzielę się informacją. Nadal zastanawiam się z którego miejsca inwertera pobrać zasilanie led?//

  • #29 18 Kwi 2012 20:06
    mzetz150
    Poziom 10  

    Witam ponownie. Ja w tym lg l192ws diody zasiliłem z 14V z przetwornicy (zasilanie inwertera), wymontowałem całkowicie transformatory inwertera a jeden z kluczy wykorzystałem do załączania podświetlenia, sterowanie z sygnału ON/OFF przez 10kΩ. Oczywiście przed tym upewniłem się, że monitor będzie pracował z całkowicie odłączonym inwerterem. Pozdrawiam

  • #30 20 Kwi 2012 00:05
    horsky
    Poziom 11  

    Czy 14V to nie za dużo powinno być max 12V - czy się nie przegrzeją i nie spalą? W radiu sam miałem taki diody i po roku połowa nie świeci się...

    Dodano po 2 [minuty]:

    Pytam - bo sam będę korzystał z 14V ale planuję zasilić przez 2 diody prostownicze.
