Poprawność schematu i PCB

Tellith 07 Lut 2010 19:41 855 1
  • #1 07 Lut 2010 19:41
    Tellith
    Poziom 9  

    Mam problem z układem - ma być to sterownik serwa modelarskiego, jednak po podłączeniu zasilania (5V z programatora usbasp) atmega znacznie nagrzewa się, a pobór prądu wynosi ok. 2A. Układ nie programuje się, nie ma zwarcia między VCC a masą, ani żadnymi sąsiednimi nóżkami. Sprawdzone na 2 atmegach. W czym może tkwić problem?

    SIG - sygnał do serwa - nie podłączone
    START - od przycisku - nie podłączone

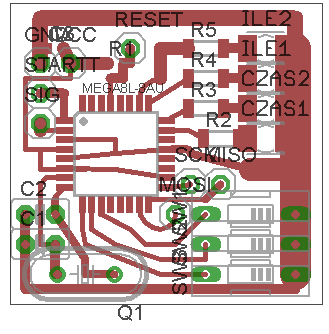

    Schemat i pcb:

    Poprawność schematu i PCB

    Poprawność schematu i PCB

    0 1
  • #2 07 Lut 2010 20:51
    lucas_mcs
    Poziom 22  

    Schemat i PCB zrobione fatalnie, bez znajomości jakichkolwiek zasad...

    Badaj po koleji, najpierw podłącz zasilanie do samej PCB bez zadnych elementow i sprawdz czy faktycznie nie ma zwarcia, potem atmege itd..

    W jakiej obudowie jest ta Atmega?, niektore obudowy maja na spodzie taki wielki PAD masy (kwadrat) i wtedy by ci zwierało vcc z masą
