Plan instalacji antenowej, prośba o opinię

piedrap 16 Lut 2010 17:53 2025 4
  • #1 16 Lut 2010 17:53
    piedrap
    Poziom 9  

    Witam wszystkich forumowiczów.

    W związku ze zmianami w domu planuję przebudować i ulepszyć instalację antenową. Stara jest zrobiona oszczędnościowo i prowizorycznie. Jako, że nie jestem zawodowcem "w temacie", nowa nie będzie oczywiście "pro" ale chciałbym, aby była solidną amatorską.
    Bardzo proszę fachowca/fachowców o opinię i, o ile to możliwe, propozycje zmian i/lub ulepszeń. Będę wdzięczny za rzeczowość wypowiedzi. Mile widziani znawcy warunków lokalnych ale oczywiście nie wyłącznie.

    Lokalizacja: zachodniopomorskie, Mierzyn, Radosna

    Odległość i kierunek do nadajników:
    "Pazim Center" - 5.5 km na 106 st.
    Kołowo - 18.7 km na 130 st.

    Kąt między nadajnikami: 24 st.

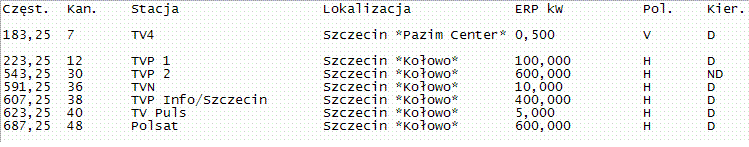

    Nadajniki - stacje:
    Plan instalacji antenowej, prośba o opinię

    Planowana instalacja (w oparciu o elementy dostępne w sklepie "Dipol") na rysunku poniżej:
    Plan instalacji antenowej, prośba o opinię

    Planowane pionowe rozmieszczenie anten na maszcie 3 m wys.:
    1. szczyt - radiowa
    2. ok. 1 m poniżej - TV4 VHF, pol. V, kier. 106 st.
    3. ok. 0.5 m niżej - szerokopasmowa UHF, pol. H, kier. 130 st.
    4. ok. 1 m niżej - TVP1 VHF, pol. H, kier. 130 st.

    Instalacja satelitarna oraz część instalacji od multiswitcha włącznie do gniazd musi pozostać jak na schemacie.
    W przyszłości, po pełnym uruchomieniu DVB-T w Szczecinie i w miarę możliwości finansowych (zakup przystawek lub nowych TV), planowana likwidacja anten VHF.

    Pozdrowienia.
    Piotr

    0 4
  • #2 16 Lut 2010 18:19
    irekr
    Moderator

    Jeżeli do Pazimia masz 5 km to wzmacniacz jest zbyteczny.
    Podłączenie anteny poziomej na kanał 12 ty z prostym podłączeniem anteny pionowej na k. 7my zaowocuje szaleństwem odbić na obu kanałach. Bez odpowiedniego wytłumienia kanału 12go na antenie pionowej i kanału 7go na antenie poziomej będzie jedno wielkie odbicie. Sygnał odbity nigdy nie ma polaryzacji takiej samej jak padający.
    To połączenie anten trzeba będzie zrobić inaczej, ale jest do zrobienia. Pozostaje pytanie czy warto wydawać kasę na tą antenę
    Do wykazu kanałów z Kołowa dopisz sobie kanał 41 DVB mocą 100 kW od 1go kwietnia. I nie będzie to kawał.....

    0
  • #3 16 Lut 2010 20:17
    piedrap
    Poziom 9  

    Dziękuję irekr za szybką reakcję. Pozwolisz jeszcze zająć sobie trochę czasu?

    irekr napisał:
    Jeżeli do Pazimia masz 5 km to wzmacniacz jest zbyteczny.

    Planowałem, bo wyszukałem w Necie info, że zachodnia wiązka jest wytłumiona ze względu na zachodnich sąsiadów. Jeżeli tak jest rzeczywiście to czy jednak nie będzie on potrzebny? Bardziej rozbudowanej anteny nie chciałbym już instalować.
    irekr napisał:
    Podłączenie anteny poziomej na kanał 12 ty z prostym podłączeniem anteny pionowej na k. 7my zaowocuje szaleństwem odbić na obu kanałach. Bez odpowiedniego wytłumienia kanału 12go na antenie pionowej i kanału 7go na antenie poziomej będzie jedno wielkie odbicie. Sygnał odbity nigdy nie ma polaryzacji takiej samej jak padający.
    To połączenie anten trzeba będzie zrobić inaczej, ale jest do zrobienia.

    Czy wobec tego poniższa modyfikacja wystarczy, czy trzeba budować bardziej skomplikowaną instalację na filtrach?
    Plan instalacji antenowej, prośba o opinię
    irekr napisał:
    Pozostaje pytanie czy warto wydawać kasę na tą antenę

    No cóż, jeszcze co najmniej przez rok będą w domu używane 2-3 analogowe odbiorniki a dekodery cyfrówki chwilowo odpadają.
    irekr napisał:
    Do wykazu kanałów z Kołowa dopisz sobie kanał 41 DVB mocą 100 kW od 1go kwietnia. I nie będzie to kawał.....

    Dzięki, zanotowane

    0
  • Pomocny post
    #4 17 Lut 2010 09:39
    irekr
    Moderator

    Jeżeli ta zwrotnica jest zestawem filtrów pasmowych dedykowanych na Szczecin to bedzie dobrze.
    Wyciecie kierunku zachodniego oczywiscie istnieje ale przypuszczam ze nie jest aż takie silne. Jeżeli zastosujesz zwrotnicę taka jak opisujesz, to mozna bedzie użyć wzmacniacza. Poprzedni układ nie pozwalał na to z uwagi na niebezpieczeństwo wzbudzenia całego układu.

    0
  • #5 18 Lut 2010 08:06
    piedrap
    Poziom 9  

    Irekr, dziękuję bardzo za pomoc, jak na razie wszystko jasne.
    Biorę się za kompletowanie sprzętu i wykonanie instalacji.
    Temat uważam za zamknięty. Po zakończeniu robót pozwolę sobie zrobić dopisek info jak działa.
    Pozdrawiam. Piotr


    Temat zamykam.
    Jeżeli będzie potrzeba ponownego "otwarcia" tematu, to proszę o info na PW. [SP5ANJ]
