Witam.
Szukam schematu CB-Radia Alan 100(bez plus) bądź 77-100.
Schematy które znalazłem na forum nie pasują do cb-radia które posiadam.
Pytałem wujka lecz też nic nie pomógł (google).
Mianowicie z przodu na radiu widnieje napis Alan100, jednak opisy elementów nie pasują do tego co jest w rzeczywistości (posługując się schematem który tu znalazłem:
https://www.elektroda.pl/rtvforum/topic68126-30.html#184273#184273 ).
Jedyne co znalazłem to ten temat kolegi Artura k. : https://www.elektroda.pl/rtvforum/topic555973.html .
Opisuje on problem z radiem cb które wydaje się mieć oznaczenia elementów podobne do mojego (tj. C2078 - Q22, C2314 - Q21, KIA 7217 - IC-2).
Moje radio to model który posiada zmianę kanałów w gruszce, oraz szybką fabryczną "19".
=========================================================

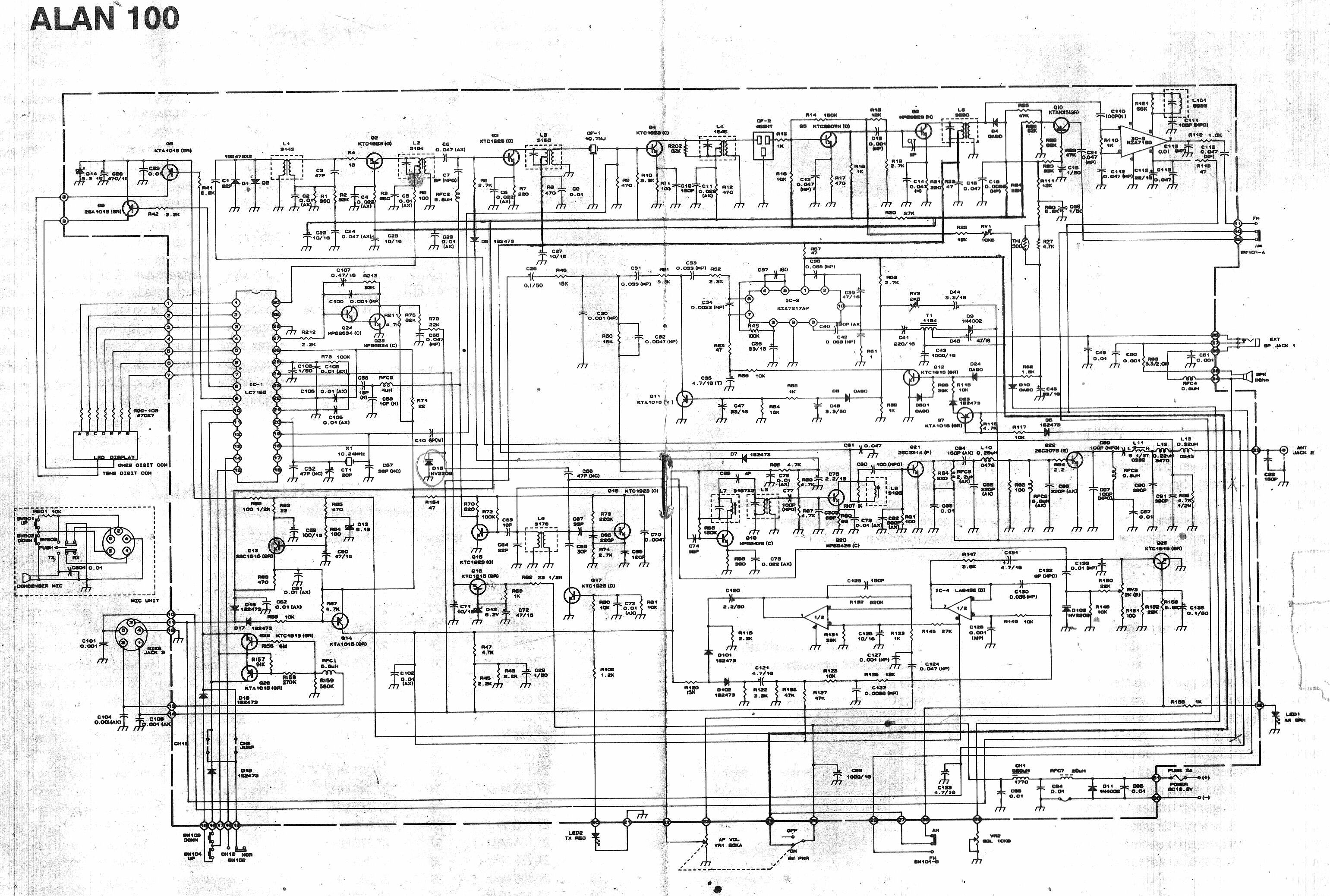

Znalazłem schemat którego szukałem (załącznik poniżej). Nie jest niestety wystarczająco czytelny.
Proszę o informację gdyby ktoś posiadał czytelniejszy.
