Witam
Mam za zadanie stworzyc dany układ w listingu Pspice :

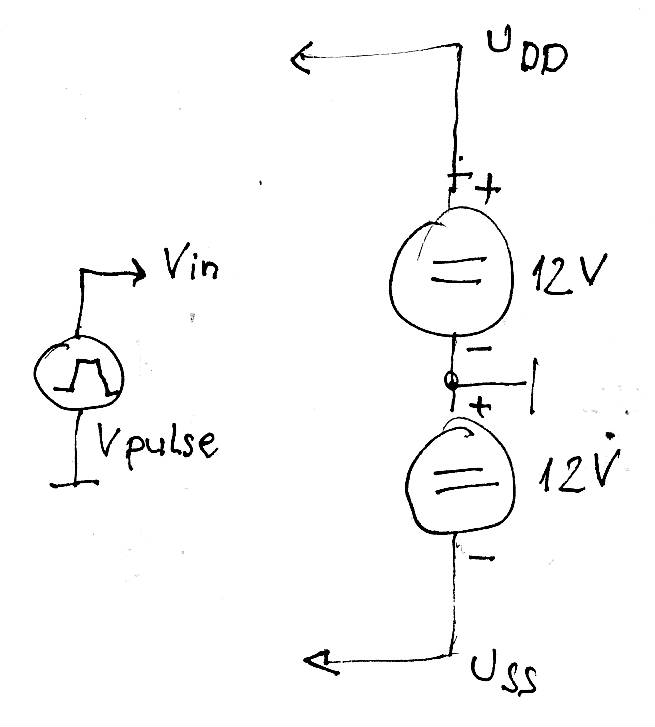

Stworzyłem coś takiego :
** ** ** ** ** ** ** ** **
*** *** *** *** *** *** **
**** zrodla napieciowe****
Vdd Vdd 0 1.4
Vss Vss 0 -0.7
Vin Vin 0 DC 2 Pulse(0.01 1.4 1n 0.1n 100n 100u 200u)
**** tranzystory ****
M1 Vout 102 Vdd Vdd WP W=1u L=1u
M6 1 1 Vdd Vdd WP W=0.5u L=0.4u
M7 102 1 Vdd Vdd WP W=0.5u L=0.4u
M2 Vout 102 101 Vss WN W=0.5u L=2u
M3 101 101 Vss Vss WN W=5u L=0.5u
M4 1 Vout 2 Vss WN W=2u L=0.4u
M5 102 Vin 2 Vss WN W=2u L=0.4u
M8 2 101 Vss Vss WN W=20u L=1u
.model WN NMOS(Level=49 L=0.35u Vto=.4655 Tox=7.700E-09 Nsub=2.9E+16 Xj=3.000E-07
+Ld=.175u Uo=4.035E+02 UCRIT=175k Uexp=.2 Vmax=50k Neff=3.8 Delta=1.000E-02
+Rsh=8.200E+01 Cgso=1.120E-10 Cgdo=1.120E-10 Cj=9.300E-04 Cjsw=2.800E-10 Mj=3.100E-01
+Mjsw=1.900E-01 Pb=6900E-01 KF=2.810e-27)
*
.model WP PMOS(Level=49 L=0.35u Vto=-.6170 Tox=7.700E-09 Nsub=2.9E+16 Xj=3.000E-07
+Ld=.075u Uo=1.296E+02 UCRIT=125k Uexp=.25 Vmax=26.5k Neff=1.3 Delta=1.000E-02
+Rsh=1.560E+02 Cgso=7.420E-11 Cgdo=7.420E-11 Cj=1.420E-03 Cjsw=3.800E-10 Mj=5.500E-01
+Mjsw=3.900E-01 Pb=1.020E+00 KF=1.090E-27)
*
* Instrukcje i polecenia
.options ITL2=200 ITL4=1000 ITL5=60000
*.DC Vin 0 3 5m V1 list 1.6 1.85V 2.1 2.5 3V
.tran 100n 100u
.probe I(Vin)
.end
Jednak nie działa, czy jest ktoś w stanie powiedzieć dlaczego? i jak zrobić wykres mocy? Siedzę nad tym drugi dzień i byłbym bardzo wdzięczny za jakąkolwiek pomoc!!
