[Altium Desinger] Dodawanie elementów 3d do bibliotek

blue_17 05 Mar 2010 15:15 4474 4
  • #1 7787025
    blue_17
    Poziom 32  
    Witam mam pytanie jak,

    w jaki sposób można dodać modele 3d do bibliotek tak aby później na płytce wyświetlały się ?

    Mam możliwość wymodelowania sobie każdego elementu i zapisania go w formacie .STEP co jak znalazłem w sieci jest niezbędne

    Dodam iż chcę dodać te 3D body do istniejących już bibliotek

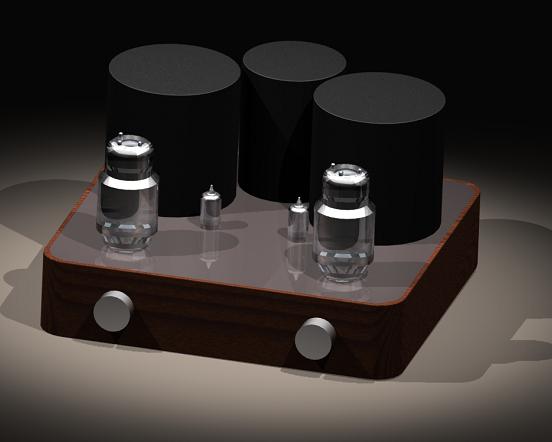

    Modelowałem już w 3D np. lampy elektronowe przykład poniżej, model nie jest doskonały ale miał oddawać tylko rozmiary i kształt lampy


    [Altium Desinger] Dodawanie elementów 3d do bibliotek
  • Pomocny post
    #2 7792725
    kemot55
    Poziom 31  
    Użyj na poziomie biblioteki: Place 3D Body -> Generic Step Model
    Będziesz miał trochę zabawy z pozycjonowaniem :-)
  • Pomocny post
    #4 7793935
    kemot55
    Poziom 31  
    Umiesz dodać do biblioteki footprint'ów nowy element?
    Jeżeli tak to na płaski rysunek padów nanosisz wyżej wspomnianym poleceniem model 3D. Jeżeli model jest narysowany w innej płaszczyźnie niż pady trzeba użyć polecenia z menu Tools,3D Body Placement,Align Face with Board (to polecenie orientuje płaszczyzny) a następnie (najlepiej na widoku 2D) można ustawić ciało 3D.
    Oczywiście można to też zrobić automatem, ale to już więcej opisywania. Musisz popróbować. W razie problemów pytaj.
