PSpice - mam problem z symulacą obwodu - POMOCY

plejek 10 Mar 2010 20:00 3511 6
REKLAMA
  • #1 7811222
    plejek
    Poziom 9  
    Siema

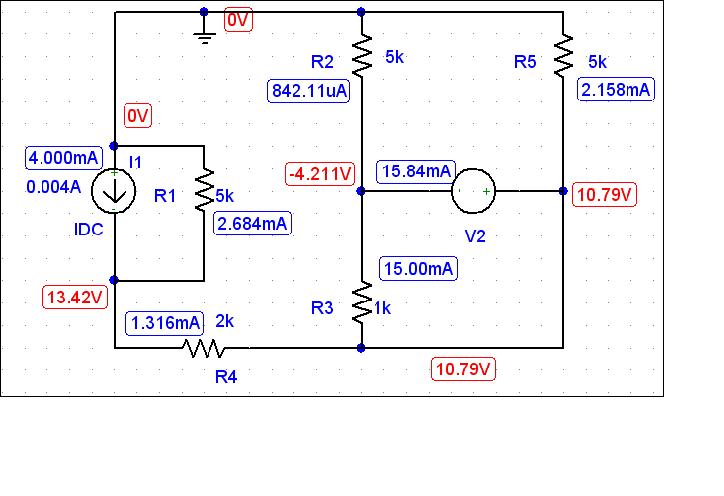

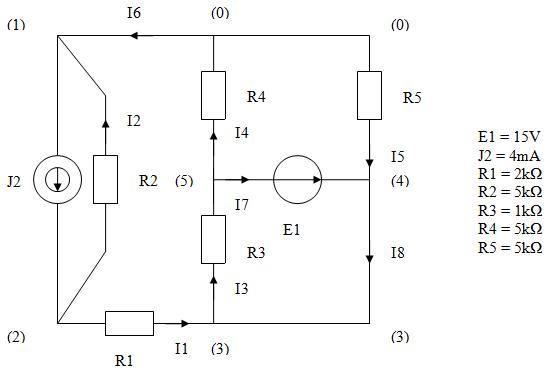

    W programie PSpice zapisałem formułę poniższego obwodu następująco:
    -------------
    OBWOD
    R1 2 3 2kohm
    R2 2 1 5kohm
    R3 3 5 1kohm
    R4 5 0 5kohm
    R5 0 4 5kohm
    VE1 4 5 DC 15V
    IJ2 1 2 DC 4mA
    .PRINT DC I(R1) I(R2) I(R3) I(R4) I(R5) I(VE1) V(0,1) V(2,0) V(3,0) V(4,0) V(5,0)
    ------------------------------------------------------------------------------
    Proszę o poprawienie mojej formuły gdyż wyniki mi źle wychodzą.Screeny z symulacji potrzebuję do sprawozdania. Tworzyłem tą formułę z pomocą instrukcji i nie wiem gdzie jest błąd. Dla ułatwienia podam kilka wyników które powinny wyjść
    I1 = I’1 + I’’1 = 2,1053 – 0,7876 = 1,3177mA
    I2 = I’2 + I’’2 = 1,8947 + 0,7876 = 2,6823mA
    I3 = I’3 + I’’3 = 0 + 15 = 15mA
    I4 = I’4 + I’’4 = 1,0526 – 1,8938 = -0,8412mA
    I5 = I’5 + I’’5 = -1,0526 – 1,1062 = -2,1588mA


    PSpice - mam problem z symulacą obwodu - POMOCY
  • REKLAMA
  • #2 7811314
    rafus89
    Poziom 14  
    Te prądy wychodzą Ci ujemne z tego powodu że na schemacie mają złe kierunki.
  • REKLAMA
  • #3 7811521
    plejek
    Poziom 9  
    wiem ze trzeba zmienic kierunki ale te wyniki co napisałem powyżej wyszły mi na kartce metodą superpozycji i chcę zeby wychodziły mi takie same w pspice co do wartosci bezwzględnej, da się to jakoś zrobic ?
  • REKLAMA
  • #4 7811535
    rafus89
    Poziom 14  
    A robisz pomiary dokładnie w tych punktach gdzie masz zaznaczone prądy? jeśli tak to muszą Ci wyjść takie same.
