Citroen Xantia 1.9td wentylatory chłodnicy nie wyłączają się

Buba44 21 Mar 2010 12:11 10784 9
  • #1
    Buba44
    Level 13  
    Witam,
    od srogiej zimy mam problem z wentylatorami chłodnicy w mojej XII 1.9TD.
    Objawy są takie że po przekręceniu kluczyka zanim jeszcze zagrzeje świece żarowe wentylatory już się rozkręcają na maksymalnych obrotach! zimą był koszmar z zapalaniem teraz jest cieplej to da się odpalić.
    Podłączałem nowe czujniki ze sklepu do przewodów nic się nie zmieniło cały czas po przekręceniu kluczyka wentylatory na max obrotów.

    są trzy czujniki niebieski, brązowy i zielony, z Haynesa wynika że zielony jest do dozowania dawki paliwa, niebieski jest od wskaźnika temperatury silnika na pulpicie a brązowy jakoś tak opisali że nie wiadomo o co chodzi. Odłączając niebieski faktycznie wskazówka temperatury od razu leci w dół wiec czujnik jest ok i obwód też. Zielony jak odłączam to nic się nie dzieje wiec pewnie jest od dawki paliwa i bez gazu nic sięnie zmienia.
    Dziś zmierzyłem napięcie jakie idzie na czujnik brązowy. i okazuje się że miernik pokazuje 5V ale napięcie skacze od 1V do 5V różne wartości 2,4V itd. wiec wynika z tego że to problem z jakimś stabilizatorem który zasila ten czujnik.

    Pytanie mam takie czy może ktoś zmierzyć jakie ma napięcie na czujniku brązowym u siebie w X. i gdzie jest zlokalizowany stabilizator do tego czujnika bo Haynes pisze że gdzieś w panelu z zegarami ale nic więcej nie pisze.

    I oczywiście sprawdziłem włącznik klimy... nic nie zmienia czy włączona czy wyłączona ;).
    później wrzucę fotki silnika i schematów z Haynesa, ale niestety nic z nich nie wynika.
    No i jak wyjmę przekaźniki to wentylatory się zatrzymują :)
    Ethernet jednoparowy (SPE) - rozwiązania w przemyśle. Szkolenie 29.09.2021r. g. 11.00 Zarejestruj się za darmo
  • Multimetr FlukeMultimetr Fluke
  • #2
    wergilek
    Level 14  
    Odłącz wtyk od presostatu od klimy Jest on na cieńszej rurce od klimy za skraplaczem [chłodnicą]
  • Multimetr FlukeMultimetr Fluke
  • #3
    User removed account
    User removed account  
  • #4
    Tommi029
    Level 17  
    O ile pamiętam jest on (bitron) pod lewym przednim reflektorem.
  • #5
    User removed account
    User removed account  
  • #6
    Buba44
    Level 13  
    witam,
    Rozkręciłem kawałem auta wokoło leflektora od strony kierowcy i znalazłem takie ustrojstwo jak na zdjęciu.
    Citroen Xantia 1.9td wentylatory chłodnicy nie wyłączają się
    Jak ten Biton ma wyglądać?
    - sprawdzone jest to moduł od automatycznej skrzyni biegów.

    drugie zdjęcie to gdzie to ustrojstwo się znajduje :) pod półką akumulatora.
    Citroen Xantia 1.9td wentylatory chłodnicy nie wyłączają się


    trzecie zdjęcie to lokalizacja i wygląd dwóch czujników temperatury, niebieski to wskaźnik na zegarach, brązowy to ten co odpowiada za pracę wentylatorów.
    zmierzy mi ktoś jakie ma na nim napięcie?
    Citroen Xantia 1.9td wentylatory chłodnicy nie wyłączają się

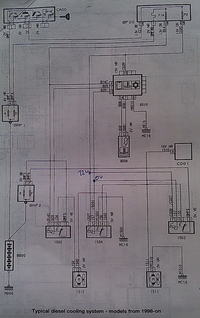

    no i wrzucam jeszcze schemat z Haynesa do XII po 98.
