Najprostszy nadajnik TV dobór cewki

29 Mar 2010 14:19 3561 1
  • Poziom 8  
    Witam, znalazłem w necie ciekawy dla mnie schemacik. prostego nadajnika tv.
    chcę go wykonać w celach szkoleniowych, a tak że dokonać pewnej przeróbki.
    Cewka wykonana jest z drutu 0,5 ma 4 zwoje na wiertle o średnicy 5mm, na elektrodzie znalazłem link do strony, która oblicza indukcyjność cewek i wyniosła ona 0.06µH więc wynosi ona 60nH, moje pytanie brzmi, czy któraś z poniższych cewek smd pasowała by jako zamiennik zwykłej cewki?
    1-Cewka SMD 0603 56nH 0,6A 0,31Ohm
    Najprostszy nadajnik TV dobór cewki
    2-Cewka SMD 0805 56nH 0,5A 0,25Ohm
    Najprostszy nadajnik TV dobór cewki
    3-Cewka SMD 1008 56nH 1,0A 0,12Ohm
    Najprostszy nadajnik TV dobór cewki

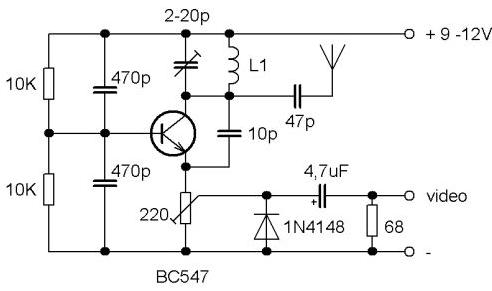

    a oto schemat urządzenia:
    Najprostszy nadajnik TV dobór cewki
    Będzie to działać? Dziękuję za odpowiedź



    Może zamiast budować nadajniki, warto by popracować nad pisownią?
    Popraw to, zanim temat trafi do kosza. /c2h5oh/
  • Poziom 34  
    Teoretycznie powinno działać z cewką SMD. Jednak z taką cewką układ może zachować się gorzej. Ponadto moim zdaniem te cewki mogą mieć sporą pojemność. Przy 1-3 kanale można próbować z takimi cewkami.
