Zestaw 2.1 by ch482b - "Po taniości"

ch482b 30 Mar 2010 20:59 4392 9
  • Zestaw 2.1 by ch482b - "Po taniości"
    Witam
    Jest to moja pierwsza taka poważna konstrukcja .Pomysł na taki zestaw wpadłem gdy walała się po piewnicy obudowa po starym deku UNITRA i troszkę płyty wiórowej .Satelitki zrobiłem o wiele wcześniej z myślą na sprzedasz ale nie udało mi się wykonać ich tak jak chciałem .Ten zestaw miał służyć do mp3,płyt cd,telewizora,psp i telefonu.Nie jest to zestawik do komputera ale do biurka.

    Zacząłem od budowy subwoofera .Na początku kupiłem głośnik.Jest to głośnik 16cm 4 ohm 50w firmy MRS.Pokusiłem się go kupić bo moim zdaniem porządny głośnik powinien mieć duży magnes a ten akurat miał największy i cena odpowiadała.
    Obudowa nie liczona robiona na oko ,ale na moje uszy jest w sam raz .Może troszkę za duża ,ale może dla tego że sie bałem że będzie za mała.:D
    Na początku pociełem z tatą płyty.Poskręcałem płyty ze sobą wkrętami do drewna i zaszpachlowałem.Następnego dnia tata pomógł mi wyciąć otwór na głośnik ,br i na terminal.Później wszystko zeszlifowałem na gładko.Br ma 5 cm szerokości i 20 długości , zwrotnice zrobiłem sam .W środku kanty zalane silikonem.Cała obudowa została wygłuszona gąbką o grubości 4 cm.Może i za duża ale taką tylko miałem.Zostało mi troszkę farby do drewna wodoodpornej więc pomyślałem po co mam sie bawić z okleiną pomaluje i będzie spokój.Farba wyschła dopiero po czterech dniach .Gdy wsadziłem głośnik i postawiłem na podłodze pomyślałem że brakuje jakiś nóżek.
    Spojrzałem na rączki od szafek ii ii :D.I zamontowałem je na wkrętach od środka.

    Gdy zaczełem budować wzmacniacz to nie miałem pojęcia jakiej mocy on ma być .
    Poczytałem,pogrzebałem i wybrałem końcówkę mocy na satelitki tda 1554q a do subwoofera tda 2030a .Czemu akurat to , bo kit tda 2030a kupiłem za 10 zł od kumpla a tda 1554q miałem.Jako trafo dałem od mini wieży ma jakieś 50wat.
    Po wyprostowaniu daje 2x20v i 2,2a a więc w sam raz.Pojemność kondensatorów w zasilaczu to 4700µ. Miał być cd więc wpadłem na pomysł aby wstawić stary cd rom od komputera .To był mały wydatek bo nie całe 12 zł z przesyłką.Aby odpalić cd trzeba zasilacz komuterowy 250wat,to też mały wydatek bo jakieś 15 zł z przesyłką.Gdy wszystko poskładałem i polutowałem do kupy nie było żadnych problemów,brumów w głośnikach itp.Na przednim panelu jest bezpiecznik ,przełącznik sieciowy ,potencjometr głośności 2x47kΩ,przełącznik do zmiany biegu wentylatora tzn .albo 5v albo 12v.A na końcu jet przełącznik do zasilania cd.

    Moje wydatki to :
    terminale głośnikowe 4 zł
    2 przełączniki 3 zł
    przełącznik sieciowy 2,50 zł
    cd-rom 12 zł
    zasilacz 15 zł
    głośnik 40 zł
    br 2,50 zł
    Nalepki (literki) 2zł

    Razem :około 90 -100 zł.

    Żeby nie to że miałem dużo rzeczy w domu to bym sie nawet tego nie podiął

    Czas jaki poświęciłem na budowę to z 10 weekendów a może i więcej.:D

    Odsłuch :
    Naprawdę nie spodziewałem się że będzie aż tak głośno.Jest czysto i jest oddawane całe pasmo.Świetnie się gra ,słucha muzyki i ogląda filmy !!

    Przy budowie wiele sie nauczyłem i mam nadzieje że wam tez sie podoba.
    Mam 14 lat i jestem naprawdę zadowolony ze swojego dzieła.

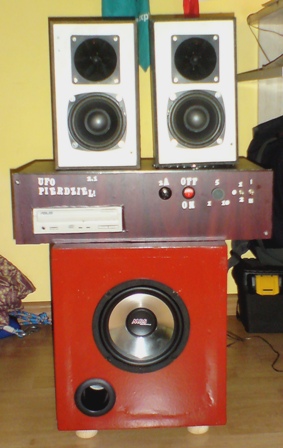

    A teraz kilka fotek :
    Zestaw 2.1 by ch482b - "Po taniości" Zestaw 2.1 by ch482b - "Po taniości" Zestaw 2.1 by ch482b - "Po taniości" Zestaw 2.1 by ch482b - "Po taniości"

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    ch482b
    Poziom 14  
    Offline
    Specjalizuje się w: elektronika
    ch482b napisał 143 postów o ocenie 49, pomógł 0 razy. Mieszka w mieście Suwałki. Jest z nami od 2009 roku.
  • #2
    life27
    Poziom 15  
    mnie tylko zastanawia po co autor tego zestawu szpachlował otwory po wkrętach :)
  • #3
    Freeman_85
    Poziom 13  
    Cześć. Jak wykonałeś zwrotnice? Do suba lepiej stosować filtr aktywny. Jakie głośniki użyłeś do satelit?
  • #4
    ch482b
    Poziom 14  
    Freeman_85 napisał:
    Cześć. Jak wykonałeś zwrotnice? Do suba lepiej stosować filtr aktywny. Jakie głośniki użyłeś do satelit?

    Filtr to prosta sprawa kondensator jakieś 25uµ 250v i jakiś dławik z transformatora małego i tyle ;]
    A co do filtra aktywnego to juz myślałem nad ta opcją ale cena nie odpowiadała.
    Głośniki to piezoelektryczne i jakieś no name 10 cm średnio-nisko tonowe 8ohm 50wat.
    Jest w nich zwrotnice z jakiś kolumn Jamo czy coś takiego .Pisze na płytce 70wat 8ohm 2way.Dałem na allego ra nie jakieś 40 zł z przesyłką.Świetnie się sprawują
  • #5
    sebek5g
    Poziom 13  
    Witam.Ja sie przyczepie jedynie do zasilacza komputerowego nie potrzebnie go tam upychałeś wystarczyło kupić stabilizatory napięcia LM7812 i LM7805 i wstawić mały transformator,a tak to Ci pożera 250W
  • #6
    ch482b
    Poziom 14  
    sebek5g napisał:
    Witam.Ja sie przyczepie jedynie do zasilacza komputerowego nie potrzebnie go tam upychałeś wystarczyło kupić stabilizatory napięcia LM7812 i LM7805 i wstawić mały transformator,a tak to Ci pożera 250W

    Dobra myśl .:!:
    Nawet nie wpadło mi to do głowy.
    Uzyskam wtedy więcej miejsca i może wstawię przedwzmacniacz albo wysterowanie na led :D
  • #8
    alien2
    Poziom 12  
    sebek5g napisał:
    Witam.Ja sie przyczepie jedynie do zasilacza komputerowego nie potrzebnie go tam upychałeś wystarczyło kupić stabilizatory napięcia LM7812 i LM7805 i wstawić mały transformator,a tak to Ci pożera 250W

    Sam CD-Rom nie ma prawa wziąć 250W. 250W to jest moc maksymalna zasilacza, a nie pobierana ciągle - pobierana jest zależna od obciążenia.
  • #9
    joy_pl
    VIP Zasłużony dla elektroda
    sebek5g napisał:
    Proszę schemat takiego zasilacza tylko ja bez tyego rezystora zakładm i diody
    .Zmieścisz i przedwzmacniacz jak i wskaźnik.
    https://obrazki.elektroda.pl/27_1270045401.jpg
    Przy zasilaniu 12V stabilizator 7812 nie będzie prawidłowo działał, musi być, co najmniej 14,5-15V.
  • #10
    sebek5g
    Poziom 13  
    To fakt nie dopisałem.Stabilizator wytrzymuje do 35V napięcia wejściowego więc nie ma żadnego problemu żeby można było wykonac taki zasilacz
