Domowa instalacja antenowa

Witam,

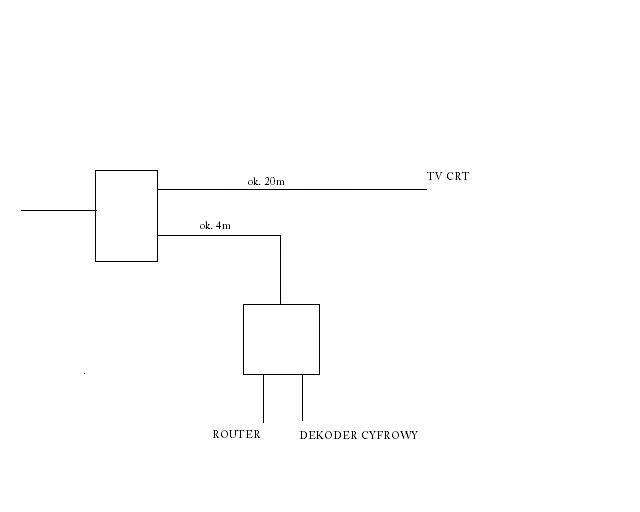

Proszę o pomoc w zrobieniu instalacji antenowej. Ponieważ nie posiadam wiedzy na ten temat, pomijając wszystkie potrzebne wartości stworzyłem taką oto instalacje:



Posiadam dwa splittery:
- Tratec TRIS 202F,



- Tratec TRIS 210E,




Tylko nie wiem, który gdzie użyć


Proszę o stwierdzenie czy jest ona poprawna i czy nie będzie zakłóceń oraz czy nie będzie słabego sygnału na dekoderze cyfrowym.

Dzięki za pomoc

Z czego bierzesz sygnał?
Kim jest ten pan o nazwie "ruter"?

Sygnał jest z telewizji kablowej a router - urządzenie sieciowe

Źle przedstawiłem schemat



Pozwolę sobie przypomnieć o regulaminie pkt. 15.
Poprawiłem. [SP5ANJ]

leeroyth wrote:

Proszę o stwierdzenie czy jest ona poprawna i czy nie będzie zakłóceń oraz czy nie będzie słabego sygnału na dekoderze cyfrowym.

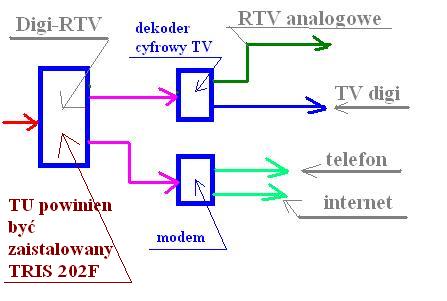

Proponuję takie rozwiązanie.




Pozdrawiam.

SP5ANJ - niestety, nie jest to dobre rozwiązanie.
Na początku powinien być tris210.
Chodzi o odfiltrowanie zakłóceń kanału zwrotnego (ingres).
Oczywiście można puścić TV analogową z dekodera, ale ostatnio, po prikazie unii o poborze prądu okazuje się, że część dekoderów nie puszcza sygnału analogowego w standby.
Więc tą gałąź od TV podzielił bym trisem 202.

Jeśli dobrze rozumiem pierwszy schemat autora:
w jednym pokoju dekoder cyfrowy i modem
w drugim TV analog
Kupujemy RPS (filtr kanału zwrotnego 5-65MHz) i robimy tak:

Witam

Dla przykładu, podaję standardowe podłączenie instalacji TVK np. w UPC .




Pozdrawiam.

dzięki za pomoc

Mam jeszcze pytanko. Po dotknięciu koncentryka wchodzącego do domu i dotknięciu obojętnie którego kabla za pierwszym splitterem pojawia się "milutkie łaskotanie" . Wystarczy jakiś przewód do śrubki splittera i np. do kaloryfera??

leeroyth wrote:

Po dotknięciu koncentryka wchodzącego do domu i dotknięciu obojętnie którego kabla za pierwszym splitterem pojawia się "milutkie łaskotanie"

W 90% przypadków - odpowiedzialny za te napięcia (mogą być od 100V do 230V ) jest sam telewizor. A dokładnie to przebicie pomiędzy jego GND masą (gniazda anteny) a jego przetwornicą (zasilaniem TV z sieci) .

Quote:

Wystarczy jakiś przewód do śrubki splittera i np. do kaloryfera??

To już nie te czasy.
Nie pisz nic o kaloryferze bo co po niektórzy mogą Cie zlinczować.

W poprawnej instalacji napięcia "sieciowego" ~230V masz trzy przewody (tak dla uproszczenia).
Jeden z nich zółto-zielony jest to masa/uziom/GND i jest podłączony jako "bolec" w gniazdku sieciowym a i również podłączony jest (powinien być) z instalacją wzmacniaczy w TVKablowej i/albo wzmacniacza antenowego wewnętrznego i zewnętrznego.

Jeżeli we wtyczce do zasilania TV i/lub wzmacniacza - nie ma wtyku "bolca" - to musisz jakoś dopasować instalację.

W 10% sprawdza się przełożenie (odwrotnie "biegunowość" wtyku sieciowego) wtyku w gniazdku.


Pozdrawiam.

Wielkie dzięki za zainteresowanie się tematem
