Sterowania tyrystorów- badanie prostowników sterowanych

pajaqs 28 Kwi 2010 17:58 8956 9
  • #1 28 Kwi 2010 17:58
    pajaqs
    Poziom 9  

    Witam.
    Nie chciałbym zakładać nowego tematu, bo interesuje mnie wykorzystanie układu sterowania mostkiem tyrystorowym tutaj podanego nie do migomatu a do stanowiska laboratoryjnego ( badanie prostowników sterowanych). Z tym, że będzie to mostek w pełni sterowany ( 6 tyrystorów).
    Sterowania tyrystorów- badanie prostowników sterowanych
    Nie będzie transformatora ( promotor chce mieć napięcie sieci).
    Czy taka modyfikacja ma szansę działać?
    Sterowania tyrystorów- badanie prostowników sterowanych
    ( układ po wyjściach T4, T5 i T6 jest taki sam jak na wyjściach T1,T2,T3 czyli darlingtony itd. - po prostu nie chciałem zaśmiecać jeszcze bardziej schematu)
    Tyrystory z tej samej fazy powinny być załączane co 180 stopni ( T1 a po 180 stopniach T4 itd.) Jako, że tranzystory BS170 zastosowane przez kolegę patryka mają przesunąć napięcie synchronizujące o 180 stopni względem napięcia na wejściu tyrystorów, to podając bezpośrednio na OPa sygnał powinienem otrzymać impuls w trakcie ujemnego półokresu sinusoidy.
    Wiem na pewno, że nawet jak to ruszy to układ ten nie pozwala mi sterować w pełnym zakresie. Tyrystor T1 przestaje przewodzić w punkcie t3 na rysunku poniżej( czyli zakres maksymalnie 90 stopni) a pełne sterowanie byłoby do t4 ( zakres 120 stopni). Ale to w sumie pikuś, jeśliby to ruszyło.
    Sterowania tyrystorów- badanie prostowników sterowanych

    Jako, że tyrystory będą prostować napięcie 3x400 to muszę też pomyśleć nad separacją wysokiego i niskiego napięcia; czy coś innego poza transformatorami na wyjściu układu sterowania można by było zastosować ?

    Post został wydzielony z innego tematu.
    [Akrzy]

    0 9
  • Pomocny post
    #2 28 Kwi 2010 20:04
    archanoid
    Poziom 25  

    Witam. Wpierw zapoznaj się z zasadą sterowania mostka 3 fazowego w pełni sterowalnego czyli 6 tyrystorów.Tutaj masz ładnie opisaną zasadę działania i sterowania takim mostkiem łącznie z animacjami jak powinny być wyzwalane tyrystory. Separacja przy takich napięciach to bezwzględna konieczność. Od strony wejścia można zastosować transoptory ale ja jestem zwolennikiem transformatorów. Natomiast od strony wyjściowej także transformatory . Dobrym sposobem jest "burst" czyli paczka impulsów. Oto gotowy schemacik tylko dobrać wartości elementów.
    Sterowania tyrystorów- badanie prostowników sterowanych

    0
  • #3 29 Kwi 2010 10:14
    pajaqs
    Poziom 9  

    Dzięki za schemat.
    Modyfikacja schematu ze sterowania spawarki, którą wyżej podałem jest totalnie bez sensu (wiem, że jakby to działało to i tak nie będę mieć pełnego sterowania - tylko 3/4 zakresu)? Czy chociaż sama idea jest poprawna? Bo załączanie powinno być prawidłowe. Można albo dwa impulsy przesunięte co PI/3 albo jeden dłuższy niż PI/3 a w tamtym schemacie impuls trwa aż do przejścia napięcia danej fazy przez zero czyli więcej niż PI/3.
    Przebiegi

    A wracając do podanego przez Ciebie schematu. Stanowisko laboratoryjne ma pozwalać sterować 4 typami prostowników ( jednofazowe jednopołówkowy, mostkowy i trójfazowy jednokierunkowy i mostkowy). Czy taka modyfikacja ma prawo działać w przypadku sterowania trójfazowego jednokierunkowego ? Niebieskie kwadraty to przerwy.
    Sterowania tyrystorów- badanie prostowników sterowanych
    I jeszcze jedna sprawa, sterowanie fazowe wprowadza do sieci "śmieci". Na schemacie brak transformatora ( w mojej pracy też ma nie być jak już wcześniej pisałem). Czy jest sens dodać trafo chociażby z przekładnią 1:1 aby odseparować układ prostownika od sieci ?

    0
  • #4 29 Kwi 2010 16:00
    archanoid
    Poziom 25  

    Witam. Żadnej modyfikacji schematu nie musisz robić . Jeśli chcesz sterować mostkiem jednofazowym jednopołówkowym (czyli jeden tyrystor ) podpiętym pod przewód L1 to wyzwalasz tyrystor z transformatorka Ty1. Analogicznie jeśli będzie to pełny mostek czy to półsterowny 2T+ 2D lub w pełni sterowalny 2T+2T wyzwalasz tyrystory z odpowiednich wyjść. Ten sterownik jest na tyle uniwersalny że można sterować nim wszystkie wymienione przez ciebie prostowniki.

    0
  • #5 29 Kwi 2010 16:59
    pajaqs
    Poziom 9  

    Czyli w przypadku mostka jednofazowego 4T zasilam tylko fazę L1 i z transformatora Tr4 wyzwalam tyrystor T1 oraz T4 a z transformatora Tr5 wyzwalam tyrystor T2 oraz T3? Czyli jedna faza - 1/3 układu wykorzystana.
    Sterowania tyrystorów- badanie prostowników sterowanych
    Czy w tym układzie da się w ogóle sterować za pomocą potencjometru wykorzystując zasilanie scalaków TCA785 czy trzeba się posiłkować zewnętrznym zasilaczem ?

    0
  • #6 29 Kwi 2010 21:58
    archanoid
    Poziom 25  

    Witam.Można zastosować osobny zasilacz lub jeśli sterownik będzie zasilany z 3 faz zastosować prostownik 3 fazowy jednopołówkowy podpięty pod transformatory synchronizujące. Masa układu i tak jest wspólna.
    Sterowania tyrystorów- badanie prostowników sterowanych

    0
  • #7 29 Kwi 2010 22:37
    Anonymous
    Użytkownik usunął konto  
  • #8 30 Kwi 2010 06:07
    archanoid
    Poziom 25  

    Witam. Odnośnie transformatorów synchronizujących nie ma tu większych wymagań . Można zastosować choćby proste zalewane do druku o napięciu wtórnym np 15V. Ale jeśli chcemy dodatkowo zasilać sterownik z tych samych transformatorków można zastosować i nawet wskazane by było zastosować transformatorki z dwoma uzwojeniami wtórnymi , jedno do synchronizacji drugie do zasilania. Co do transformatorków impulsowych to wybór jest dość szeroki w firmie DACPOL. Można je nawinąć samemu pamiętając o zachowaniu odpowiedniej izolacji pomiędzy uzwojeniami. Co do sygnału sterującego jest to napięcie nie większe niż napięcie zasilające układ . Przykładowa aplikacja .
    Sterowania tyrystorów- badanie prostowników sterowanych

    0
  • #9 30 Kwi 2010 12:21
    pajaqs
    Poziom 9  

    RB26DETT część elementów możesz sobie sam bez problemu dobrać posiłkując się schematami z datasheetu ( na ostatnich stronach jest kilka rozwiązań jednofazowych prostowników w tym ten co podał archanoid)
    TCA785

    archanoid, ja myślałem o tym, żeby transformator Tr1 po prostu dać z dwoma uzwojeniami wtórnymi 2*15v - jedno do synchronizacji a drugie do zasilania sterownika ( oczywiście mostek prostowniczy do tego i stabilizator). Bo faza L1 niezależnie jaki prostownik będę sterować będzie zawsze podłączona. Chodzi mi o samo sterowanie. Posiłkując się wcześniej wspomnianym datasheetem rozumiem, że takie coś będzie dobrym rozwiązaniem:
    Sterowania tyrystorów- badanie prostowników sterowanych

    I jeszcze jedna sprawa. W przypadku sterowania mostkiem jednofazowym 4T.
    Sterowania tyrystorów- badanie prostowników sterowanych
    Z transformatora Tr4 sygnał podaje na T1 oraz T4 a z Tr5 na T2 i T3.
    Sterowania tyrystorów- badanie prostowników sterowanych
    Ten wyżej rysunek z lewej jest raczej błędny. Diody nie wystarczą przy sterowaniu na takie moce ? Trzeba by było zastosować transformator z dwoma uzwojeniami wtórnymi jak na rysunku po prawej ? Czy może w ogóle nie trzeba modyfikacji?

    0
  • #10 30 Kwi 2010 14:14
    archanoid
    Poziom 25  

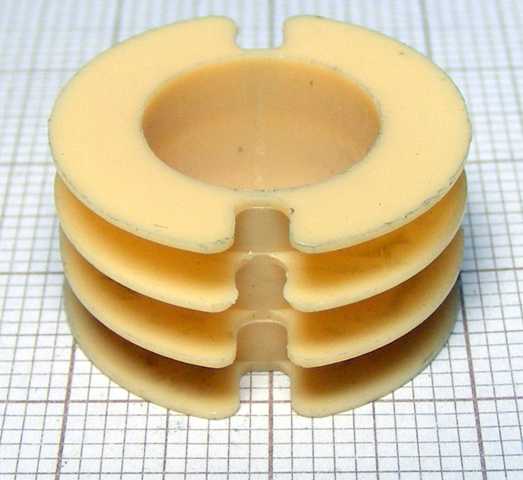

    Witam. Można zastosować transformatorki impulsowe z dwoma uzwojeniami wtórnymi. Ja nawijałem takie na oryginalnych karkasach wraz z rdzeniami kubkowymi 3 x 150 zw drutem 0,3 lub 0,25 . Można je kupić na pewnym portalu A...... aukcyjnym.
    Sterowania tyrystorów- badanie prostowników sterowanych Sterowania tyrystorów- badanie prostowników sterowanych
