Jak sprawdzić stojan na zwarcie?

Question

Witam.Szlifierka kątowa"Bosch GWS 10-125S" ,po wymianie wirnika(na nowy) strasznie iskrzy na komutatorze. Szczotki też nowe.Próbowałem sprawdzić uzw...

karol3 · Accepted Answer

Witam .
W tym przypadku miernik wskazywał wartość prądu pobieranego przez żarówkę .
Uzwojenie stojana miało na wynik pomiaru niewielki wpływ . Prosty sposób na sprawdzenie stojana to szeregowe połączenie uzwojeń i podłączenie ich pod napięcie 15-24V AC i pomiar napięcia na obydwu uzwojeniach . Dokładniejszy wynik daje podłączenie pod napięcie DC odpowiednio wydajnego prostownika np. 6V . Oczywiście wirnik powinien być wymontowany . Sposoby sprawdzania były już opisywane na elektrodzie .
Pozdrawiam .

sermarek · Accepted Answer

Witam. Podaję niezawodny sposób sprawdzania stojana silników szeregowych prądu zmiennego. Potrzebna jest duża śruba lub nakrętka by zamknąć obwód magnetyczny, źródło napięcia zmiennego ok. 24V, miernik uniwersalny. Rozmontowujemy silnik aby mieć sam stojan. W miejsce wirnika wkładamy wspomnianą śrubę lub nakrętkę w taki sposób by zmostkować nadbiegunniki (robimy ze stojana transformator o przekładni 1/1). Zasilamy jedną cewkę stojana napięciem przemiennym i mierzymy napięcie na drugiej cewce. Przy odpowiednim ułożeniu śruby powinno wynosić mniej więcej tyle samo co napięcie na zasilanej cewce. Następnie zasilamy drugą cewkę stojana i mierzymy napięcie na poprzednio zasilanej. Nie powinny się znacząco różnić. Jeżeli będzie duża różnica napięc pow. 1/3 to mamy zwarcie zwojowe w cewkach stojana. Zwykle zwarcie wykazuje cewka, która ma dużo mniejsze napięcie podczas pomiarów. Marek

wywrot88 · Answer

Witam, nowe szczotki będą iskrzyć póki się nie dotrą do komutatora. Jeśli jest miejsce to można owinąć komutator drobnym papierem ściernym i trochę je dopasować.

szynal · Answer

Szczotki juz są dotarte(załorzyłem je do innej szlifierki). A to iskrzenie - to bardziej można by nazwać "bucha ogniem".Po kilku sek.pracy czuć smród.

Dzięki karol3. Jutro sprawdzę tak jak piszesz, i teraz widze na czym polegał mój błąd pomiaru.

ElDiablo1212 · Answer

Sprawdź czy cewki stojana nie maja do masy. A sprawdzanie miernikiem jest mało skuteczne bo zwarcie nieraz wyłazi dopiero po włączeniu narzędzia na 230.
Na jaki wirnik wymieniłeś czy to jest oryginalny który tam przychodzi czy może przezwajany.
https://www.elektroda.pl/rtvforum/topic1633544.html
U tego kolegi było podobnie cewki stojana miały wskazy takie same, były spalone xD

szynal · Answer

Sprawdziłem dziś wg. opisu kol.karol3,tz: cewki stojana podłAczyłem szeregowo i do 12V zmiennego(trafo od halogenów), i mierzyłem woltomierzem, cyfrowym,i analogowym(żeby cyferki na końcu nie"skakały). Wynik: napięcie równe na obu cewkach. Tak miej więcej oba cewki też się równo nagrzały.
Czyli dalej nie wiem co jest spalone?
Czy uszkodzony układ miekiego startu tej szlifierki może być powodem takich objawów??
I jeszcze 1 pytanie: czy tą szlifierkę można podłączyć(na chwilę) z ominięciem układu miękiego startu. Podłączyć bym umiał.
Szlifierka ma 1020 W. Mogę ją podłączyć do instalacji:10A, lub 25A, ale nie chciałbym jej "spalić" bardziej niż jest.
Nie wiem czy wirnik jest oryginalny-Boscha, czy innej firmy, przewijany nie jest, ale oczywiście może być uszkodzony.Stąd właśnie ten post!

szynal · Answer

sermarek :1 pytanie: czy ta śruba/nakrętka jest konieczna,jeżeli oba cewki stojana są i tak na wspólnych blachach.Blachy są naokoło całej obudowy,i mają nadbiegunniki, na których są nawinięte 2 cewki(ciężko to dokładnie opisać).
Jutro sprawdze,wg.Twojego opisu.

sermarek · Answer

Witam. Śruba jest niezbędnie potrzebna. Konstrukcja rdzenia jest taka (wiem jak wygląda), że jest małe sprzężenie magnetyczne między cewkami. Sposób wypróbowany, działa 100%. Marek

karol3 · Answer

Witam .
Podany przez kol. sermarka sposób sprawdzania stojana jest chyba jednym z dokładniejszych (pomijając wcz.) sposobów . Podany przezemnie sposób sprawdzania polega na pomiarze spadku napięcia na oporności uzwojeń . Sądzę że warto sprawdzić wirnik . Zdarzają się przypadki że nowe wirniki bywają uszkodzone . Należałoby sprawdzić gniazda łożyskowe , a przedewszystkim pobór prądu . Należy sprawdzić czy na wirniku niema śladów zacierania o stojan .
Pozdrawiam .

bestler · Answer

Kolego, sprawdź omomierzem czy nie ma ujścia do masy, zarówno na cewkach stojana jak i na samym wirniku.

Iskrzenie takie jak opisujesz to świadczy raczej nie najlepiej o rotorze...

Ciekawy sposób z tą śrubą - nigdy o tym nie słyszałem... bardzo mi się spodobał ten pomysł.

szynal · Answer

Dzięki wszystkim za porady.
Sprawdziłem wg opisu sermarek`a(z wielką nakrętką). Wygląda że oba uzwojenia są dobre(albo oba złe). Przebicia do blach też nie było.
Oddałem szlifierke znajomemu(bo niebyła moja), z sugestią żeby oddał ją do porządnego serwisu, bo wg. mnie stojan jest ok.
Więc pewnie wirnik.

retrofood · Answer

Pozostałe posty przeniosłem do tematu dotyczącego wirnika.Temat zamykam.

Anonymous · Answer

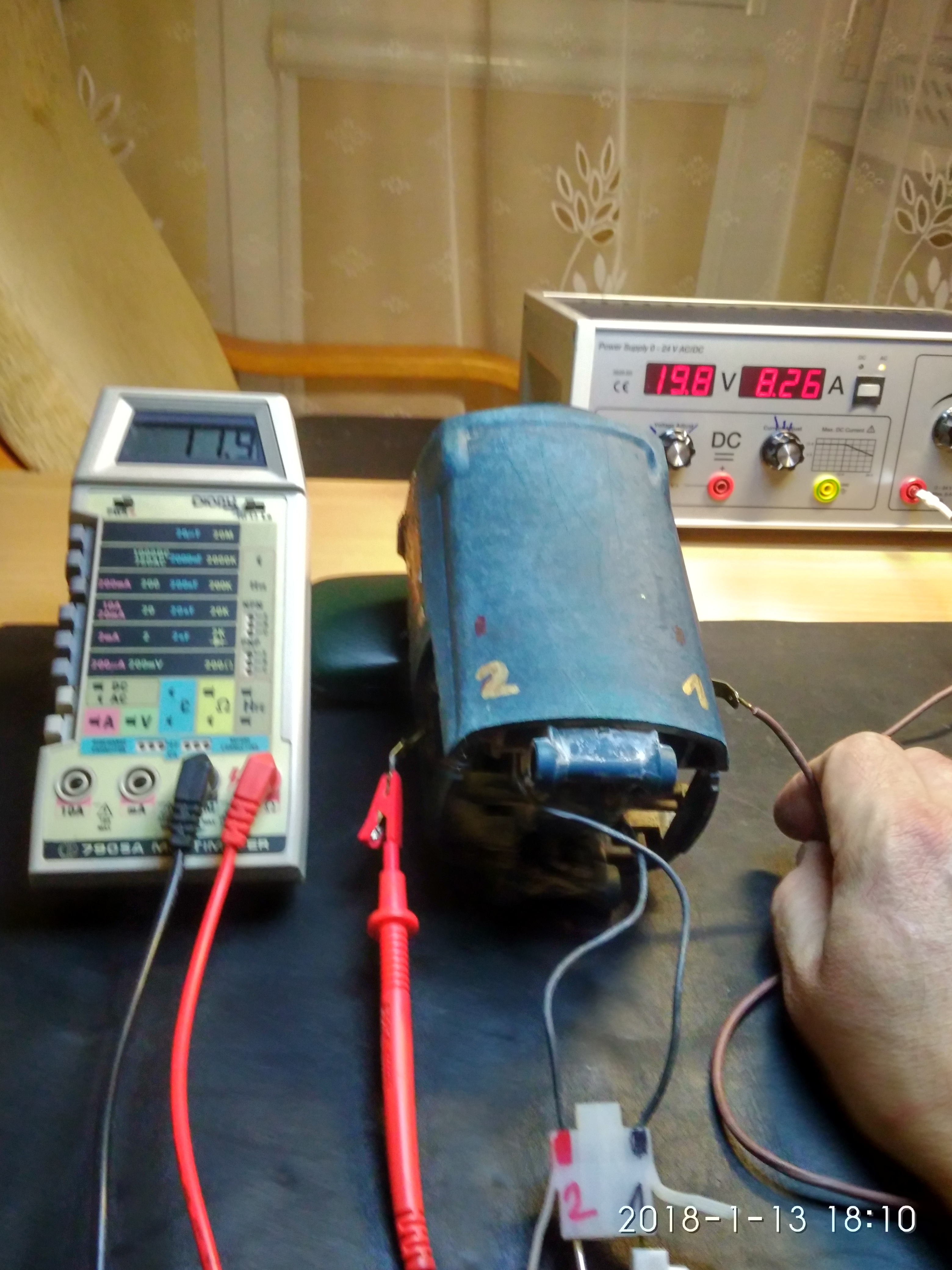

Odświeżę ,,kotleta" bo temat ciekawy.Dzisiaj wzorując się na metodzie sprawdzającej stojan kolegi Sermarek postanowiłem wykonać doświadczenie.W roli głównej stojan szlifierki Bosch GWS 20-230 H moim zdaniem sprawny,ale czy mam rację?.Zamiast śruby zastosowałem część hydrauliczną 1 1/2 pasuje ,ale czy nie za duże gabaryty?.Zasilacz ustawiałem zawsze na 24 VAC ,także jak na zasilaczu były inne wskazania to był po prostu spadek napięcia na zasilaczu.Stojan cewka 1 i 2   Zamiast wirnika umieszczam ,,nakrętkę'' Przygotowanie i pomiar bez ,,nakrętki''.Napięcie podaje na cewkę nr 1 miernik na cewkę 2. Pomiar z ,,nakrętką.Napięcie na 1 odczyt na 2.Słychać stuk przyciąganie ,,nakrętki''Napięcie na 2 odczyt na 1.Czy tak miało być i czy taki pomiar jest wiarygodny i przedewszystkim bezpieczny.Napięcie podawałem na 2 sekundy wszystko przeżyło moje doświadczenie.

robertododo · Answer

Witam.
Nie żebym się czepiał Ciebie, ale po co dajesz aż takie duże napięcie. Generujesz wówczas ogromny prąd i możesz spalić uzwojenia stojana. Nie lepiej jak to ktoś opisał dać np. 6V albo w ostateczności 12V? Ja mam w chwili obecnej podobny problem, ale ze szlifierką m-ki Makita. I chyba zastosuję podobną metodę. Ale mam inny pomysł jednocześnie. Mianowicie zmierzenie indukcyjności uzwojeń. Jeśli będą w obydwóch uzwojeniach takie same, to wydaje mi się, że uzwojenia można uznać za sprawne technicznie, czyli bez zwarć międzyuzwojeniowych.
Pozdrawiam i czekam na odpowiedź wszystkich zainteresowanych.

retrofood · Answer

Podsunąłeś mi pomysł, ale jest Twój, więc go oddaję. Sprawdzanie silników za pomocą testera z Elektrody. https://www.elektroda.pl/rtvforum/topic3354445.htmlZnaczy, pomiar indukcyjności cewek. Tego zastosowania chyba jeszcze nie ma

robertododo · Answer

Tak właśnie to miałem na myśli, tylko że ja oczekuję na LCR-T7 najnowszą wersję. Przecież to chyba najlepszy rezultat sprawdzenia takiego stanu rzeczy. Tutaj nie da się oszukać nawet o jeden zwój mniej, aniżeli np. w przypadku oporu lub spadku napięcia.
