  • Najprostszym sposobem połączenia magnetowidu, tunera satelitarnego i telewizora jest połączenie za pomocą kabla antenowego. Jednakże sygnał, który wychodzi z tunera lub magnetowidu jest przynajmniej dwa razy podawany przemianie w modulatorze w.cz. To powoduje, że najczęściej powstają zakłócenia zarówno w obrazie, jak i fonii. Najlepszym (jakościowym) rozwiązaniem jest połączenie wszystkiego za pomocą wejść i wyjść m.cz. Nie ma żadnego problemu jeżeli zarówno telewizor jak i magnetowid posiadają gniazda typu CINCH. Wtedy kupujemy zwykły kabelek CINCH-CINCH (drugi do nagrywania) i mamy problem z głowy.
    Problem pojawia się wtedy jeżeli np. magnetowid wyposażony jest w gniazdo typu CINCH, a telewizor w złącze typu SCART. Możemy również kupić kabelek, jednakże jak się później okaże nie będziemy mogli wykorzystać wszystkich możliwości naszego sprzętu. Podstawowym problemem będzie brak znajomości rozkładu połączeń. Poniżej zamieszczam rysunki najczęściej spotykanych gniazd:

    Rozkład wyprowadzeń Eurozłącza

    Złącza audio-video, opis, schematy

    W telewizorze lub w magnetowidzie (żeńskie)

    Złącza audio-video, opis, schematy

    Zastosowane w kablu (męskie)

    1 - wyjście sygnału AUDIO kanał prawy
    2 - wejście sygnału AUDIO kanał prawy
    3 - wyjście sygnału AUDIO kanał lewy
    4 - masa wejść i wyjść sygnałów AUDIO
    5 - masa sygnału B
    6 - wejście sygnału AUDIO kanał lewy
    7 - wejście i wyjście sygnału B
    8 - przełączanie źródeł całkowitego sygnału VIDEO
    9 - masa sygnału G
    10 - wolny
    11 - wejście i wyjście sygnału G
    12 - wolny
    13 - masa sygnału R
    14 - wolny
    15 - wejście i wyjście sygnału R
    16 - wejście i wyjście sygnału wygaszania RGB
    17 - masa wyjścia sygnału VIDEO
    18 - masa wejścia sygnału VIDEO
    19 - wyjście sygnału VIDEO
    20 - wejście sygnału VIDEO
    21 - masa złącza

    Złącza audio-video, opis, schematy

    Jeżeli magnetowid lub tuner satelitarny jest monofoniczny, a telewizor stereofoniczny powinno się wykonać zwory pomiędzy wyprowadzeniami 1 i 3 oraz 2 i 6.

    Rozkład wyprowadzeń złącza typu DIN


    Złącza audio-video, opis, schematy




    Gniazdo w urządzeniu (żeńskie)
    Złącza audio-video, opis, schematy

    Wtyk zastosowany w kablu (męskie)

    1 - wejście kanał lewy
    2 - masa
    3 - wyjście kanał lewy
    4 - wejście kanał prawy
    5 - wyjście kanał prawy
    6 - masa złącza

    Opisane powyżej wyprowadzenia odnoszą się do złącza DIN, które jest wykorzystywane zarówno dla wchodzących sygnałów, jak i wychodzących. W sprzęcie starszego typu, gdzie DIN jest wykorzystywany jako wejście np. radio Amator, wyprowadzenia są następujące:

    1 - wejście pierwszego kanału
    3 - masa (środkowy)
    5 - wejście drugiego kanału

    W ten sposób poczciwe radio Amator, posiadający wzmacniacz 2x10W można wykorzystać do wzmocnienia sygnału z karty dźwiękowej komputera.

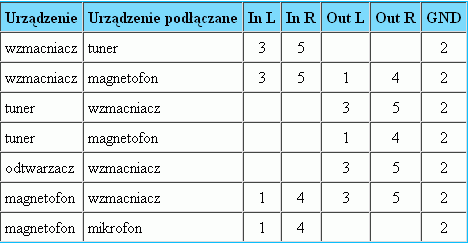

    W innych urządzeniach wyprowadzenia są następujące:

    Złącza audio-video, opis, schematy

    Magnetofon przyjęto jako urządzenie odtwarzająco-nagrywające.

    Rozkład wyprowadzeń gniazda S-VHS

    Złącza audio-video, opis, schematy

    1 - masa sygnału luminacji
    2 - masa sygnału chrominacji
    3 - wejście/ wyjście sygnału luminacji y
    4 - wejście/ wyjście sygnału chrominacji c

    Jacki stereo oraz mono; 3,5mm oraz 6,25mm

    Złącza audio-video, opis, schematy
    Złącza audio-video, opis, schematy

    Ground - masa
    Signal - sygnał

    Złącza audio-video, opis, schematy
    Złącza audio-video, opis, schematy

    Ground - masa
    R - sygnał prawy
    L - sygnał lewy

    Opracowano na podstawie: HwB
