Przyrządy pomiarowe PRACITRONIC

morph13 14 Maj 2010 20:37 7097 14
REKLAMA
  • #1 8076029
    morph13
    Poziom 25  
    Witam.
    Bardzo często można nabyć w rozsądnej cenie różne przyrządy pomiarowe tej marki np:
    GF73 - niskoczęstotliwościowy generator poziomu
    MV73 - miernik poziomu
    oraz inne, jednak instrukcje lub schematy są wręcz niedostępne.

    Czy koś z forumowiczów ma jakieś materiały na ten temat i byłby skłonny się nimi podzielić ???.
  • REKLAMA
  • #2 8097660
    ciasteczkowypotwor
    Poziom 41  
    Witam.
    Mam takowe, muszę przyznać ze mierniki, mimo tego że są stare, są naprawdę dokładne i stabilne. Schematów jednak nie uświadczysz, jak i części do nich, nawet datasheet znaleźć do tych układzików jest ciężko. GF73 to generator funkcji z modulacją AM o zakresie 200-2100000Hz i całkiem dokładnym dzielniku. Generator generuje ładną kształtną sinusoidę. Natomiast MV73 to woltomierz selektywny, to znaczy może mierzyć napięcie RMS w zakresie takim jak tam na napisane, z wyborem selektywności pomiaru, coś jakby w radioodbiorniku, wybierasz szerokość mierzonego pasma. W necie można znaleźć opis przerobienia go na odbiornik VLF.
  • #3 8099982
    morph13
    Poziom 25  
    Dzięki za odpowiedz.
    ciasteczkowypotwor napisał:
    ..... GF73 to generator funkcji z modulacją AM o zakresie 200-2100000Hz i całkiem dokładnym dzielniku. Generator generuje ładną kształtną sinusoidę. ....

    Zgadza się, sinusoida jest bez zarzutu, sprawdziłem organoleptycznie na oscyloskopie, jednak nie ma tam nawet śladu modulacji AM !!!!.
    Dodatkowo, dokonałem kilku pomiarów wewnątrz generatora i nie ma tam gen. modulującego. Tylko blok przetwornicy, blok wzmacniacza mocy, blok głównego generatora, blok przełącznika dzielnika wyjściowego i RC dla generatora Wiena.

    ciasteczkowypotwor napisał:
    ..... Natomiast MV73 to woltomierz selektywny, to znaczy może mierzyć napięcie RMS w zakresie takim jak tam na napisane, z wyborem selektywności pomiaru, coś jakby w radioodbiorniku, wybierasz szerokość mierzonego pasma. W necie można znaleźć opis przerobienia go na odbiornik VLF.

    Mógłbyś wrzucić jakiś link do oblukania. Bo temat jest ciekawy.

    Dorwałem mamuala w formie papierowej do GF73 z opisem parametrów i schematem blokowym, po niemiecku. W zasadzie dobre i to, jak tylko znajdę chwile to wrzucę skany w tym wątku dla innych zainteresowanych.
  • REKLAMA
  • #4 8100722
    ciasteczkowypotwor
    Poziom 41  
    Fakt GF61 ma modulację AM.

    Jak doszukam się wszystkich tych mierników to wstawię zdjęcia i opisy co one robią.

    Podejrzewam, ze mamy je z tego samego źródła.
  • REKLAMA
  • #7 8559980
    ciasteczkowypotwor
    Poziom 41  
    MV 62 to woltomierz selektywny.
  • REKLAMA
  • #8 8747734
    fzyga43
    Poziom 23  
    Posiadam schemat miliwoltomierza 10MHz Pracitronic typ MV-21. Nie jest rewelacyjnej jakości ale coś widać.
  • #9 8747803
    ciasteczkowypotwor
    Poziom 41  
    Wstaw na elektrodę.
  • #10 8753248
    fzyga43
    Poziom 23  
    Schemat miliwoltomierza Pracitronic 5Hz-10MHz typu MV-21 wstawiłem do działu "Schematy". Może będzie przydatny. Pozdrawiam.
  • #11 8816117
    morph13
    Poziom 25  
    Wrzucam fotki manuala dla generatora GF73, w manualu nie ma schematu ideowego tylko ogólny blokowy z opisem działania i parametrów generatora.
    Załączniki:
  • #12 8816373
    ciasteczkowypotwor
    Poziom 41  
    To samo w pdfie za free na moim chomiku. Ze schematem.
  • #13 8817559
    morph13
    Poziom 25  
    Sorki ale nie wiedziałem, że dysponujesz tymi schematami.
  • #14 8817598
    ciasteczkowypotwor
    Poziom 41  
    Wrzuciłbym tu, ale nie wiem dlaczego nie da się, jakiś błąd wyskakuje.
  • #15 20856398
    Jarek Pi.
    Poziom 14  

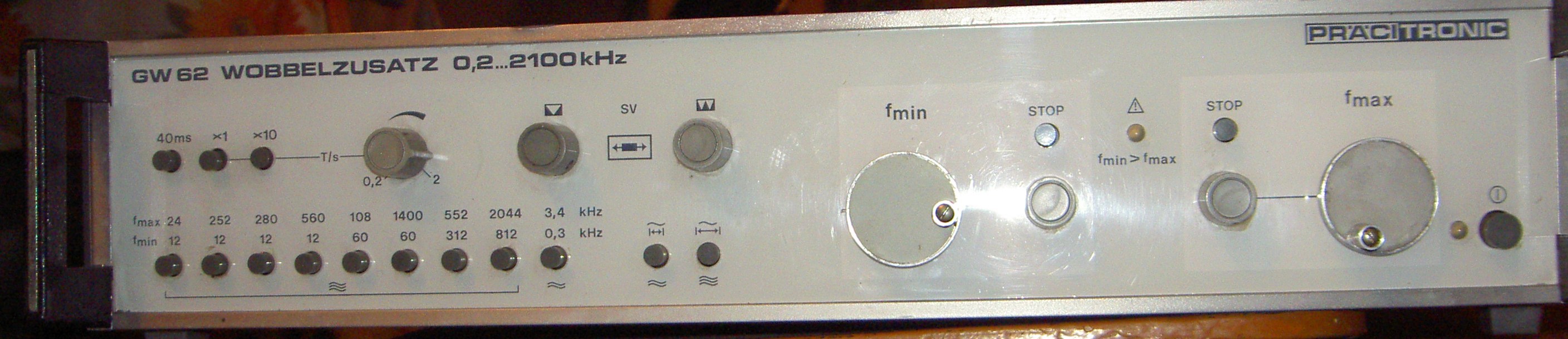

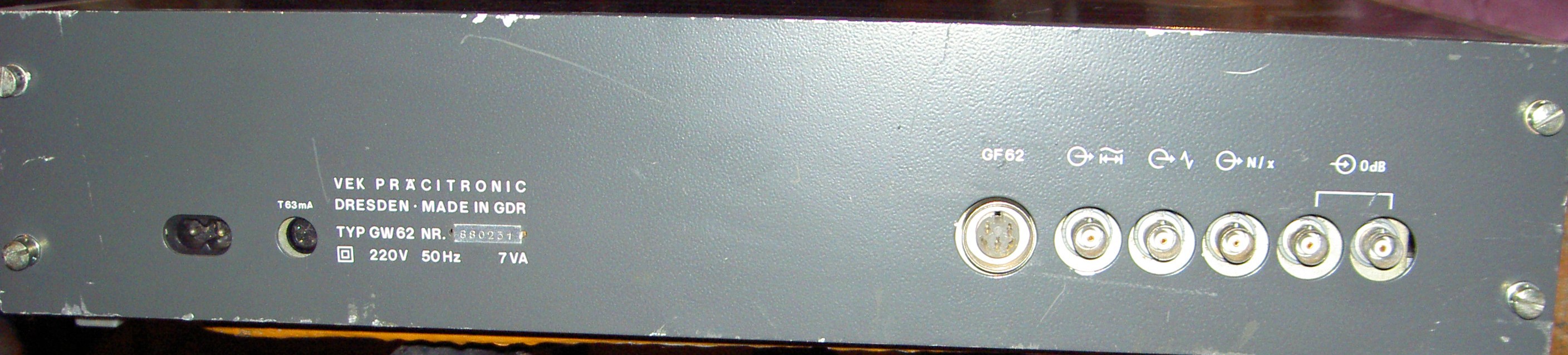

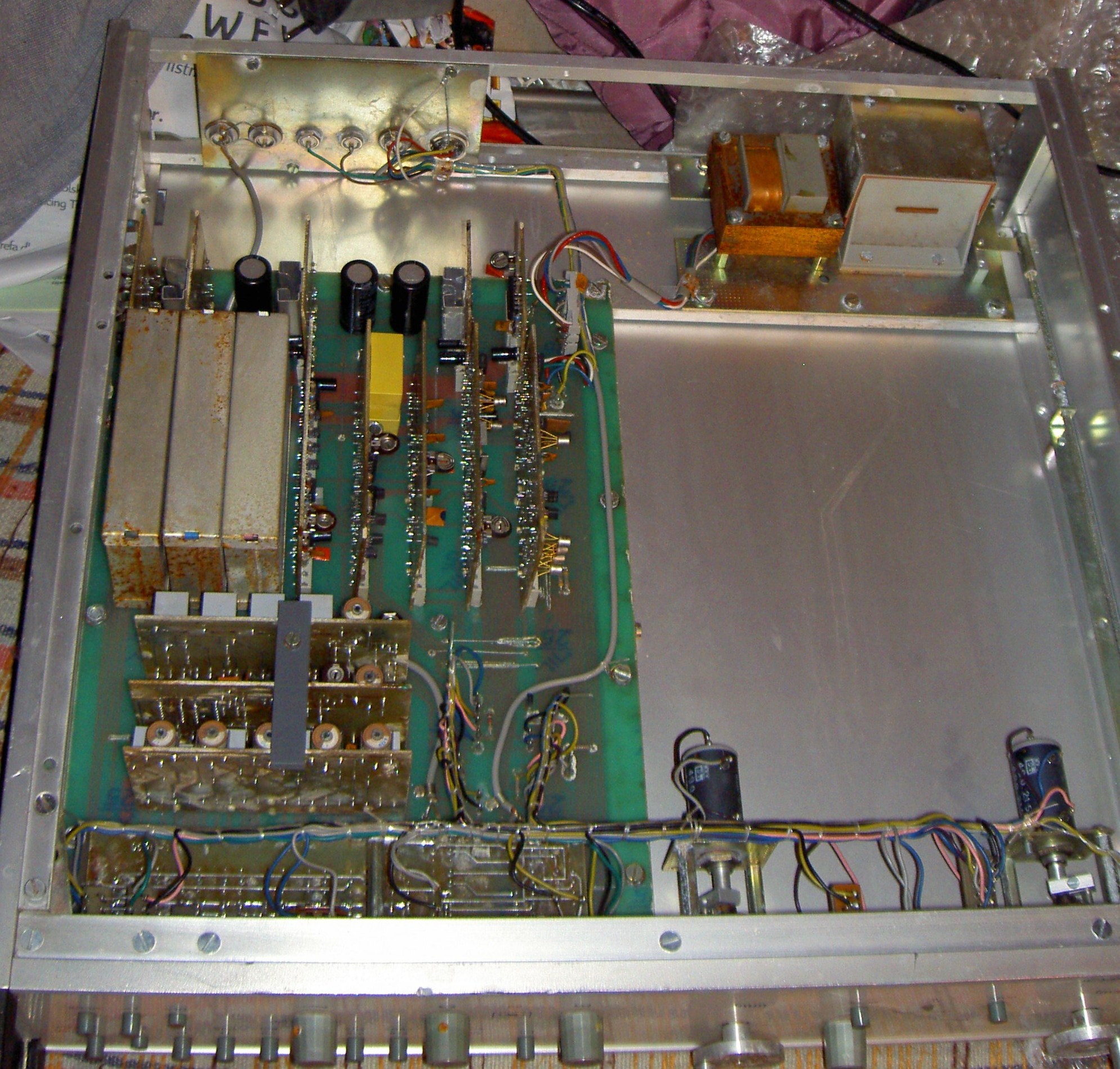

    Gdzie w wobulatorze wobbelzusatz GW61 znajduje się płytka generatora przestrajanego napięciem, którego zakres jest ustawiany potencjometrami z prawej i prawego klawisza z rzędu po lewej. Pierwszy generator działa i można wybrać zakres lewymi klawiszami. Miał jeden nieprzewodzący bezpiecznik. Był kupiony w zestawie z dobrym wyświetlaczem SV61 i generatorem GF61, w którym trzeba było wymienić zwarty i wyschnięte kondensatory elektrolityczne z przepalonym rezystorem 10 Omów we wzmacniaczu sygnału wyjściowego z przodu po lewej.
