LCD od Mp3-Player'a LKD-1697V [ATmega16]

ElektroTME 23 Maj 2010 17:29 3015 3
REKLAMA
  • #1 8109398
    ElektroTME
    Poziom 14  
    Witam,
    wyciągnąłem dzisiaj z działającej mp3 wyświetlacz z myślą podłączenia go do ATmegi.
    Wyświetlacz ma 27 wyprowadzeń, z czego 10 nieużywanych. Jest on kolorowy, występuje masowo w tanich chińskich odtwarzaczach mp3.
    Rozdzielczość chyba 128x128px (nie liczyłem ;P )

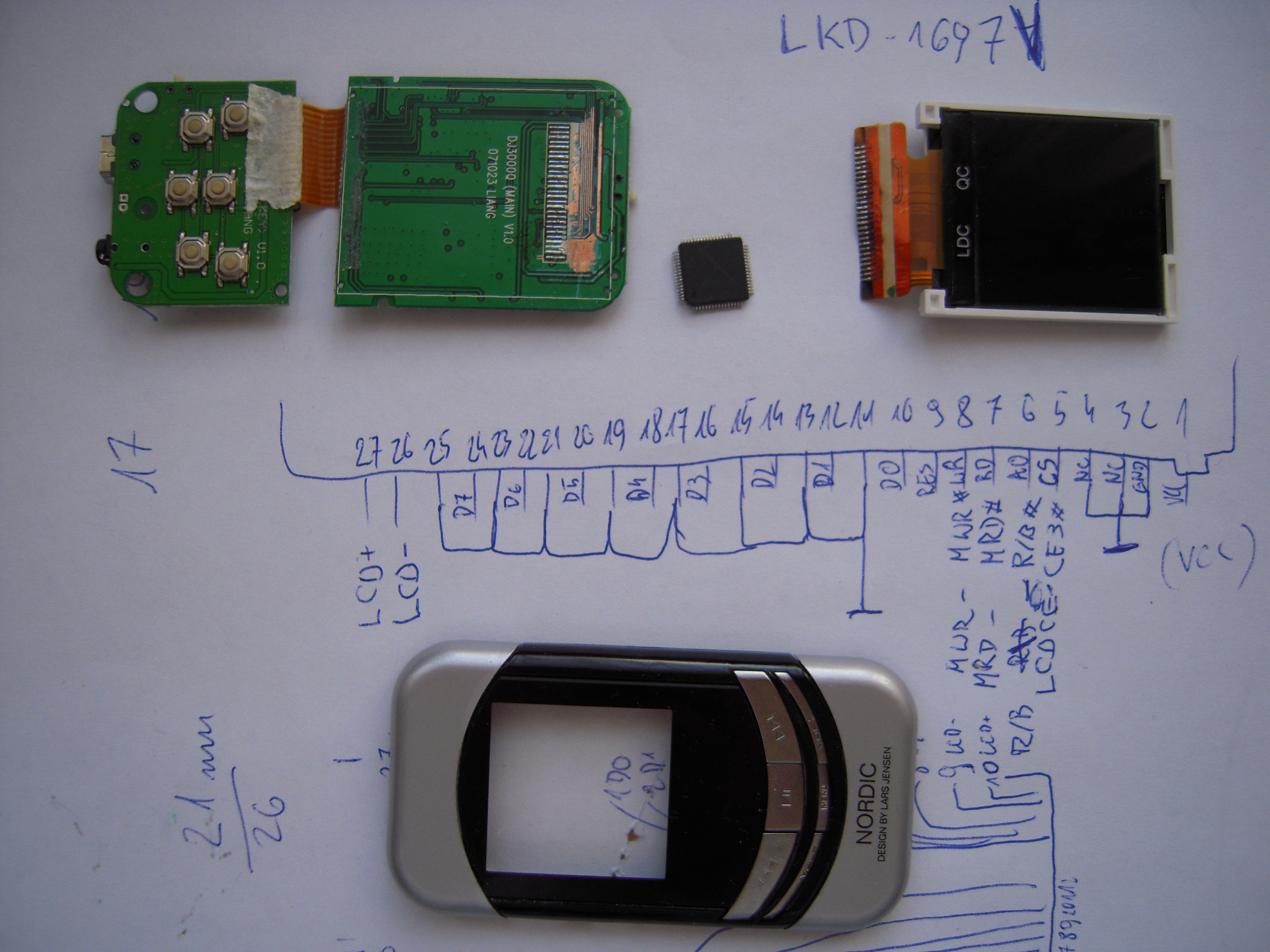

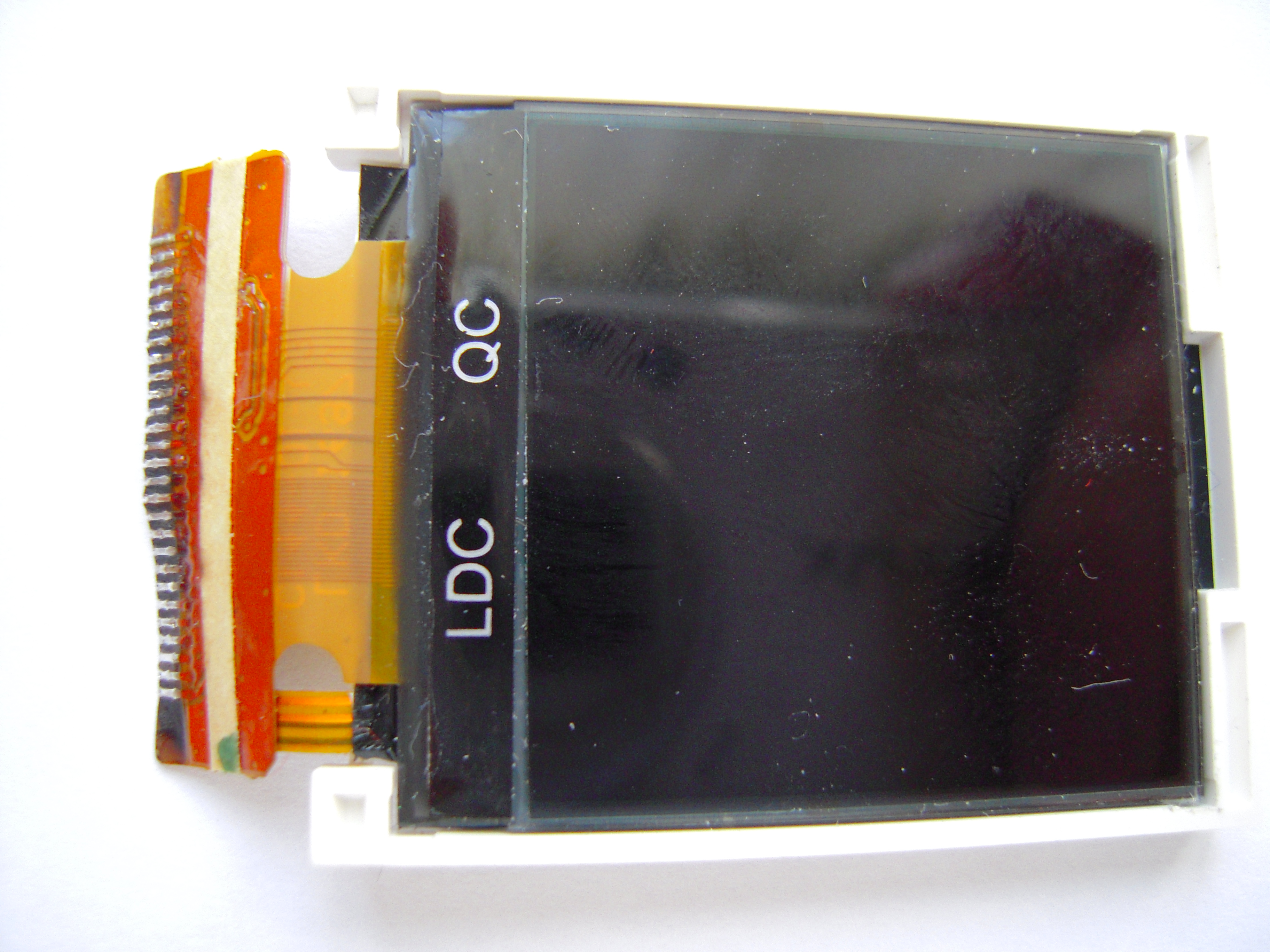

    LCD od Mp3-Player'a LKD-1697V [ATmega16] LCD od Mp3-Player'a LKD-1697V [ATmega16] LCD od Mp3-Player'a LKD-1697V [ATmega16]

    Wyświetlacz jest sterowany przez układ AK1025.
    Próbowałem znaleźć do niego pdf'a, lecz bezskutecznie. Tyle co znalazłem to rozkład wyprowadzeń w jednym z jakiś układów mp3-playerów: Link.
    (w ramce LCM, element LCM2)

    Jak widać w pdf'ie, wyświetlacz posiada podstawowe sygnały:
    -CS
    -A0
    -RD
    -WR
    -RES
    -D0..D7
    -VCC i GND oraz zasilanie ledów

    Zrobiłem sobie płytkę do owego wyświetlacza wyprowadzająca konkretne piny na goldpinach, aby podłączyć wyświetlacz do stykówki.

    Teraz pytanie do was, obsługiwał ktoś z was taki lub podobny wyświetlacz, posiada ktoś mozę pdf'a do wyświetlacza(bardziej jego sterownika)?

    Konkretnie chciałbym go tylko uruchomić, wyświetlić cokolwiek i poczuć tą satysfakcję.
    Jak mi dobrze pójdzie to może wykorzystam go w jakimś mniejszym projekcie :P

    Pozdrawiam, ElektroTME
  • REKLAMA
  • #2 8268747
    Brutus_gsm
    Poziom 25  
    Witam, przepraszam, że odkopuję temat, ale także jestem zainteresowany takim wyświetlaczem. Co prawda jest trochę inny, ale ze schematu, który podałeś pasuje to 20pinowe złącze. Z tego, co udało mi się znaleźć, to spfd54124 jest driverem tego lcd. Jest do niego pdf ale strasznie długi. Postaram się coś zdziałać w tym temacie. Jeśli ktoś ma jakieś doświadczenia z tym driverem proszę o odpowiedź!
  • REKLAMA
  • #3 8269528
    ElektroTME
    Poziom 14  
    Cieszę się że jest w końcu zainteresowanie ze strony użytkowników, przecież takie wyświetlacze znajdują się w większości chińskich mp3playerów, łatwo taki zdobyć, a do zabawy wyświetlacz nie jest aż taki zły.

    Kolego Brutus_gsm mógłbyś wrzucić tu tego pdf'a?
    W wolnej chwili mógłbym sobie poczytać.
  • #4 8269541
    Brutus_gsm
    Poziom 25  
    PDF'a dodaję w załączniku. Z tego, co udało mi się znaleźć na chińskich stronach, sterowanie to "8080 8-bit data bus". Jest to opisane w tym pdf'ie.

    Podejrzewam, że sterowanie może być podobne do wyświetlacza z tego tematu. https://www.elektroda.pl/rtvforum/topic1344700.html#6669973

    A ten lcd wygląda bardzo podobnie (rozdzielczość i sterownil)
    http://www.module.ro/nokia_3110.html
