Gadżet POV programowany jednym przyciskiem

g_maly 07 Cze 2010 09:19 3880 3
  • Gadżet POV programowany jednym przyciskiem

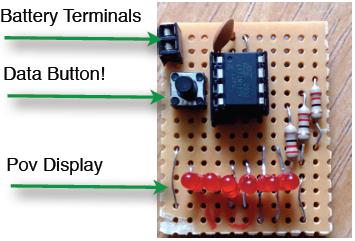

    Przedstawiony gadżet z wyświetlaczem złożonym z sześciu diod LED nie jest niczym nowym ani rewolucyjnym. Jednak interesujące jest w nim to, że jest bardzo mały – można go zbudować z elementów SMD na małej płytce PCB i zasilać bateryjką 3V, a ponadto wyświetlane znaki programuje się za pomocą jednego przycisku.

    Projekt oparto o mikrokontroler Atmel ATTINY25 i wykorzystuje trzy ścieżki danych do kontrolowania 6 diod LED. Znaki wprowadza się za pomocą przycisku w sposób podobny do Alfabetu Morse’a – autor nazwał swój kod – PhorseCode (każda litera to 3-bitowy kod).

    projekt:Link
    źródło:Link

    Fajne? Ranking DIY
    O autorze
    g_maly
    Poziom 17  
    Offline
    Specjalizuje się w: komputery
    g_maly napisał 294 postów o ocenie 17. Mieszka w mieście Piwniczna-Zdrój. Jest z nami od 2009 roku.
  • #2 8167396
    Gigantor
    Poziom 19  
    No i warto zaznaczyć, że kit kosztuje niecałe 11 euro. Każda litera to kod 3 lub 4 bitowy, diody zapewne charliepleksowane.

    Przyznam szczerze, że patrząc na takie projekty czuje się jak zboczeniec. Lutuję diody równo, nawet opiłowuję krawędzie płytki pilnikiem. Na szczęście pozwoli odchodzę od tych deprawujących praktyk.
  • #3 8168363
    utak3r
    Poziom 25  
    g_maly napisał:
    Jednak interesujące jest w nim to, że jest bardzo mały – można go zbudować z elementów SMD


    Każdy projekt przecież można zbudować z SMD?... A tu na zdjęciu akurat, jak w mordę strzelił, widzimy elementy przewlekane :D Dodatkowo, słusznie kolega powyżej zauważył - wykonanie jest wyjątkowo niechlujne.



    ...i kolejny dzień w dziale DIY Zagranica :| stojak na aparat z kilku rurek, mrugające ledy... opamiętajcie się ludzie, proszę!
  • #4 8172274
    PO.
    Poziom 20  
    Ja przede wszystkim nie wiem co to robi? Znaczy miga diodami - ale jaki jest tego sens? No ok, ma coś wyświetlać, ale wyświetlanie zrozumiem tylko ja, prościej niż przyciskiem będzie wgrać z programatora "napis" w program albo do eepromu itd. Diodkami to u nas gimnazjaliści migają :/ ...
