Zasilacz warsztatowy dla początkujących v0.1

p4rtyz4nt 17 Cze 2010 11:49 7282 8
  • Witam.
    Niedawno ukończyłem swój pierwszy projekt tzn. zasilacz warsztatowy. Do którego użyłem kitu avt 736 który lekko zmodernizowałem:
    -zamiast rezystora R1 i R2 (1k) użyłem 2,2k
    -zamiast diod D5 i D6 użyłem zenerke
    -zdublowałem diody D1 D2 D3 D4 diodami 1N4007
    -zamiast kondensatora C1 4700uF/25V użyłem kondensatora 4700uF/35V
    -zamiast kondensatora C3 100uF/25V użyłem 100uF/35V
    -zamiast rezystorów R9 i R10 o wartościach (470Ohm) użyłem (1kOhm)
    -z gałęzi z rezystorami R11 R12 i niebieską diodą LED w ogóle zrezygnowałem
    -w miejsce rezystora wstawiłem R7 wstawiłem rezystor (1,5kOhm)
    -użyłem transformatora sieciowego TS40/018 ma on 2*12V i 40W bodajże
    -wstawiłem potencjometr do regulowania natężenia prądu o wartości (10kOhm)
    -natężenie prądu oraz napięcie są sygnalizowane poprzez woltomierz i amperomierz
    -dioda D9 jest odpowiednio wskaźnikiem przeciążenia układu
    -obwód ma ograniczenie prądowe

    Wybrane parametry:
    - napięcia wyjściowe 2,5..29V
    - płynna regulacja napięcia wyjściowego
    - prąd wyjściowy do 1,5A
    - wbudowany ogranicznik prądowy z możliwością zmiany wartości prądu
    - sygnalizacja stanu pracy - diody LED
    - napięcie zasilania: 26V

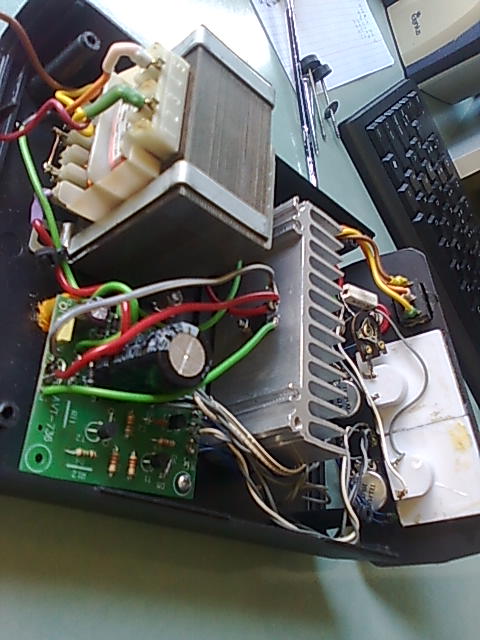

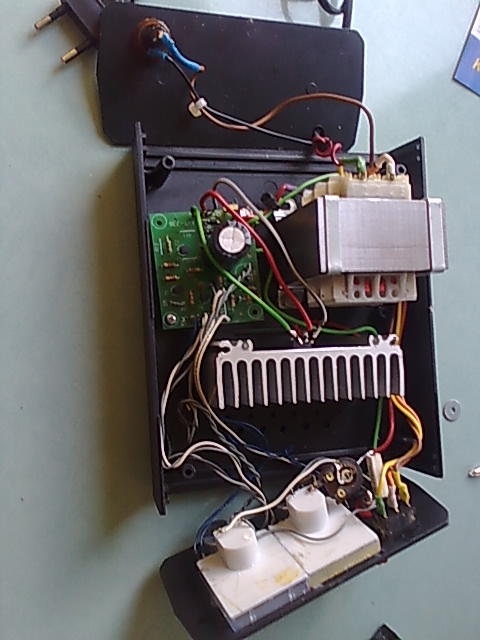

    To chyba wszystko jeśli coś mi się przypomni na pewno dopiszę. Poniżej zamieszczam dokładne zdjęcia schematu oryginalnego o przerobionego oraz zdjęcia samego zasilacza.
    Zasilacz warsztatowy dla początkujących v0.1

    Zasilacz warsztatowy dla początkujących v0.1

    Zasilacz warsztatowy dla początkujących v0.1

    Zasilacz warsztatowy dla początkujących v0.1

    Proszę o komentarze i opinie co mógłbym zmienić.
