Najmniejszy silnik elektryczny świata

kamilsos 17 Cze 2010 20:04 13547 23
  • Najmniejszy silnik elektryczny świata

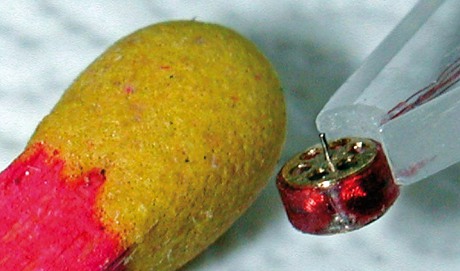

    Jos d’Haens ustanowił światowy rekord Guinnesa tworząc najmniejszy silnik elektryczny świata. Jego rozmiary są mniejsze od główki zapałki widocznej na zdjęciu. Rekordzista już od małego zajmował się majstrowaniem w warsztacie jednak dopiero po latach pracy w firmie Bell zdecydował się na tworzenie miniaturowych urządzeń elektrycznych, które mogłyby zostać wykorzystane w medycynie.

    Jego pierwszym wynalazkiem był malutki silnik elektryczny do zastosowań medycznych. Był to nie lada wyczyn gdyż dokonał tego w 1958 r. W tamtym czasie był to najmniejszy silnik elektryczny na świecie. W 1962 r. opracował i wykonał własną zmechanizowaną sondę jelitową. Aby doskonalić swoją wiedzę studiował na Uniwersytecie Paryskim Sorbonie. Jego dalsza kariera przebiegała bardzo dobrze. Posiadał dwie fabryki płytek PCB w Belgii i w dalszym ciągu pracował nad nowymi urządzeniami.

    Obecnie Jos d’Haens jest na emeryturze jednak nadal pracuje w swoim warsztacie. Jego najnowsze dzieło to jak twierdzi najmniejszy silnik elektryczny na świecie. Na dowód tego autor otrzymał oficjalny certyfikat światowego rekordu Guinnesa.

    Aby możliwe było wykonanie takiego silnika Jos potrzebował do tego specjalistycznych maszyn, które były wyposażeniem jego warsztatu. Precyzyjne nawijarki i inne urządzenia umożliwiły wykonanie tego arcydzieła. Parametry silnika są następujące:

    Średnica: 1.65 mm
    Długość: 0.90 mm
    Waga: 9.8 mg
    Objętość: 1.92 mm3
    Napięcie zasilania: 0.220 V
    Prąd zasilania: 18 mA
    Prędkość obrotowa: 600 – 6000 (regulowana)

    Silnik posiada 3 cewki które są zasilane przez elektronicznie generowany sygnał trójfazowy. Jest to silnik bez-szczotkowy. Każda cewka posiada 80 zwoi nawiniętych drutem 0.02 mm. Elementem silnika jest również bardzo mały magnes, dopasowany do wymiarów urządzenia.

    Najmniejszy silnik elektryczny świata

    Na schemacie widoczny jest układ który steruje silnikiem zasilany 9V baterią. Regulator 7805 zbija napięcie do stabilnego 5V. Drugi regulator napięcia LM317 służy do obniżenia napięcia do 1.5 V tak aby nie spalić uzwojeń silnika.
