Konwerter RS485 - USB z bajerami.

Szymon Tarnowski 22 Cze 2010 23:42 11445 24
  • Konwerter RS485 - USB z bajerami.

    Witam, jakiś czas temu udało mi się wymyśleć takie urządzenie, a ostatnio udało się skończyć projekt. Układ składa się z dwóch elementów, procesora PIC18F2455 oraz układu MAX1480. Układ MAX1480 zawiera pełny optoizolowany interfejs do RS485, wzmocniony dodatkowo transilami. Na złączu 5 pinowym wyprowadzono dodatkowo zdublowane sygnały, tak że jeśli będzie błędna polarycja RS485 to można przesunąć wtyczkę i zamienić linie magistrali. Dzięki zastosowaniu procesora udało się dodać kilka bajerów do urządzenia. Dodatkowe opcje w trybie specjalnym:
    1. dostęp do konfiguracji, zmiana trybu pracy, zablokowanie prędkości
    2. dostęp do pamięci EEPROM, można zrobić coś w rodzaju prostego klucza sprzętowego (240 bajtów)
    3. dostęp do prostego analizatora logicznego.
    Działanie układu jest sygnalizowane diodą RGB, która oznacza:
    czerwone - zasilanie ok, brak inicjalizacji USB
    zielona - urządzenie gotowe w trybie konwertera
    zielona + mignięcia niebieskie - nadawanie
    zielona + mignięcia czerwone - odbieranie
    miganie na przemian czerwone-niebieskie - tryb specjalny
    niebieska + czerwona - uruchominie trybu analizatora
    niebieska - analizator gotowy do pracy
    Rozdzielczość analizatora jest rzędu ~83ns, z zastrzeżeniem że nie jest w stanie rozróżnić tak szybkiej serii impulsów. Szacuję że rzeczywiste próbkowanie osiąga 1us. Aplikacja analizatora pozwala powiększać, przesuwać i używać kursorów. Funkcje kursorów potrafią odnajdywać zbocza sygnałów oraz obliczać różne wartości.
    Prędkość transmisji układu konwertera jest ograniczona do wartości możliwych w ustawieniach modułu UART procesora.

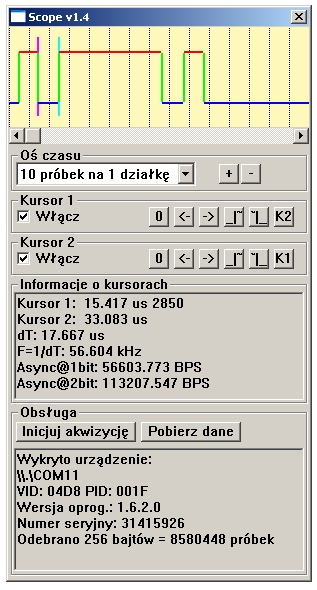

    Załączam kilka zdjęć jak to wygląda i jak działają programy. Przykład transmisji o prędkości 56000 baud, w programie można zobaczyć że jest brak symetrii pomiędzy czasem trwania bitów. Akurat to jest winą innego konwertera którego używałem do testów.
