Dzwiękowy odstraszacz pcheł komarów kretów myszy

carkar 24 Cze 2010 17:17 11492 18
  • Witam. To mój pierwszy DIY.
    Nie jest to przeze mnie wymyślone, ale takie rzeczy drogo kosztują, postanowiłem więc wykonać coś takiego w granicach 20 - 25 zł.
    Do tego jest to urządzenie UNIWERSALNE, ponieważ odstrasza nie tylko jeden rodzaj zwierząt lecz kilka.

    Spis elementów:
    - ATMega8 - ok. 14zł
    - piezo bez generatora - ok. 2 zł
    - potencjometr - ok. 0,70 zł
    - 4 przyciski regulujące rodzaj zwierząt.... - ok. 1zł

    Podłączenie:
    Schemat płytki poniżej.


    Program:
    W C;[main.c]
    w hex[main.hex]
    Code:
    Poniżej.


    Jak ktoś zobaczy błąd pisać.

    P.s.
    Zapomniałem o obsłudze:
    kiedy przytrzymamy 1 guzik przez ok. 3 s. odstraszacz przełączy sie w odstraszanie komarów, pcheł. pająków...
    kiedy 2 przez 3s. - myszy i szczurów
    kiedy 3 przez 3s. - karaluchów, kun
    kiedy 4 przez 3s. - kretów
    Potencjometrem regulujemy głośność ledwo słyszalną.


    Może ktoś zaprojektuje obudowę??



    Dodano 2 propozycje dodania obudowy w załączniku



    UWAGA:
    Można zastąpić piezo głośnikiem, ale wtedy dość szybko oszalejemy.

    Schemat już jest:
    Dzwiękowy odstraszacz pcheł komarów kretów myszy

    Kupiłem zwykłą uniwersalną obudowę i pasuje:
    Dzwiękowy odstraszacz pcheł komarów kretów myszy

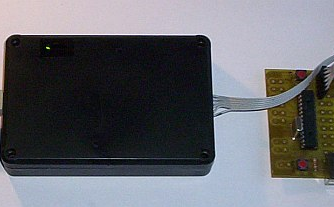

    Podczas programowania:
    Dzwiękowy odstraszacz pcheł komarów kretów myszy
    Załączniki:

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    carkar
    Poziom 15  
    Offline
    Specjalizuje się w: avr
    carkar napisał 188 postów o ocenie 11, pomógł 1 razy. Mieszka w mieście Rzeszów. Jest z nami od 2010 roku.
  • #2
    91janek
    Poziom 20  
    Bardzo ciekawy projekt , a jako obudowę zastosował bym jakąś gotową z plastiku odpowiednia do wielkości płytki PCB. Pozdrawiam
  • #3
    Rafik94
    Poziom 14  
    chciałbym zapytać który element na tym schemacie wpada w rezonans i wytwarza fale dzwiękowe ??
  • #4
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #5
    carkar
    Poziom 15  
    Saabotaz: W załączniku masz hex-a [w pierwszym poście main.7z][w 7zipie, bo hex niemożna]
  • #6
    MacGyver 7
    Poziom 21  
    Napisz coś o skuteczności odstraszania, czy można siedzieć w krótkich spodniach nad wodą?
  • #7
    carkar
    Poziom 15  
    Jasne że można. :)
    Ważne tylko wtedy aby nie ściszać za bardzo potencjometrem.
    Nie trzeba nic robić on automatycznie wpada w pierwszą pętlę i odstrasza komary...
    Dla bezpieczeństwa przytrzymałbym 1 guzik 3 sekundy, bo duże ryzyko :)

    W sumie można cały potencjometr zastąpić rezystorem 330 Ohm.

    Dodano po 2 [godziny] 41 [minuty]:

    Fala o takiej mocy odstrasza komary i inne na odległość ok. 1 - 2 metrów.
    Wiadomo na krety nawet na 5 metrów.
  • #8
    abakuz
    Poziom 9  
    Bawiłem się w coś takiego jakiś rok temu, tylko mój odstraszał jedynie krety. Testy skończyły się następująco: po dwóch dobach odstraszania koło urządzenia pojawiły się cztery kopce. Stwierdziłem, że nie będę się z krecikiem patyczkował i postawiłem na podwórku piec gitarowy skierowany w stronę ziemi. Obudowałem go skrzynią, żeby dźwięk się nie rozpraszał i podłączyłem go do komputera, który generował sygnały o odpowiednich częstotliwościach. Oprócz tego, że psy chciały dostać szału nie zauważyłem, żeby kret się przestraszył. Pomogło dopiero wrzucenie kilku małych petard do dziur w kretowiskach. Po dwóch dniach prawie zacząłem świętować sukces, kiedy bestia znowu się zjawiła. Od tamtego czasu nie próbuje go już przegonić, a niech zwierzak kopie, żadnych innych w miarę humanitarnych metod nie znam. Może to był kret-rambo albo jakaś inna zmutowana bestia. Niezależnie od tego, życzę powodzenia w odstraszaniu.

    Pozdrawiam
  • #9
    carkar
    Poziom 15  
    Może ten kret był głuchy xD

    Poprawiony kod. Teraz większy zasięg.
  • #10
    guuciek
    Poziom 14  
    Witam .Możesz napisać jakiej częstotliwości dźwięku używasz dla danych trybów ??
  • #11
    carkar
    Poziom 15  
    7000Hz odstrasza komary, pchły
    10000Hz odstrasza m.in. myszy i szczury
    12000Hz odstrasza karaluchy i kuny
    18000 Hz do 20000 Hz koty , psy, kuny
    7-14 kHz pająki
  • #12
    yenaldushi
    Poziom 13  
    Byłaby możliwośc przerobienia kodu pod ATTiny2313? Chciałbym wykonać urządzenie, ale do ATMegi8 nie mam już dostępu (ciężko dostać z racji zakończonej produkcji).
  • #13
    carkar
    Poziom 15  
    Tak. Masz wszystko w data sheecie jak zamienić tylko poszukać nazwy portów:
    http://www.atmel.com/dyn/resources/prod_documents/doc2543.PDF
    2 strona 1 rysunek.....
    Tzn:
    Przełączniki mają być na najmłodszych bitach portu D, więc szukasz PD0, ... , PD3 i masz tak 2,3,6,7 do nich więc podłączasz przełączniki a z drugiej strony do VCC.
    Piezo - jedna strona do PB0 przez potencjometr a druga strona do PB1, więc wychodzi ci że PB0 to pin 12 a PB1 to 13.
    Ostatnie :
    VCC - 20 pin
    GND - 10 pin

    Takie to trudne znaleźć w data sheecie??
    Jak jeszcze będziesz miał problemy to w http://74.125.95.147 wpisz ATTiny 2313 i będziesz miał odpowiedzi na swoje pytania.

    Ciężko dostępny: Wpisz w http://74.125.95.105 ATMEGA8 i wybierz pierwszy wynik...
    W magazynie 19 ciężko??
  • #14
    guuciek
    Poziom 14  
    Witam . Z tego co widzę to to jest w zakresie słyszalnym człowieka , czy dźwięk nie jest irytujący ??

    Co do dostępności ....
    Może u ciebie w regionie jeszcze są bo nie było na nie takiego popytu ale w większości miejsc już są niedostępne .
  • #15
    carkar
    Poziom 15  
    Podałem adres do sklepu internetowego. Kiedyś chciałem tam go kupić ale dostawa miała być za 2 tygodnie i zrezygnowałem. Co do dźwięku, jest słyszalny, irytujący ale od czego jest potencjometr - od ściszenia.
  • #16
    Jack14
    Poziom 37  
    Projekt może i jest fajny ale z wyjątkiem człowieka na pewno nic więcej nie jest w stanie odstraszyć.

    ps

    Starcie ja i kret stan 3:0 a raczej 3,5:0 bo jeden nie przeżył. Reszta odzyskała wolność z dala od zabudowań i ogrodu.

    Pozdrawiam.
  • #19
    carkar
    Poziom 15  
    Proszę admina o przeniesienie do DIY Konstrukcje
