[Cadstar] Czytelność schematów - pytania

spyders 30 Lip 2010 15:23 3144 3
  • #1 8347657
    spyders
    Poziom 10  
    Witam,

    od niedługiego czasu staram się pojąć obsługę Cadstara w wersji 11, jak na razie jedyną rzeczą, z którą nie mogę dojść do ładu jest przejrzystość kreślonych schematów.
    Mam kilka pytań:

    1. Czy można całkowicie wyłączyć siatkę, ew. ustawić pojawienie się jej od określonej wielkości powiększenia?
    2. Czy Cadstar posiada mechanizm podobny do back/forward annotation z Eagle'a (widać teraz, czego się wcześniej imałem :D)?
    3. Czy można w jakiś prosty sposób sprawdzić wymiary footprintów przed umieszczeniem elementu?
  • #2 8347853
    Przem188
    Specjalista EDA
    Może od razu zalecę przejście na C*12 lub C*12.1, który już jest ( choć nie wersja Express - ta będzie za około tydzień dostępna) choćby na forum Sonsivri
    http://www.sonsivri.com/forum/index.php?topic=14520.msg103739#msg103739

    Co do pytań:

    1. Wyłączyć siatkę można, a jej pojawianie się jest związane z jej wpisanymi parametrami. Okno konfiguracji jest na samym dole ( to tylko skrót , bo jest również w menu głównym programu Settings).

    [Cadstar] Czytelność schematów - pytania


    Obok zresztą jest aktywna zmiana jednostek, u mnie akurat widać Thou czyli milsy. Klikając na napis możemy dokonać zmian.

    [Cadstar] Czytelność schematów - pytania

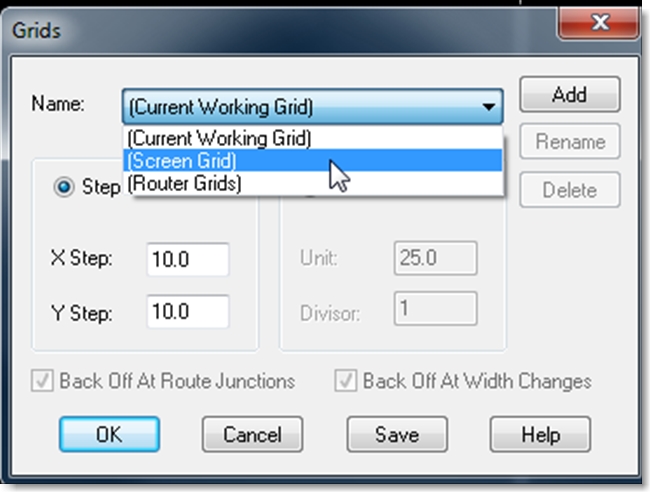

    Current working grid - rozmiar siatki riboczej, wg. której będą pozycjionowane elemeenty, przyciągane do tej siatki, itp.

    Screnn grid - siatka tylko dla wyświetlania na ekranie. Nie ma znaczenia przy działaniach z elementami na planszy płytki czy schematu.

    Fractional Grid - siatka dodatkowa, pomocna, jeżeli rozmiar podziałki w siatce głównej nas nie zadowala, a z pewnych względów nie możemy jej zmniejszyć, choćby dla wygody pracy. Jest zasadna, gdy nasza podziałka główna nie ma przelicznika dzielącego się na równe części, wówczas ta dodatkowa może pomóc.

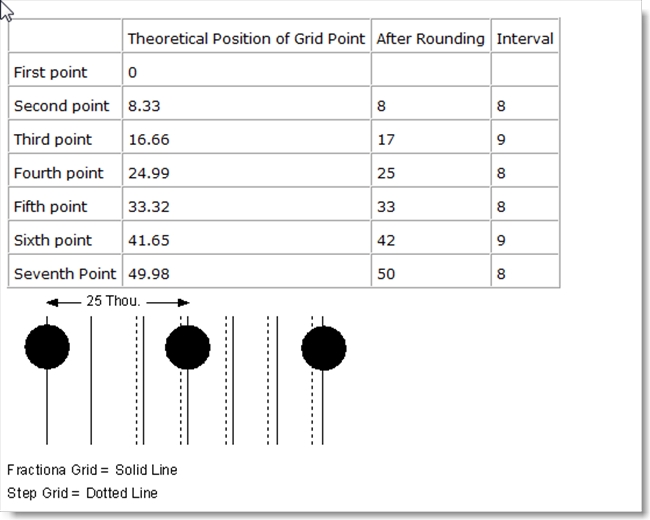

    Screen shot z pomocy programu:

    [Cadstar] Czytelność schematów - pytania

    Siatki możemy szybko zmieniać za pomocą komend tekstowych, których program posiada sporo, natomiast są mało używane:
    G_<grid step>

    Spacja musi być użyta po literze komendy a jednostką.

    G 40 wprowadzi zmianę siatki na rozmiar 40 w osi X i 40 w osi Y

    G 40 50 wprowadzi rozmiar 40 w osi X i 50 w osi Y.

    G 25/3 zmieni siatkę Fractional na 8.3333333

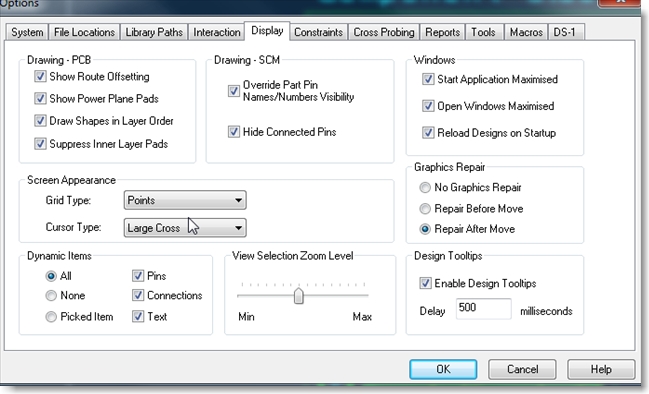

    W jakiej postaci siatka ma być wyświetlana - punktowo czy linie ustawimy w menu Tools - Options :

    [Cadstar] Czytelność schematów - pytania

    Kolor:

    [Cadstar] Czytelność schematów - pytania

    Pytanie 2: Owszem jest taki mechanizm. Może nie będę się powtarzał, zapraszam na forum programu, gdzie to pytanie już było:

    Link

    Pytanie 3.

    Niestety nie można tego zrobić w prosty sposób, trzeba kliknąć aż 4 razy.

    Kolejno.

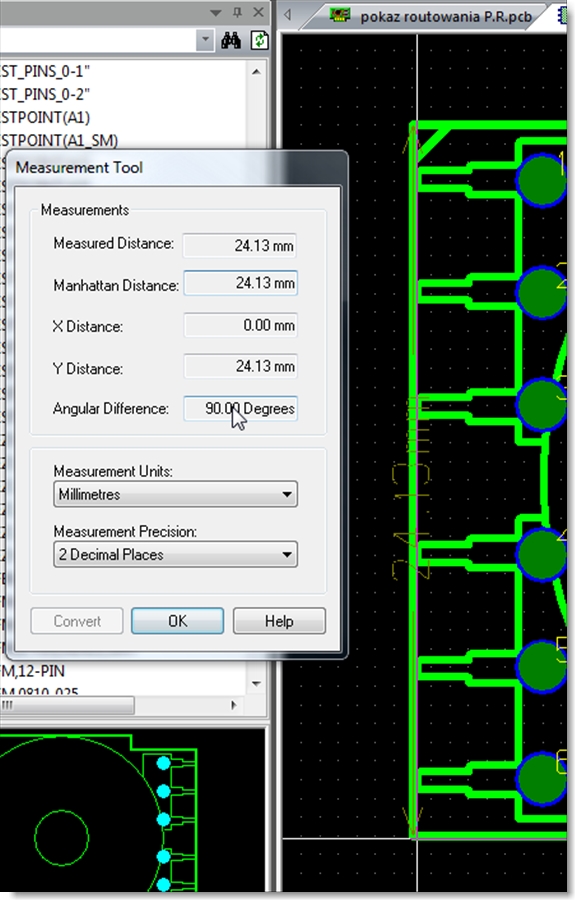

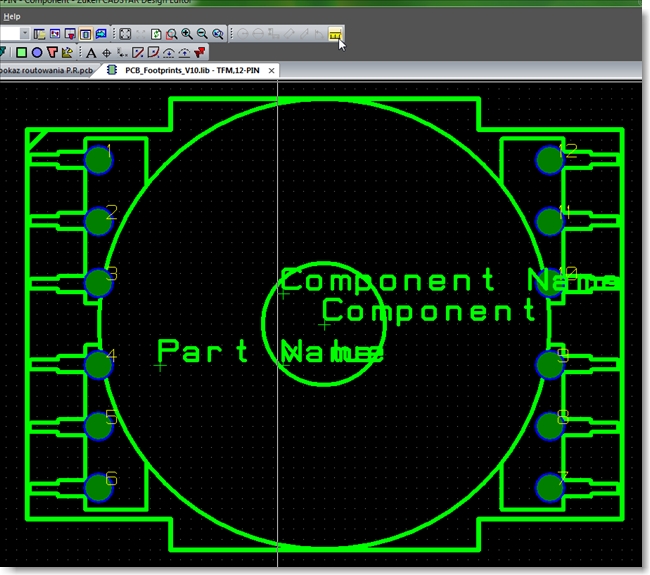

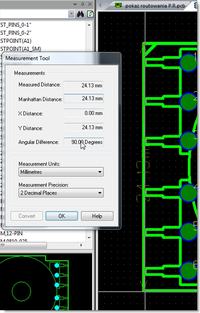

    [Cadstar] Czytelność schematów - pytania

    [Cadstar] Czytelność schematów - pytania

    [Cadstar] Czytelność schematów - pytania

    [Cadstar] Czytelność schematów - pytania[url=]Link[/url][url=]Link[/url][url=]Link[/url][url=]Link[/url][url=]Link[/url]
  • #3 8352050
    spyders
    Poziom 10  
    Przem188, zabij, ale siatki wyłączyć nie potrafię - w ustawieniach możliwy jest do wybrania tylko jej skok, w zasadzie nie widzę żadnej kontrolki dedykowanej do wyłączania, czy może jest tak, że konkretna wartość skoku ją wyłącza?

    Te linie/kropki strasznie zaburzają czytelność i wyprowadzają z równowagi...

    ----

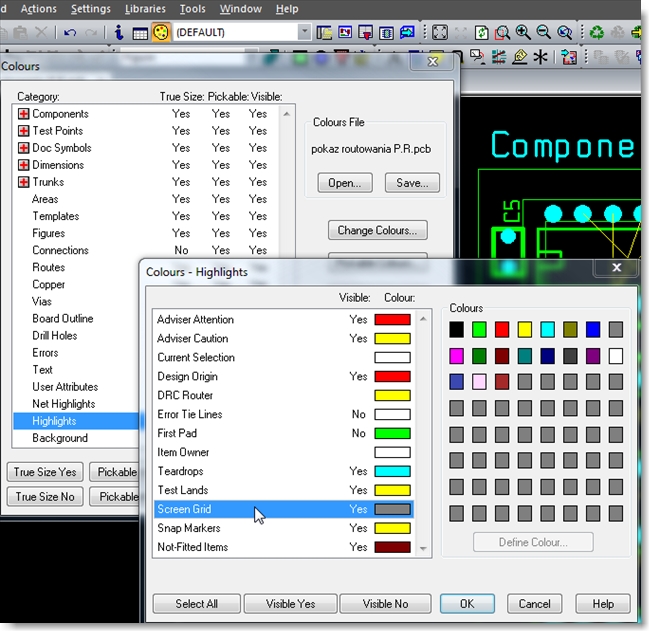

    Doczłapałem się do tej opcji: Colors -> Highlights -> Screen Grid, visibility na off.

    Projektant interfejsu przeszedł samego siebie - jest to jak najbardziej logiczne i spójne, ale w żaden sposób intuicyjne.

    Dziękuję koledze Przem188 za pomoc!
  • Pomocny post
    #4 8352493
    Przem188
    Specjalista EDA
    Wg. mnie to logiczne- panel kolorów umożliwia wybór koloru, tryb wyświetlanaia ( true czy jedynie kontur) a także umożliwia wyłączenie warstwy, elementu. Natomiast przy odpowiednim kroku siatki ta nie będzie wyświetlana, ustaw mały krok, przy normalnym ekranie siatka nie będzie widoczna, dopiero jak zaczniesz powiększać ( o ile będzie taka potrzeba), siatka stanie się widoczna. W każdynm programie siatka jest standardem, kwestia przyzwyczajenia. Kolor możesz zmienić na mało widoczny ( i tak oryginalnie jest szary). Ale to czy ona ma być czy nie to już Twój wybór.

    W razie pytań pisz tu czy na forum Cadstara ( po zarejestrowaniu na stronie, co zresztą polecam, bo część działów forum/downloadu jest ukryta dla niezarejestrowanych a wraz z tym nie widać dodatków do programu czy postów).

    Pozdrawiam i służę pomiocą.
