KONKURS!!! - Warsztat Elektrodowicza - Edycja druga

Warsztat-firma nr.1

To jest mój warsztat auto-alarmy w Gdañsku, rok powstania 1997.
Zajmujê siê zabezpieczeniami elektronicznymi, mechanicznymi, diagnostyk± elektroniki, naprawami itp..

Warsztat DOM nr.2

Warsztat 14 letniego ch³opca, który kocha elektronikê . Czyli ja.


Mój hobbystyczny warsztacik jest m³odziutki - ma 2 lata .




Pozdrawiam

Warsztat hobbystyczny nr.3

Oto mój warsztat obok domu przepraszam za ba³agan:

Warsztat hobbystyczny nr 4

Oto mój warsztat. Nie mam zbyt wiele miejsca wiêc musia³em siê zadowoliæ skrawkiem przy ¶cianie w kot³owni. Warsztat hobbystyczny. Warsztat nie jest piêkny ale jego fenomen polega na tym ¿e mnie niewiele kosztowa³, jestem biednym studentem wiêc wiêkszo¶æ urz±dzeñ zrobi³em sobie sam tj: preheater(podgrzewacz), nawijarka, sterownik grza³ki lutownicy kolbowej, okap z wentylacj±, warsztat równie¿ robiony(nie jest to kupione biurko czy co¶), by³ te¿ robiony zasilacz ale obecnie jest fabryczny(wygrany w konkursie wideoporadników na elektrodzie), stacja Hot Air równie¿ wygrana na elektrodzie w konkursie DIY, reszta kupiona okazyjnie.
Warsztat nie jest profesjonalny, przyda³oby siê jeszcze parê rzeczy ale to co potrzebne nawet do skomplikowanych napraw i konstrukcji mam, przeserwisowa³em i naprawi³em na tym warsztacie ju¿ ok 10 laptopów i ok 20-30 telefonów. Warsztat ma ok 7 lat, w ci±g³ym ulepszaniu.
Zamieszczam filmik i zdjêcia.








A tutaj jeszcze pó³ki na drobne czê¶ci elektroniczne, pó³ki znajduj± siê nad starym warsztatem.

Warsztat hobbystyczny nr 5

Witajcie.

Chcia³em Wam pokazaæ swój pokój, który s³u¿y równie¿ za warsztat. Pokoik jest miniaturowy i mimo moich starañ nie da siê utrzymaæ go w porz±dku. Po prostu jest za ma³o miejsca.
Na noc wszystkie graty z ³ó¿ka wêdruj± na biurko, a w dzieñ na ³ó¿ko Ogólnie mam nadziejê, ¿e brat siê nied³ugo wyprowadzi i przyjmê Jego du¿y pokój.
Czê¶æ osób mo¿e pomy¶leæ po kolorach, ksi±¿kach, ¿e mam 13 lat(mam 17), ale jako¶ nie lubiê wyrzucaæ starych ksi±¿ek, a oddaæ te¿ nie mam komu.
No ale do rzeczy
Na pierwszym zdjêciu widaæ szafeczki z drobnic±, oraz pude³ka z lampami (moja g³ówna pasja), dalej mo¿na zobaczyæ blat roboczy zwany biurkiem, oscyloskop, mierniki, podstawowe narzêdzia oraz kawa³ek gitary.

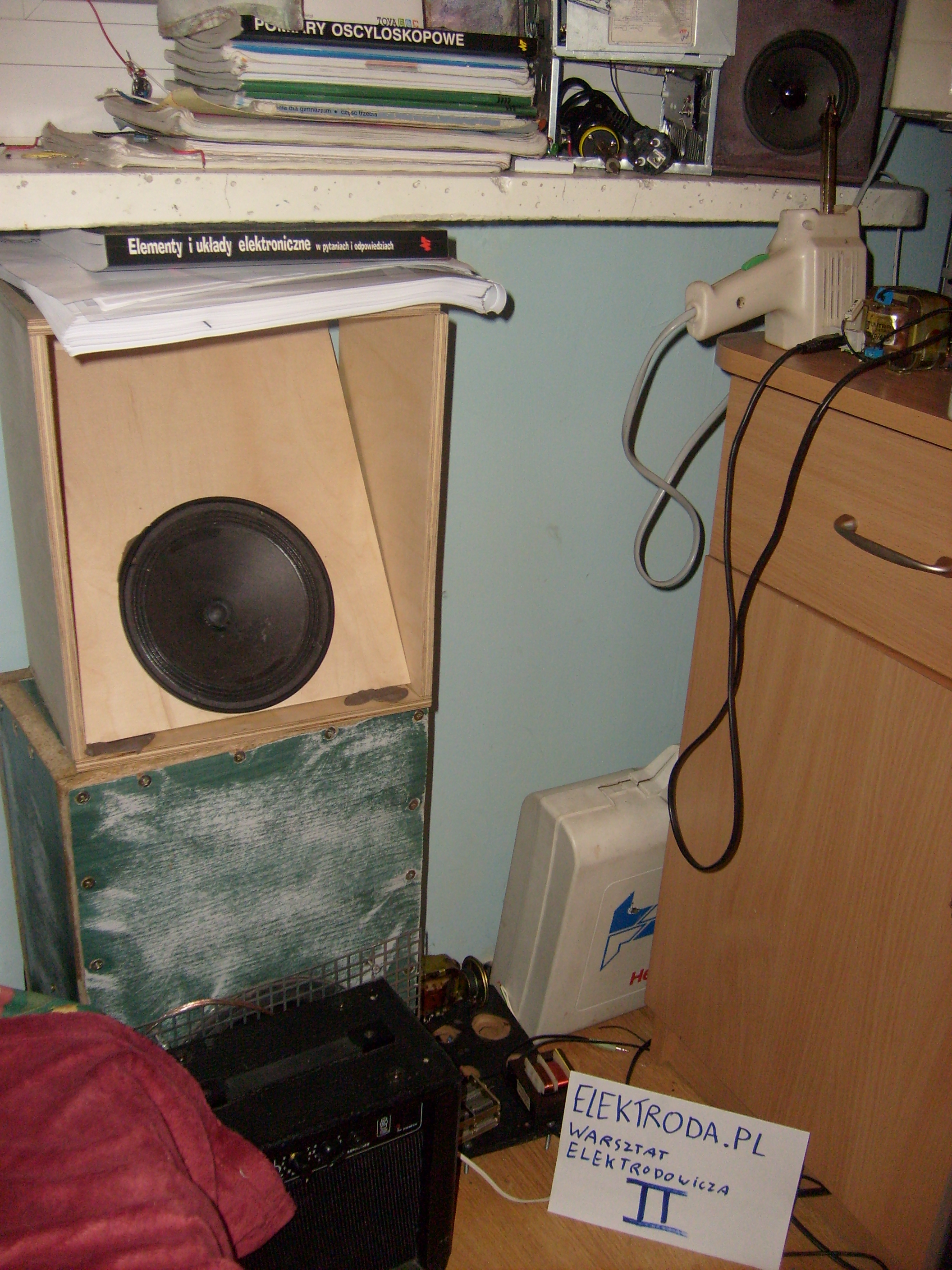

Nastêpnie jest k±cik muzyczny, czyli subwoofer, niedokoñczone kombi gitarowe, oraz fabryczny wzmacniacz. Potem "Sk³adowisko" czyli ³ó¿ko. Bez komentarza. I na koniec pó³ki naprzeciw biurka.
Tam znajduje siê wiêkszo¶æ transformatorów, gotowych konstrukcji jak i takich do rozbiórki. Wszystko pochowane jest do trzech pude³, ale i tak siê ju¿ nie mie¶ci
"Warsztat" je¿eli mo¿na to tak nazwaæ ma oko³o 2 lat i powstawa³ jak najmniejszym kosztem.
Jak sobie teraz podliczy³em, to wyda³em na to ok. 200z³, wiêkszo¶æ rzeczy wy¿ebra³em, albo dosta³em w prezencie, itp. Oczywi¶cie nie wlicza³em w to ceny podzespo³ów, bo wtedy cena wzros³a by 3-krotnie.
Mam jeszcze pochowane pud³a z elementami do szafy, oraz w przedpokoju, ale to ju¿ zdjêæ nie robi³em.


Ale jest plus tak ma³ego warsztatu. Wszystko jest dos³ownie pod rêk±.
Pozdrawiam.
P.S
Poprawi³em zdjêcia.

Warsztat hobbystyczny nr.6


Witam.

Mam na imiê Micha³,mam 13 lat i jest to mój warsztat hobbystyczny (w kot³owni).
Ma 4 lata.

Warsztat DOM nr. 7

Warsztat ma ju¿ kilka lat.Co jaki¶ czas s± uzupe³niane elementy itp.
Zdjêcia przedstawiaj± "stanowisko robocze".
Za Chiñskim kalendarzem ukrywa siê wszystko co niezbêdne.
Przepraszam za jako¶æ.My¶la³em ,¿e mam lepszy aparat

WARSZTAT HOBBISTYCZNY NR 8

Mój warsztat znajduje siê w pokoju (Mam 14 lat)

Biurko (które ma s³u¿yæ do nauki) na którym powstaj± wszystkie urz±dzenia elektroniczne


Walizka z narzêdziami

Pude³ko pe³ne elementów z demonta¿u

Mój zasilacz

Warsztat hobbystyczny na stancji studenckiej nr 9

Warsztat powstaje od dwóch lat na stancji w Gdañsku , stolik przeznaczony do równie¿ do nauki. Warunki ogólnie takie na jakie aktualnie mnie staæ, ale jestem bardzo zadowolony i bardzo cieszê siê, ¿e mogê go zaprezentowaæ na Elektrodzie. Ze wzglêdu, ¿e jestem zwolennikiem czytania na papierze mam dosyæ spor± kolekcjê ksi±¿ek tematycznych.
Zajmujê siê g³ównie programowaniem wiêc w najbli¿szych planach do warsztatu dojdzie:
analizator logiczny - przystawkê do komputera
du¿± szafkê na rezystory
laminarkê - ¿elazko mnie mêczy :?
mo¿e wiertarka sto³owa
oraz kupa elementów elektronicznych.

Warsztat hobbystyczny nr 10.

Witam, przedstawiam okrojon± wersjê mojego warsztatu. Dlaczego okrojon±, a to dlatego ¿e znaczn± czê¶æ sprzêtu mam przy sobie Ale mniejsza o to. Warsztat znajdujê siê w piwnicy domku jednorodzinnego, w miejscu gdzie sk³adowany by³ wêgiel. Po oczyszczeniu pomieszczenia, pomalowaniu i wstawieniu drzwi, zosta³a przeprowadzona akcja wprowadzki, której efekty po oko³o 6 miesi±cach prezentujê... Ciekawym rozwi±zaniem jest napewno ekonomia rozwi±zania, i spokój przytulnej piwnicy w pobli¿u spi¿arni Natomiast có¿ zapraszam do ogl±dania... Pozdrawiam forumowiczów.

Warsztat pozakonkursowy

Fotki dzisiejsze. Pomieszczenie 12m2 zagracone jest przeze mnie od sze¶ciu lat, lampy w nim rz±dz± od oko³o piêciu. To du¿e z aluminiowym czo³em to tester lamp i zasilacz jednocze¶nie, budowany przez 1,5 roku ze ¶mieci Na krze¶le usadowi³ siê mój w³ochaty pomocnik, nad radiem natomiast dwa kaski i kupka ksi±¿ek po rosyjsku Na ogó³ nie ma tu wielkiego ba³aganu.

Warsztat hobbystyczny nr 11.
Witam. Oto mój ma³y pokojowy warsztat. Przepraszam za ma³y ba³agan. Hobbystycznie bawiê siê elektronik± wiêc wystarczy:D Pozrawiam

Warsztat hobbystyczny nr 12

Chcia³bym przedstawiæ mój m³odziutki warsztacik. Powsta³ niespe³na rok temu i wci±¿ siê rozwija. Usytuowany jest we w³asnym pokoju i podzielony na 2 czê¶ci le¿±ce naprzeciw siebie. Jedna typowo robocza, a druga biurowa



Nie wiem tylko czy za³apiê siê w regulaminie poniewa¿ zdjêcia robi³em tu¿ przed og³oszeniem konkursu i na pierwszym zdjêciu logo elektrody zosta³o wci¶niête w programie graficznym. Troszkê ciemno za oknem wiêc szkoda robiæ nowe zdjêcia tak¿e za³±czam jedno zrobione tu¿ przed chwil±

Warsztat pozakonkursowy

Witam.
Chcia³em pokazaæ tak¿e moje królestwo.
Zorganizowane w du¿ej piwnicy tzw. "suszarni".
Czy to warsztat hobbystyczny czy te¿ praca ... ciê¿ko to okre¶liæ poniewa¿ i pracujê i wykonujê tutaj swoje hobby
Przez kilkana¶cie lat zebra³o siê trochê tego

Najciekawsze s± 2 rozwi±zania widoczne na fotografiach ...
1) mosiê¿na klatka faraday'a do testów EMC itp ...
2) komora (w której na zdjêciu stoi piecyk do wypalania) s³u¿y tak¿e do pokrywania p³ytek emulsj± positiv20.

Warsztat podzielony jest na "logiczne" ca³o¶ci.
Ostatnio wzbogaci³em siê o stacjê IR Aoyue int720. No i trzeba by³o trochê przeorganizowaæ miejsce.
Pod biurkiem znajduje siê kompresor z za³o¿onym filtrem odolejaj±cym i odwadniaj±cym.
Do tego tak¿e pod biurkiem jest autotrafo.


Pozdrawiam
Marek


Poni¿ej zdjêcia:

Warsztat hobbystyczny nr 13.

Tylko geniusz mo¿e zapanowaæ na cha³osem. Za kilka dni siê przeprowadam wiêc odpu¶ci³em sprz±tanie, wbrew pozorom mo¿na na tym biurku lutowaæ

Warsztat hobbystyczny nr 14.

D³ugo zastanawia³em siê czy pokazaæ swoj± pracownie, bo przy tym co prezentuj± koledzy to wygl±da raczej kiepsko, ale z drugiej strony mo¿e co¶ pomo¿ecie, przy okazji pochwalê siê nowymi dzieæmi czyli stolikami które sobie zrobi³em jakie¶ 2 tygodnie temu. Aha przy³±czam siê do pro¶by poprzednika ¿eby moderatorka te¿ pochwali³a siê swoim królestwem:)





Zapomnia³em dopisaæ nr i rodzaj warsztatu ale widzê ¿e kto¶ mnie ubieg³ za co bardzo dziêkuje, wiek warsztatu to 2 lata. ale w takiej postaci ma kilka miesiêcy no i na pewno nie jest to wersja koñcowa:]
pozdrawiam

Warsztat hobbystyczny nr 15.

Jako ¿e od najm³odszych lat interesujê siê radiem , to i k±cik jak najbardziej zwi±zany z radiami . Tu powstawa³y i powstaj± najdziwniejsze konstrukcje .



W szufladach oczywi¶cie "twórczy" ba³agan .

Warsztat hobbystyczny nr. 16
Witam.
To ja te¿ dodam zdjêcia swojego królestwa. Ale powiem inaczej, u mnie jest "artystyczny nie³ad" . Nie mam tak wyposa¿onego warsztatu jak niektórzy z was ale siê rozwija, ostatnio kupi³em stacjê lutownicz±. Warsztat powstawa³ ok.3 lata ale kilka tygodni temu przemeblowa³em ca³y pokój wraz z warsztatem, ¿eby mieæ wiêcej miejsca. Z ciekawych rozwi±zañ to w³±cznik no¿ny do uruchamiania mini szlifierki. Ostatnio wpad³em równie¿ na pomys³ "wbijania" uk³adów CMOS w kawa³ki styropianu owiniête foli± aluminiow±. Jest to warsztat hobbystyczny choæ czasami zdarza siê co¶ naprawiæ ;p.



A to mój letni warsztacik w gara¿u.

WARSZTAT HOBBYSTYCZNY NR. 17

Przedstawiam swój warsztat w nowej ods³onie. Stó³ warsztatowy w³asnej produkcji. W tym miesi±cu warsztat przeszed³ gruntowne przemeblowanie. Warsztat posiadam od oko³o 4 lat.







Tutaj zamieszcze tak¿e zdjêcia "wystawy" s±siaduj±cej z warsztatem- pomieszczenie obok. Rega³y w³asnej produkcji. Z których zreszt± jestem bardzo zadowolony.
Na wystawie g³ównie radia(w wiêkszo¶ci sprawne, niektóre czekaj± na zrobienie), ale tak¿e polskie telefony(moje nowe hobby).




Ostatnie 2 zdjêcia pokazuj± 2 miesieczengo kociaka który widocznie jest zainteresowany naszym forum. Na drugim zdjêciu mina kota, gdy powiedzia³em mu, ¿e i tak nie wygram tego konkursu.

Warsztat hobbystyczny nr. 18

Witam.

Mimo tego ¿e mój warsztat hobbystyczny bra³ udzia³ w poprzedniej edycji (warsztat 37) postanowi³em go zaprezentowaæ ponownie, bo ca³kiem sporo siê w nim zmieni³o. Warsztat w pokoju ma ~8 lat, w piwnicy 12.
To czy zmieni³ siê w 80% pozostawiam ocenie moderatorów .

G³ówne stanowisko pracy:


Na zdjêciu widoczne:
Laptop Dell Studio 1555
Zasilacz laboratoryjny (w nowszej obudowie) - Link;

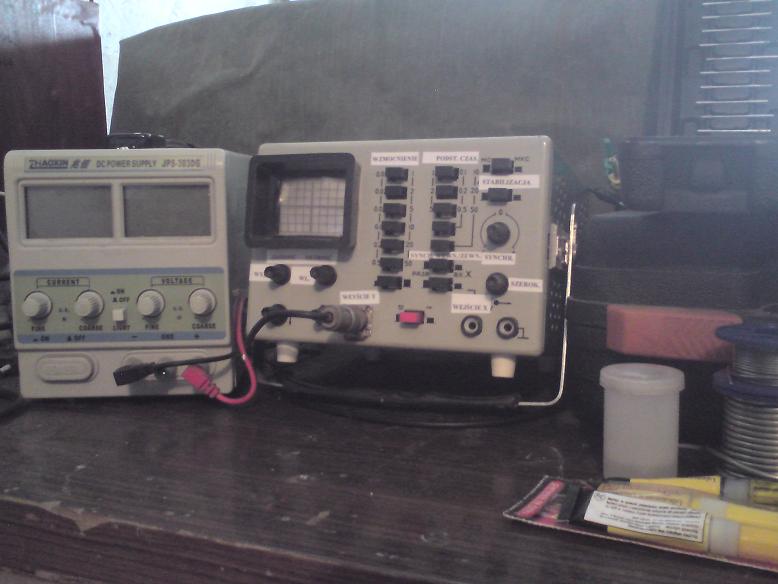

Zasilacz ZHAOXIN JPS-305DG;
Oscyloskop ST-315A II - dosta³em od kolegi ciapciok;
Stacja lutownicza Hot Air PT 803 - kupiona za grosze z gwarancj± jako urz±dzenie pó³roczne. Poprzedni w³a¶ciciel u¿y³ jej kilka razy;
Skaner Uniden USC 230.

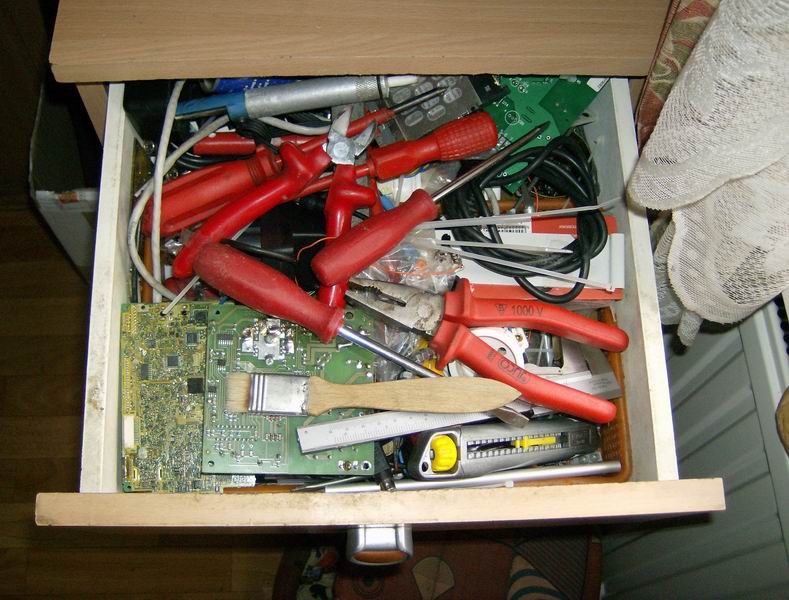

Szuflada przydasiów i nieposegregowanych elementów:


Narzêdzia i chemia do lutowania:


Szafki przydasiów:


Kolejna szafka przydasiów


z widoczn± wytrawiark±, laminatorem do termotransferu, pras± bran¿ow±, oraz wymagaj±cym naprawy zestawem nag³o¶nienia kina domowego (po prawej) i radiem Unitra Diora FAGOT (po lewej).

Pod szafk± widoczne dwie skrzynki narzêdziowe, w jednej widoczny sprzêtem "pierwszej pomocy" do wyjazdów w teren, a w drugiej posegregowane kondensatory wed³ug pojemno¶ci i zestaw ró¿nych radiatorów.


Za ³ó¿kiem "kolekcja dawców organów".


W jednej z szafek ukryta ~25kg drukarka laserowa Konica Minolta magicolor 2300W któr± zdoby³em rok temu za darmo (toner by³ w 80% pe³ny). Drukarka mimo tego ¿e ¶wietnie drukuje w czerni i kolorze, pochodzi ze zbiórki wielkogabarytowej organizowanej przez lokalne wysypisko ¶mieci i by³a przeznaczona do utylizacji .


W drugim pomieszczeniu stoi mój drugi komputer na którym odbywa siê ca³y proces programowania i testowania uk³adów elektronicznych.

Panel (tak jak drukarka) pochodzi ze zbiórki wielkogabarytowej organizowanej przez lokalne wysypisko ¶mieci. Mia³ zostaæ zutylizowany z powodu obudowy która w wyniku po¿aru u poprzedniego w³a¶ciciela zosta³a lekko okopcona i zdeformowana przez dzia³anie wysokiej temperatury - elektronika i ekran nie zosta³y naruszone i dzia³aj± bardzo dobrze. Sam komputer to Compaq DeskPRO En z procesorem 900MHz, 512MB RAM i dyskiem 40GB.

Tak na marginesie dodam, tak wygl±da³ mój samochód po zbiórce wielkogabarytowej podczas której zdoby³em w/w drukarkê i panel :


Piwnica:


W piwnicy bez zmian. Nigdy nie umie tam nastaæ ³ad i porz±dek przez to ¿e korzystaj± z niej 2 osoby - ja i ojciec

Warsztacik hobby Nr 19

Witam
Podepnê siê pod w±tek aby pokazaæ, ¿e dla hobbystycznych zami³owañ niekiedy wystarczy niewielki skrawek. Oczywi¶cie nie ma mowy aby naprawiaæ w nim 42'' plazmê ale dla moich potrzeb jest wystarczaj±cy.
G³ównie drobna elektronika + mechanika precyzyjna. Narzêdzia raczej niewielkie wiec i miejsca wiele nie zajmuj±. To co wiêksze, miernik, odsysacze, wiêksze wkrêtaki, pasty, itp. z powodzeniem mieszcz± siê w zamykanych szufladkach.

Warsztacik hobbystyczny nr.20

To jest kawa³ek mojego pokoju który zajmuje moja pasja
Ca³kiem skromnie, niemniej jednak wystarczaj±co.
Nie ma akurat zasilacza regulowanego poniewa¿ uleg³ zepsuciu, i jest w naprawie(od³o¿ony)





Rega³ z narzêdziami, czê¶ci± czê¶ci...reszta nie jest w stanie siê tam zmie¶ciæ, dlatego jest na strychu, tu wszystko skatalogowane w exelu jest





Znajd± siê tutaj m.i.: lampy elektronowe, segregator z ma³ymi tranzystorami, kondensatorami, triakami, tyrystorami, i generalnie reszt± potrzebnych czê¶ci.
Na samej górze widniej± transformatory.

Teraz co¶ co u¿ywam do wiêkszego relaksu:



Nie tylko Czasem jaka¶ imprezka siê trafi, ale chwilowo, ze wzglêdu na maturê itd...odszed³em od tego biznesu...s± tam nowe nadstawki na gds-ach, jeszcze nie skoñczone, jak skoñczê to opublikujê je tutaj, a czarne skrzynki na dole to Band Pass-y, ale to te¿ opublikujê w swoim czasie

Ogólnie warsztat ma oko³o 1,5 roku, od kiedy siê przeprowadzi³em odt±d istnieje, jest to czê¶æ warsztatu, czê¶æ elektroniczna, czê¶æ ¶lusarsko-stolarska jest w gara¿u, niemniej jednak nie publikujê jej ze wzglêdu na to ¿e nie da siê tam wej¶æ... ze wzglêdu na istniej±cy tam ba³agan

Warsztat hobbistyczny numer 21.
Typowo amatorski, zwany pieszczotliwie "biurem". Ma 2 lata. Z pewno¶ci± brakuje tu profesjonalnych urz±dzeñ, ale w takich spartañskich warunkach te¿ mo¿na, poeksperymntowaæ dla odprê¿enia i dla zwyk³ego hobby.
Do zagospodarowania jest ponad 26 metrów kwadratowych. Ja u¿ywam tylko czê¶æ dostêpnej powierzchni gdy¿ jak widaæ na fotkach przyda³oby siê jeszcze ma³e malowanie.

Zalety:
- cisza i spokój,
- przestrzeñ,
- nie leje siê na g³owê.
A poza tym swój w³asny.

Warsztat hobbystyczny nr.22
Jest to warsztat tymczasowy (bêdê mia³ go zapewne przez pól roku), który powsta³ w zesz³ym tygodniu, ze wzglêdu na remont warsztatu w³a¶ciwego. Skromne wyposa¿enie mojej pracowni powoli bêdzie siê powiêkszaæ, lecz ten sprzêt, który w nim mam wystarcza do wiêkszo¶ci prac które wykonujê (naprawa sprzêtu unitra ).

Warsztat hobbystyczny nr.23

Oto k±cik mojego pokoju, który zosta³ po ma³ym przemeblowaniu za³o¿ony gdzie¶ w marcu, kwietniu 2009r. Ca³y czas "przybiera na wadze" co prawda brakuje mi kilku urz±dzeñ....ale nie od razu Rzym ...




Link



Link

Warsztat hobbystyczny nr.24

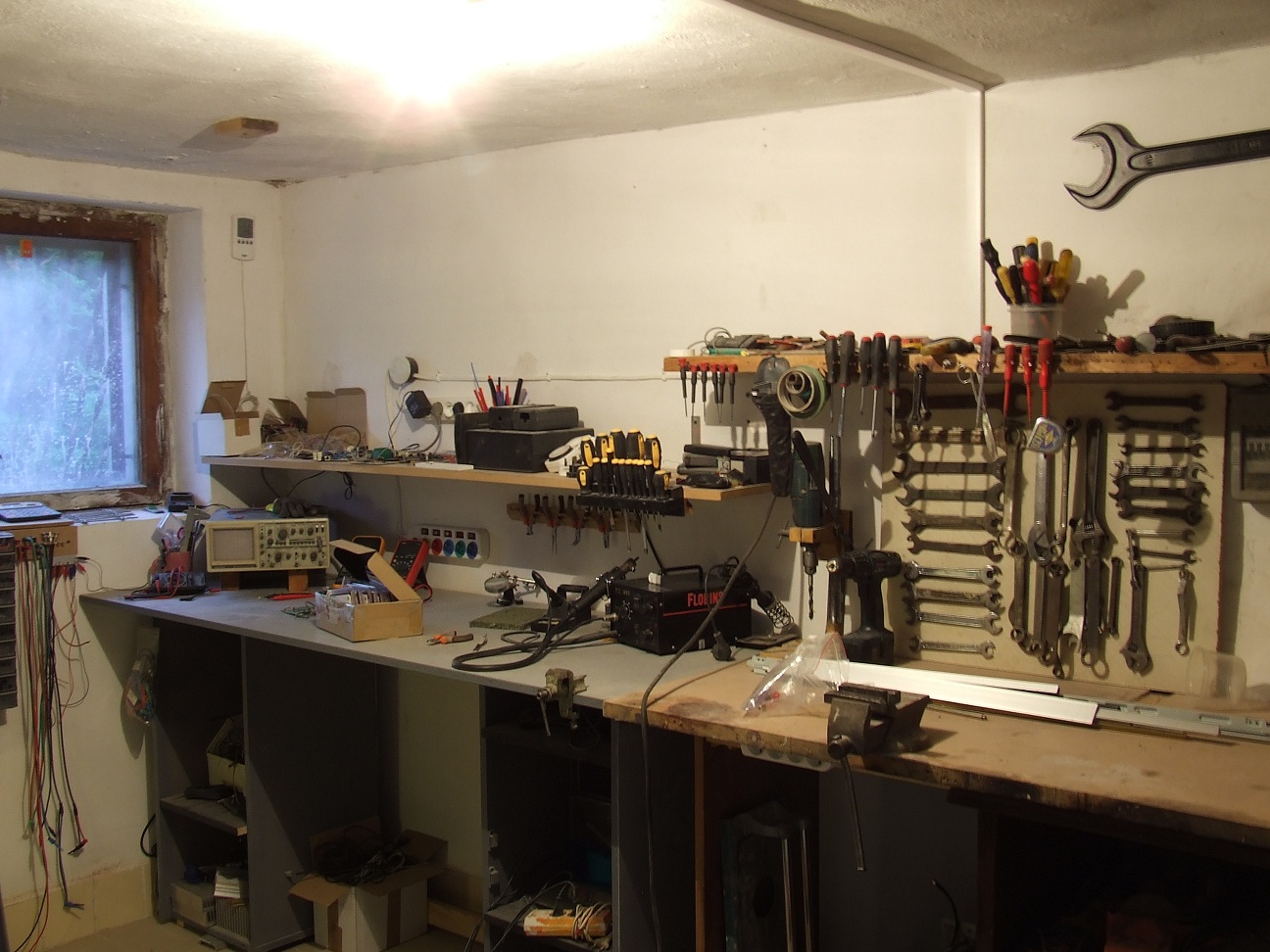

Mój warsztat w ci±gu 10lat przeszed³ sporo przemeblowañ ostatnio dokona³ siê ostateczny remont i z zagrzybionej nory uda³o mi siê uzyskaæ to (:. Zastosowa³em kilka "innowacji" w³asnego pomys³u np. tablica na bananki, bnc i krokodylki, tablica na scalaki z przewodz±cych g±bek czy walizko-szafka na wiert³a. Wszystkie meble zbudowa³em w³asnorêcznie.

uprzedzam pytania: Klucz na ¶cianie ma rozmiar 80 i 75


Link

WARSZTAT "HOBBYSTYCZNO-WEEKENDOWY" NR 25

Witam
Chcia³bym przedstawiæ mój ma³y k±cik w domy (czyt. w pokoju), który zajmuje jakie¶ 40% pokoju. Elektronik± interesuje siê w sumie od 1,5 roku, na pocz±tku nie mia³em jako¶ cierpliwo¶ci i przez 4 miesi±ce tylko czyta³em i powstawa³y projekty typu migaj±ca dioda, potem co¶ mnie tknê³o i postanowi³em zrobiæ to co zrobi³em. Warsztat powstawa³ przez ostatnie 6 miesiêcy w soboty i niedziele ¶rednio po 1,5 godzinki, poniewa¿ lutowanie na biurku i na dodatek nie maj±c czê¶ci jest trudne. My¶lê, ¿e na 15 letniego ch³opaka i tak jest dobrze tym bardziej i¿ wszystkiego uczy³em siê sam i nikt mi nie pomaga³. Przeprowadzi³em ogóln± zbiórkê czê¶ci, wyprzeda¿ ró¿nych pierdó³ typu stary discmen i poszed³em do pracy na lato aby zakupiæ czê¶ci do dalszej nauki. Prawie wszystko oprócz stacji kupi³em/zrobi³em sam. Czas na fotorelacjê.
Pierwsze ujêcie

Widok sto³u roboczego (polecam wszystkim stacjê Xytronic 136ESD)

Widok "rega³ów" nad sto³em roboczym

Widok ogólny

Widok z boku, na którym widaæ mój ostatni zakup (Castorama Mac Alliester Polecam!)

Uwa¿am i¿ s± to najlepsze pude³ka

Niech nikt nie my¶li, ¿e pude³ka s± puste

Tak jak wy¿ej

...

Zbiór scalaków

Zbiór scalaków 2

Zbiór scalaków 3

Szufladki z zapa³ek (reszta w piwnicy)

£atwa identyfikacja szufladek

System segregacji czê¶ci w pud³ach

To co wy¿ej

PS. Je¿eli bêdzie kto¶ zainteresowany to mogê pokazaæ jeszcze piwnicê, w której jest oko³o trzech kartonów traf i jedna skrzynia oraz inne czê¶ci no i moje "kartony" z pod biurka i skrywane czê¶ci z szafy narzêdziowej w domu.

WARSZTAT HOBBYSTYCZNY NR 26

No to mo¿e ja te¿ poka¿e miejsce swej ekspresji...
Tak wiêc, mam 13 lat a elektronik± interesuje siê od bardzo dawna. Warsztat ma nieca³y rok wiec m³odziak z niego . Jest tam wszystko co potrzeba:

To wszystko.. Mam nadziejê na wasze g³osy.
