    Witam,

    Dekoder + Nadajnik testowy (odebranego kodu).

    Bardzo często zdarza się potrzeba sprawdzenia w jakim standardzie nadaje pilot, który wpadł nam w ręce a nie mamy żadnego symbolu lub nawet jeśli mamy to nie występuje jego dokładny opis na www.lirc.org/remotes W takiej sytuacji ciężko go wykorzystać do swoich projektów. Od dawna nosiłem się z zamiarem przygotowania jakiegoś maksymalnie prostego narzędzia, które pozwoliłoby na dokonywanie precyzyjnej analizy kodów z pilotów IR ale nie tylko z pilotów IR. Mogą to być także piloty radiowe albo dowolne inne przebiegi cyfrowe. Oczywiście w przypadku tych "innych przebiegów" nie będzie to w pełni funkcjonalny analizator gdyż występują pewne ograniczenia, ale nie taki był też cel tego narzędzia.

    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    Jego główne zadanie to przyjemna dla oka prezentacja graficzna ale co najważniejsze podanie dokładnie co do 1us czasów poszczególnych impulsów. Poniżej umieszczam kilka fotek z działania na żywo. Wykres można przełączać na widok 2D lub 3D. Można załączać etykiety z dokładnymi czasami, można robić na wykresie ZOOM.

    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    Ważną opcją w tej pierwszej wersji programu na PC jest możliwość zapisu podsłuchanych danych do pliku aby później można było je wygodnie analizować i tworzyć własne programy w oparciu o te dane.

    Całość złożyłem w oparciu o własną płytkę testową. Cały program na PC został napisany w Delphi, natomiast program do mikrokontrolera oczywiście w C.

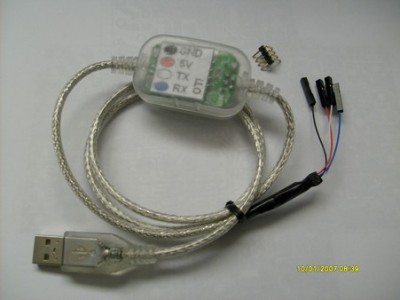

    Program w mikrokontrolerze wysyła dane do PC przez dowolne łącze RS232. Ja akurat wykorzystałem gotową przejściówkę USB/RS232 na mojej płytce, dzięki czemu dane program pobiera niejako przez USB.

    1. Taktowanie procesora - wewn. oscylator 8MHz
    2. Prędkość RS232 - 38400 bps

    Program na PC jak i skompilowany wsad dla ATmega8 można pobrać stąd Link (tym razem udostępniam wsad i program na PC) ;)

    UWAGA! Właśnie w trakcie pojawiła się nowsza wersja tego układu, schemat już jest zaktualizowany, tym razem mamy możliwość skorzystania także z NADAJNIKA IR testowanego - odebranego kodu z pilota - w podczerwieni. Wystarczy w tym celu podłączyć także linię RxD mikrokontrolera oraz diodę nadawczą IR do wyprowadzenia PB3. W programie jest już klawisz pozwalający na emisję testowo odebranego kodu pilota. Działa wyśmienicie.

    Całość przepięknie spełnia moje oczekiwania i już udało się rozpoznać kilka starych pilotów z szuflady, tzn. wskrzesić je do działania, gdyż napisanie procedur odbiorczych na podstawie tak precyzyjnych danych jest po prostu bajką.

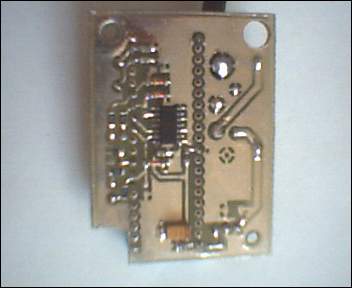

    Tutaj widać ATmega8L na pokładzie mojej płytki testowej ;)
    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

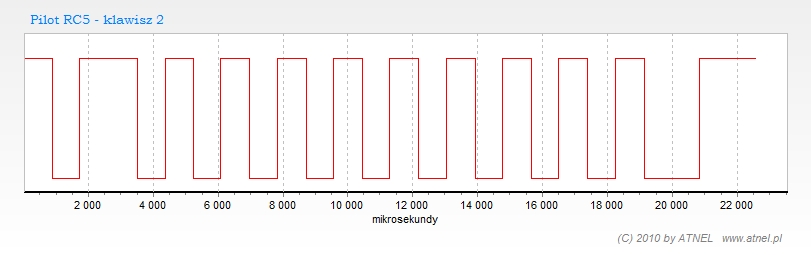

    A tu przykłady z dekodowania różnych pilotów:
    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilotaGraficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    O proszę, właśnie zabrałem się za dorobienie dodatkowych pilotów do pewnej fajnej świetlówki, którą kiedyś kupiłem. Okazało się, że 1 pilot to tragicznie mało na kampingu ;) a skąd tu wziąć dokumentację/standard nadawania. Teraz to nie problem:

    Graficzny dekoder pilotów IR [AVR -> PC] sprawdź pilota

    Prototyp nowego pilocika już działa!

    EDIT

    POWSTAŁY NOWE OPCJE:

    1. Można zapisywać graficzny obraz ramki podczerwieni.
    2. Można zapisywać ramkę jako plik tekstowy, który zawiera poszczególne czasy.
    3. Można odczytywać ramkę z pliku tekstowego.

    4. Można wyemitować ramkę wczytaną tylko z pliku (nie musi być wcześniej odebrana do mikrokontrolera)

    Daje to możliwość zapisania do pliku *.TXT dowolnej własnej ramki, wprowadzonej ot tak "z ręki". Można zatem sobie tym narzędziem przetestować czy pilot opisany na www.lirc.org/remotes ma poprawnie opisany format ramki i czy będzie sterował naszym urządzeniem, do którego nie mamy pilota.

    Np posiadasz jakiś aparat fotograficzny Nikon czy Olympus czy Canon - ale nie masz pilota. Szukasz sobie w necie także na powyższej stronce opisu standardu i jak wygląda ramka, sam tworzysz plik *.TXT podając czasy dla odpowiedniego kodu/ramki i testujesz czy działa. Jeśli działa - to już możesz spokojnie sam sobie zrobić pilocika na AVR'ku

    Poniżej przykład jak wyglądają zapisane tekstowo ramki - prosto jak drut, po prostu po kolei lecą czasy impulsów podane w mikrosekundach ;)

    Pierwszy parametr na górze, musi przybierać zawsze wartość 0 lub 1. Nie reprezentuje on wartości czasu żadnego impulsu w ramce tylko mówi o tym jak ją przedstawić na wykresie:

    0 - jak w nadajniku
    1 - jak w odbiorniku

    Obojętnie jednak jak będzie przedstawiony wykres to i tak ramka zostanie wyemitowana prawidłowo z mikrokontrolera ;)
