Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia

andrelius 23 Oct 2010 13:27 7619 11
  • #1
    andrelius
    Level 15  
    Witam :)
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia
    Mam problem z wymienionym zasilaczem, a dostałem go do naprawy.
    Oto link do tego "cuda":

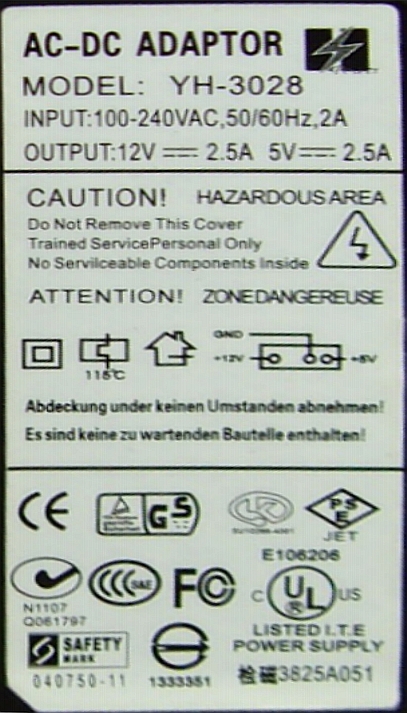

    Model: YH-3028 IDE/SATA adapter
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczeniaPadło tam parę elementów min: 3 diody 1N4007, tranzystor 4N60B.
    I tutaj zaczynają się schody: spalił się rezystor mocy (te niebieskie na rysunku) z oznaczeniem czerwony, czerwony, srebrny, złoty czyli powinno być 0,22Ω.
    Sprawdziłem jeszcze 2 kolejne rezystory mocy dla pewności i miał oznaczenie: żółty, fioletowy, brązowy, złoty i powinien mieć 470Ω, a miał 47KΩ i nie miał żadnych opaleń :!:
    Sprawdziłem kolejny i miał oznaczenia: niebieski, szary, żółty, złoty i powinien mieć 680KΩ, a miał 840KΩ :!:

    Co ja mam zrobić w takiej sytuacji :?: Na jaki wymienić ten który powinien mieć 0,22 Ω :?: Czy jest to możliwe, że po zwarciu tak by się zmieniły rezystancje :?:

    Oto zdjęcie tych rezystorów:
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia
    Poprawiłem TONI_2003.
  • Helpful post
    #2
    TONI_2003
    Moderator
    Witam.
    Moje typowanie... :D
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia
    Podaj jaką Masz diodę D5 (czy była dobra?) diody w mostku wymień wszystkie.

    Następna sprawa to tranzystory Q3, Q2 (jakie) i czy są były dobre, a po wymianie rezystorów o wartościach podanych przeze mnie zasilacz odpalaj poprzez szeregowo włączoną żarówkę 40W od strony sieci ~230V (nie obciążaj zasilacza wtedy) i podaj napięcia wyjściowe.
    Pozdrawiam Brać lutującą. :D
  • #3
    andrelius
    Level 15  
    Typowanie prawidłowe :D
    tylko dlaczego Chińczyk źle oznaczył te rezystory ?
    Diody w prostowniku padły 3, tranzystory o które pytasz czyli s9014 i s9015 też padły tylko pytanie skąd o nich wiesz :?:
    Masz jakiś schemat :?: Jak tak to podziel się swoją wiedzą i doświadczeniem :D
    Diodę D5 za chwilę sprawdzę
    Rezultaty podam na tygodniu dopiero wtedy jak wymienię elementy
  • Helpful post
    #4
    TONI_2003
    Moderator
    Typowanie tylko dlatego może być prawidłowe, iż trzeba brać podówczas ewentualne i możliwe przebarwienia użytych barwników do farb zastosowanych na paskach, ale również doświadczenie i zaprawę w bojach w podobnych sytuacjach lecz to już przychodzi z czasem... :D

    Jeśli chodzi o diody z mostka (ilość jaka ich padła) to już pisałeś wcześniej, ale ja napisałem abyś je wymienił wszystkie cztery (według prawidła), a że tranzystory padły (bo przy tego typu uszkodzeniach zwykle to norma) i takich podobnych zasilaczy zwykle do dysków HDD (często oszczędnościowych) mniej lub więcej jest całkiem sporo.

    Schematów zrysowanych z natury mniej lub bardziej poprawnie również jest już kilka na łamach elektrody ( w dziale:
    Komputery Zasilacze), i dlatego pytam o szczegóły, a niejako przy tej okazji proszę o nie kolegę...
    PS.
    Zatem i temat kolegi andrelius przenoszę do działu:
    Naprawa Zasilaczy ogólnie służących do zasilania sprzętu komputerowego.
  • #7
    andrelius
    Level 15  
    No cóż... wymieniłem wszystkie uszkodzone elementy po stronie pierwotnej i spaliło mi bezpiecznik T 2,5A i 2 diody 1N5408 :!::idea:

    Nie wiem o co chodzi...
  • #8
    TONI_2003
    Moderator
    TONI_2003 wrote:
    Podaj jaką Masz diodę D5 (czy była dobra?) diody w mostku wymień wszystkie.
    Następna sprawa to tranzystory Q3, Q2 (jakie) i czy są były dobre, a po wymianie rezystorów o wartościach podanych przeze mnie zasilacz odpalaj poprzez szeregowo włączoną żarówkę 40W od strony sieci ~230V (nie obciążaj zasilacza wtedy) i podaj napięcia wyjściowe.


    Zapewne dlatego co napisałem powyżej, ale te 2 diody 1N5408 są już po stronie wtórnej jak rozumiem?
  • #9
    W.P.
    Computer PSUs specialist
    andrelius wrote:
    No cóż... wymieniłem wszystkie uszkodzone elementy po stronie pierwotnej i spaliło mi bezpiecznik T 2,5A i 2 diody 1N5408 :!::idea:
    Nie wiem o co chodzi...


    Piszesz, że zasilacz dostałeś do naprawy, a odnoszę wrażenie, że zamiast pomyśleć o przyczynie uszkodzenia zacząłeś od wymiany elementów.

    Na początku piszesz o spalonych rezystorach po czym podajesz ich poprawne wartości. Rozumiem więc, że to juz po wymianie.
    Tak właściwie to powinien ulec uszkodzeniu jeden z nich - Ω22/1W (jako skutek uszkodzenia tranzystora kluczującego).

    :arrow: Kolega WojtasJD podał Ci odsyłacze do schematu. Nie piszesz czy schemat pasuje czy nie, a naprawa bez analizy układu nie ma sensu.
    Przyjrzyj się schematowi i opisz spostrzeżenia bądź wątpliwości.
  • #10
    andrelius
    Level 15  
    Zasilacz naprawiłem :-)

    Ścieżki w nim dosłownie były spalone...
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia

    Właściciel zasilacza mówił, że były iskry i dym poszedł z tego urządzenia. Pisałem, że wcześniej było zwarcie i spaliło mi 2 diody, lecz stało się to przez moje niedopatrzenie... Wszystko po tej naprawie było ok.

    Prawdopodobną przyczyną pierwotnego uszkodzenia (nie tego z mojej winy) było spalenie którejś z diod w mostku prostowniczym i w rezultacie uszkodziło pozostałe 2, bezpiecznik podejrzewam, że był na większy prąd (dostałem zasilacz bez bezpiecznika) niż diody w mostku co spowodowało przepływ dużego prądu zwarcia i uszkodzenie kilku elementów po stronie pierwotnej. Być może jeszcze mógł powstać łuk w bezpieczniku co w konsekwencji opóźniło zadziałanie tego elementu. Ale to tylko moje skromne przypuszczenia, proszę się tym za bardzo nie sugerować :-)

    Koszt naprawy to ok 10 zł, a uszkodzone elementy to:

    Diody:
    D1, D2, D3 były 1N4007 - wymienione wszystkie (plus D4) na 1N5407
    D5 była FR107 - wymieniona na BY299

    Tranzystory:
    Q1 był SSS4N60B - wymieniony na BUZ90A
    Q2 był S9014 - wymieniony na BC546B (uwaga te tranzystory mają inny układ wyprowadzeń :!:)
    Q3 był S9015 - wymieniony na BC556B (uwaga te tranzystory mają inny układ wyprowadzeń :!:)
    Rezystory:
    R1 - 0,22 /1W
    R3 - 680k /1W

    Profilaktycznie wymieniłem jeszcze:
    U1 - PC817C (pasuje niemalże każdy transoptor, który ma w nazwie "817C")Q4 - TL431

    Oto schemat do tego zasilacza:
    Zasilacz Model: YH-3028 IDE/SATA adapter - dziwne oznaczenia
    I to chyba tyle ode mnie... :-)
  • #11
    W.P.
    Computer PSUs specialist
    To tylko pogratulować samozaparcia i dociekliwości - co niniejszym czynię.

    Pozostaje jeszcze postawić kropkę na schemacie przy R14 tuż pod napisem 220 (katoda transoptora ma być na potencjale GND).

    Upewnij się jeszcze czy C5 jest na pewno sprawny. Najlepiej zamień go na LOW ESR (może mieć większą pojemność).
    To niemal najważniejszy element tego układu.
    Z jednej strony zapewnia połączenie uzwojenia pomocniczego z masą (dla składowej zmiennej) co pozwala na prawidłowe wyzwolenie i wyłączenie tranzystora Q1 (R6, C4).
    Z drugiej zaś ustala stały dodatni poziom napięcia, z którego może czerpać tranzystor transoptora by odpowiednio skracać czas przewodzenia Q1 (wyzwalając Q2, Q3) i tym sposobem regulować napięcie wyjściowe.
  • #12
    andrelius
    Level 15  
    Schemat jest dobry, a przynajmniej tak mi się wydaje :D (patrz zdjęcia ścieżek i rozmieszczenia elementów).

    Dziękuję za cenną uwagę odnośnie kondensatora elektrolitycznego i gratuluję tak szerokiej wiedzy, a opis rodem z książki :D

    Ja niestety, aż tak wielkiej nie posiadam... :cry:
