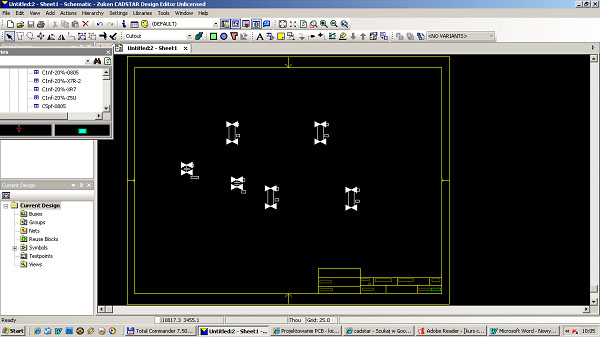

Wydaje się, że lepsze jednak będzie standard w naszym kraju - prostokąty. Te "zygazki" to symbol rezystora wg. standardu USA, Japonii i kilku innych krajów. Choć może ładniej to wygląda. Ale to Twój wybór.

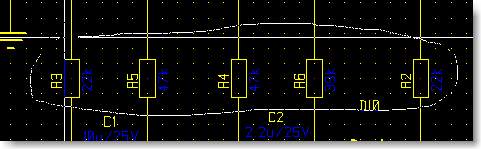

Najpierw musisz podświetlić elementy do zmiany.
Przykładowo tak:
Lub poprzez klikanie na elementy z klawiszem CTRL, a następnie ikona
Item properties:

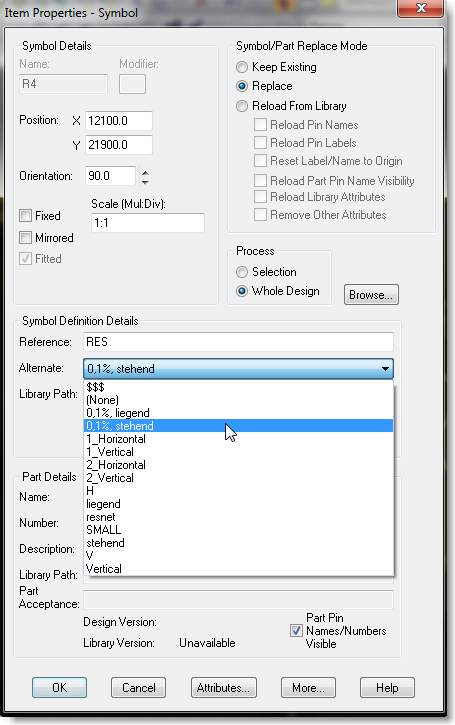

I funkcja albo ( jeżeli dostępna - w zależności od tego jak zrobione są biblioteki - chodzi o Alternate Name ) - poprzez listę dostępnych symboli:
lub poprzez funkcję
wyszukiwarki z podglądem ( opis poniżej ):
Można jeszcze użyć funkcji :

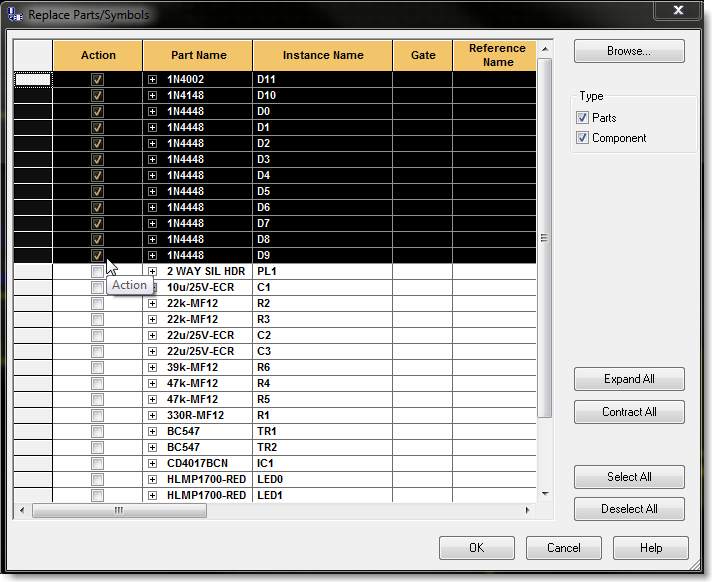

Gdzie po wybraniu z listy elementów tych do zmiany:
i przyciśnięciu przycisku

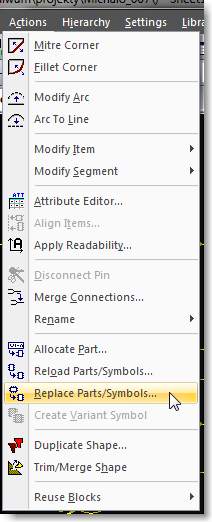

BROWSE :
znów
zobaczysz wyszukiwarkę z podglądem, tam wybierz jak na screenshocie

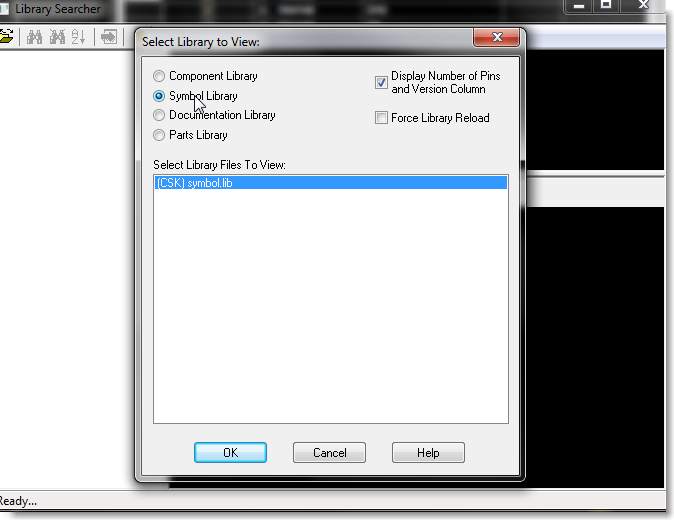

Symbol Library( bo będziesz szukał nowego symbolu schematowego):
Potem przycisk ok i przechodzisz do właściwego okna wyszukiwarki.

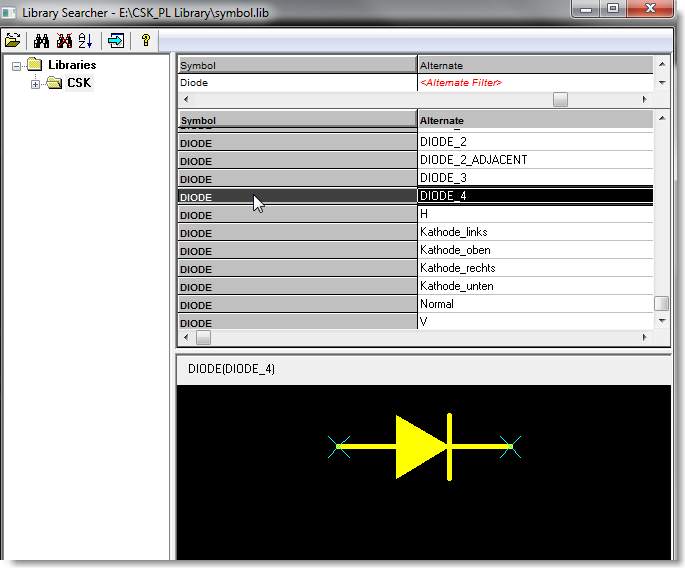

Następnie możesz użyć filtra, który wyświetli wyniki poprzez wpisanie u góry symbolu, który poszukujesz, a nastęnie kliknięciu na przyisk po lewej wyglądający jak lornetka bez przekreślenia ( ja wpisałem Diode bo szukam innego symbolu diody), a następnie wybieram z wyników tą, której wygląd mi odpowiada:
A następnie klikam na przycisk:

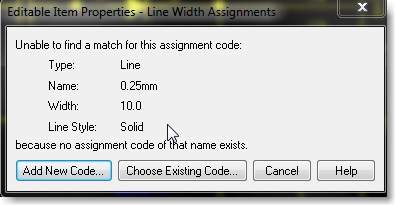

Może pojawić się okno lub kilka okien po sobie z prośbą o potwierdzenie dodania reguły dla symbolu - zawsze klikamy
Add new code:
Ten opis działania wyszukiwarki z podglądem ma także zastosowanie przy każdorazowym wywołaniu tej funkcji, czy na schemacie czy na PCB.

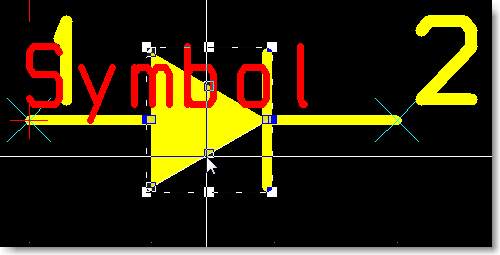

Zawsze możesz wygląd tego symbolu zmienić już na zawsze - poprzez jego edycję w edytorze graficznym po zaznaczeniu takiego w schemacie, a następnie z menu kontekstowego wybranie
EDIT SYMBOL:
Pamiętaj, by po edycji kliknąć w menu File funkcję Save.

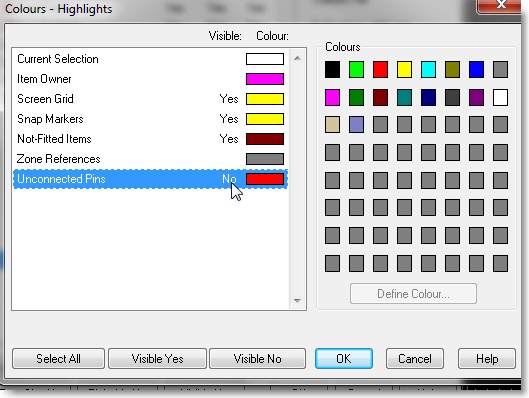

Zauważyłem, ze masz włączone podświetlenie niepodłączonych pinów:

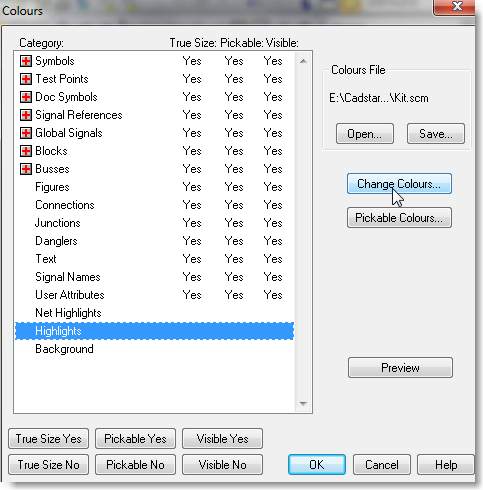

jeżeli Cie to denerwuje ( jak mnie ) to możesz to wyłączyć poprzez:
