Wzmacniacz 2xTDA2030a Co źle zrobiłem??

18 Lis 2010 20:21 4473 17
  • Poziom 8  
    Tydzień temu kupiłem sobie kit wzmacniacza końcowego na ogólnodostępnej nocie katalogowej modułu TDA2030. Jak by co oto schemat:

    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

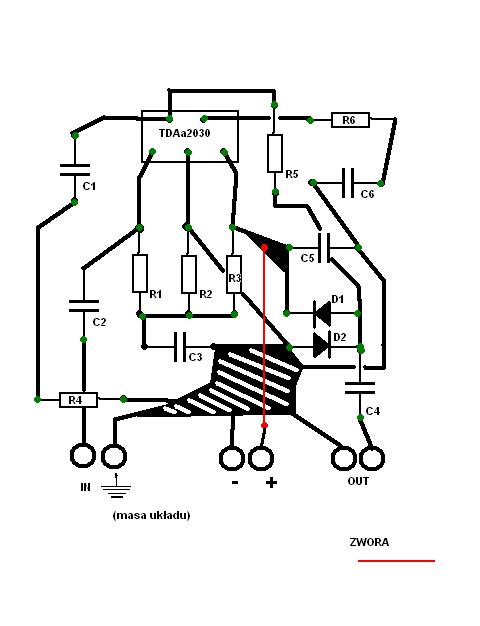

    Tak wygląda schemat na płytce montażowej:

    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    Wykaz części:
    TDA2030a
    R1,R2,R3,R5 - rezystor 22k
    R4 - 680Ω
    R6 - 1Ω
    C1 - 22uF
    C2 - 1uF
    C3 - 220uF
    C4 - 1000uF
    C5 - 100nF
    C6 - 220nF
    D1,D2 - dioda 1N4001 (zastąpiłem 1N4002 )


    Cały układ zasiliłem napięciem stałym 16v z dobrze odfiltrowanym. No i mam problem..... nie wiem co zrobiłem źle, nigdzie nie zamieniłem polaryzacji ani elementów. a mimo wszystko układ nie działa.....

    HELP :|

    Mateusz


    Tytuł poprawiłem.
    Pamiętaj o
    regulaminie pkt. 10,9 . [SP5ANJ]
  • IGE-XAO
  • VIP Zasłużony dla elektroda
    Witam.

    Zapomniałeś chyba o ścieżkach . :D

    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    Tak od siebie to bym poprawił (wypełnił szerszym paskiem ścieżki) pozycję masy/GND do układu przeciw-wzbudzeniowego opartym na R6 i C6 .



    Pozdrawiam.
  • Poziom 8  
    Dzięki wielkie... zobaczymy czy to coś pomoże ale raczej tak.

    A co do błędu w temacie postaram się pamiętać :D

    Mateusz

    Dodano po 15 [minuty]:

    Jednak nie... zrobilem tak jak podpowiedziałeś i nadal nie działa.. Zastaniawiam się czy prawidłowo podłączyłem diody.

    Jak to jest, strzałka pokazuje polaryzacje. Czyli początek strzalki to anoda (+), a ta kreska to katoda (-) ??

    I razem zrobiłem tak jak na schemacie-niedziałalo. II razem obydwie diody odwrócilem i też nie działalo :(

    Mateusz
  • IGE-XAO
  • Poziom 28  
    Witam, może zdjęcie wrzuć z obu stron płytki to trochę ułatwi diagnostykę.
    Wzmacniacz 2xTDA2030a Co źle zrobiłem??
  • Poziom 8  
    Szczerze mówiąc to nie chce robić nowego układu tylko naprawić ten. Gdybym chciał nowy to bym go kupił gotowego albo zrobił z nowego układu... Jak by co mam jeszcze w zapasie 2xdiode 1N4002 i 1xTDA2030A. Więc próbuje coś jeszcze z tego wymodzić.....

    Mateusz
  • Poziom 21  
    Ale zastanów się jeżeli diody źle włączyłeś ,to wyjście wzmacniacza zostało dołączone do napięcia zasilającego czyli po prostu zwarłeś któryś tranzystor końcowy..a więc nie zrobisz już nic z tda2030.
    Jeśli masz nowy układ ,to proponuję jeszcze raz wszystko przeanalizować i jak będziesz pewien to podłączyć do zasilania, na początek wystarczy tylko symetryczne +/-10v,zapobiegnie to ewentualnemu uszkodzeniu, bacznie analizując temperaturę.

    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    Możesz również żeby być pewnym uszkodzenia tranzystorów końcowych dokonać pomiarów miernikiem na zakresie dioda -końcówki 3-4-5 i porównać z pomiarami nowego egzemplarza.


    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    p.s.: zamieściłem ci link do projektu jednego z kolegów w celu przeanalizowania, a jeżeli tego nie będziesz robił ,to niestety kolego,ale z każdym zestawem możesz mieć ten sam problem.Elektronika to praktyczne zastosowanie teorii , należy analizować jeśli coś nie wychodzi i porównywać z podobnymi aplikacjami.
  • Poziom 8  
    Czyli krótko mówiąc TDA2030 mogę już wywalić.... Odlutuje wszystkie elementy i spróbuje coś innego z nich wymodzić..... Mam aby problem z napięciem symetrycznym ±, nie umiem go rozpoznać. Czym się charakteryzuje?

    Ps. czy diody 1N4002 są dobre czy też idą w kosz?
  • Specjalista - urządzenia lampowe
    mathev321 napisał:
    Czyli krótko mówiąc TDA2030 mogę już wywalić.... Odlutuje wszystkie elementy i spróbuje coś innego z nich wymodzić.....

    Ps. czy diody 1N4002 są dobre czy też idą w kosz?


    Zależy z czego to zasilałeś - jeśli z jakiegos zasilacza o młej wydajności (wtyczkowego lub z zabezpieczeniem) to może się okazac że wystarczy tylko diody przelutować, ale może też się okazać że ubiłeś zasilacz...
    Jeśli tylko jedn adioda była źle wlutowana to TDA jest raczej do kubła.


    mathev321 napisał:
    Mam aby problem z napięciem symetrycznym ±, nie umiem go rozpoznać. Czym się charakteryzuje?


    Tym że zasilanie doprowadzasz trzem aprzewodami - jeden jest masą a napiecia między nim a dwoma pozostałymi sa takie same co do wartosci, tyle że o przeciwnej polaryzacji. Czyli przykładowo na jednym przewodzie jest +25V względem masy a na drugim -25V.
  • Poziom 8  
    Szczerze mówiąc to układ zasiliłem transformatorem od starej ładowarki.... Zasilacz daje mi napięcie wartości 16,2V i 0,44mA, nie jest symetrycznym :(

    Mógłby mi ktoś rozrysować schemat z prawidłowym podłączeniem diod? z góry dziękuję.

    Ps. czy tą diodę 1N4002 mogę zastąpić inną np.: 1N4148 ?
  • Specjalista - urządzenia lampowe
    mathev321 napisał:
    Szczerze mówiąc to układ zasiliłem transformatorem od starej ładowarki....


    Transformatorem?
    A prostownik?


    mathev321 napisał:
    Zasilacz daje mi napięcie wartości 16,2V i 0,44mA, nie jest symetrycznym


    Chyba 0,44A - skąd te dane odczytujesz?

    mathev321 napisał:
    Mógłby mi ktoś rozrysować schemat z prawidłowym podłączeniem diod? z góry dziękuję.


    Masz w datasheecie układu scalonego - zresztą ten w pierwszym rysunku wątku jest prawidłowy.

    mathev321 napisał:
    Ps. czy tą diodę 1N4002 mogę zastąpić inną np.: 1N4148 ?


    Te diody mają za zadanie zabezpieczenie układu, można je pominąć.
  • Poziom 8  
    Oki zobaczę czy będzie działać jak odlutuje diody i wymienię TDA2030.

    Dzięki za pomoc

    Dodano po 4 [godziny] 18 [minuty]:

    Niestety wzmacniacz nie działa.... Po odlutowaniu diod i podłączeniu głośnika itd. słychać było tylko samą oscylację (buczenie) głośnika bez dźwięku. Podłączyłem dodatkowo szeregowo z głośnikiem rezystor 1k i kondensator 220nF, głośnik nadal buczał ale ciszej. Nie wiem co dalej zrobić, nie mam pomysłów.....

    Zbudowałem więc jeszcze wzmacniacz małej częstotliwości na układnie scalonym UL1481. Też nie zadziałało :D... Tak samo było słychać tylko oscylację. Tak wygląda schemat ideowy na układzie UL1481:

    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    Wykaz elementów:
    Ul1481
    R1 - rezystor 100 OHm (lub 10-56)
    R2 - 100 Ohm (lub 68-180)
    R3 - 1k OHm
    C1 - 100uF (lub 22-470)
    C2 - 100uF (lub 22-220)
    C3 - 100uF (lub 22-220)
    C4 - 100uF (lub 22-220)
    C5 - 47nF (lub 4,7-100)
    C6 - 1nF (lub 470pF-3,9nF)
    C7 - 220nF

    Proszę znów o pomoc, nie potrafie sobie poradzić ani z układem TDA2030 ani z UL1481...:?:
  • Poziom 8  
    Mam jeszcze dwa pytanka:

    1. Jeśli do wzmacniacza potrzeba użyć głośnika o oporności 8Ω, a ja mam 4Ω to jak to można zmienić? (nie chce kupować nowego głośnika)

    2. Jak skutecznie obniżyć napięcie z 20V na 3V nie zużywając dużo oporników?
  • Specjalista - urządzenia lampowe
    mathev321 napisał:
    Proszę znów o pomoc, nie potrafie sobie poradzić ani z układem TDA2030 ani z UL1481...:?:


    Już cię pytałem o ten twój zasilacz - w/g twojego opisu to on nie ma prostownika.
    Dorzuć więcej szczegółów.

    Co do szybkiego przeglądu schematu UL1481 - brak elektrolitu bocznikującego zasilanie w układzie, takowy powinien się blisko układu scalonego znaleźć, co najmniej 470 mikrofaradów na odpowiednie napięcie, bzdury na wyjściu (człon złożony z kondensatora bipolarnego 220nF i rezystora powinien być włączony równolegle do głośnika.

    Zajrzyj do datasheetu:
    http://www.datasheetcatalog.com/datasheets_pdf/U/L/1/4/UL1481.shtml



    mathev321 napisał:
    1. Jeśli do wzmacniacza potrzeba użyć głośnika o oporności 8Ω, a ja mam 4Ω to jak to można zmienić? (nie chce kupować nowego głośnika)


    Rezystor szeregowy, choć najlepiej dobrać taki układ żeby głośnik 4-ro omowy był OK. W wielu aplikacjach wzmacniaczy da się to osiągnąć przez odpowiedni dobór napięcia zasilającego.

    mathev321 napisał:
    2. Jak skutecznie obniżyć napięcie z 20V na 3V nie zużywając dużo oporników?


    Jaki pobór prądu?
  • Poziom 8  
    Zasilacz jest poprostu ładowarką, odciąłem wejście do komórki i wykorzystałem jako zasilanie. Na obudowie pisało porostu 16,2V i 0,44A.

    1. Mógłbyś mi rozrysować nowy schemat wzmacniacza na układzie UL1481 z Twoimi poprawkami?

    2. Chcę to wykorzystać do zasilania diody LED. Czyli muszę obniżyć napięcie z 20V na 3V, popór prądu to ok. 15-30mA (nie jestem pewien co do tego)
    .

    Dodano po 10 [minuty]:

    Cytat:
    Rezystor szeregowy, choć najlepiej dobrać taki układ żeby głośnik 4-ro omowy był OK. W wielu aplikacjach wzmacniaczy da się to osiągnąć przez odpowiedni dobór napięcia zasilającego


    Mam na myśli wzmacniacz na układzie TDA2030a, który był omawiany na początku tematu. Zasilaczem jest ta stara ładowarka :D. Zrobiłem go w "pająku" i działa, tylko gdy potencjometr (10k) przekręcam do połowy głośnik zaczyna bardzo "dudnić" (chyba za dużo basów). Myślałem, ze jest to związane z opornością głośnika....

    Ps. Głośnik jest b. słabej jakości. Nie znana firma, moc 10W imedancja 4Ω. Nie stać mnie narazie na lepszy.
  • Specjalista - urządzenia lampowe
    mathev321 napisał:
    Zasilacz jest poprostu ładowarką, odciąłem wejście do komórki i wykorzystałem jako zasilanie. Na obudowie pisało porostu 16,2V i 0,44A.


    A filtrację to choć ma? Jakie mapięcie jałowe? Może być grubo powyżej 20V a wtedy ubijesz UL1481.

    mathev321 napisał:
    1. Mógłbyś mi rozrysować nowy schemat wzmacniacza na układzie UL1481 z Twoimi poprawkami?



    Wzmacniacz 2xTDA2030a Co źle zrobiłem??

    Zajrzenie do noty było za trudne?

    mathev321 napisał:
    Cytat:
    Rezystor szeregowy, choć najlepiej dobrać taki układ żeby głośnik 4-ro omowy był OK. W wielu aplikacjach wzmacniaczy da się to osiągnąć przez odpowiedni dobór napięcia zasilającego


    Mam na myśli wzmacniacz na układzie TDA2030a, który był omawiany na początku tematu. Zasilaczem jest ta stara ładowarka :D. Zrobiłem go w "pająku" i działa, tylko gdy potencjometr (10k) przekręcam do połowy głośnik zaczyna bardzo "dudnić" (chyba za dużo basów). Myślałem, ze jest to związane z opornością głośnika....

    Ps. Głośnik jest b. słabej jakości. Nie znana firma, moc 10W imedancja 4Ω. Nie stać mnie narazie na lepszy.


    10W ten głośnik ma pewnie w marketingu tylko. Podłączenie przez rezystor ograniczy moc, alternatywnie po prostu mniejszy sygnał na wejscie wzmacniacza.
    Sprawdź też czy zasilanie za bardzo nie "przysiada".

    mathev321 napisał:
    2. Chcę to wykorzystać do zasilania diody LED. Czyli muszę obniżyć napięcie z 20V na 3V, popór prądu to ok. 15-30mA (nie jestem pewien co do tego).


    Rezystor szeregowy, tu nie ma co kombinować.
  • Poziom 8  
    Dziękuję wszystkim za pomoc

    Mateusz
  • Poziom 21  
    Ciekawy jestem ,ale czy w kocu sobie uruchomiłeś to TDA2030?Trochę może za późno ,ale z pewnością ci się przyda:
    -sygnał sinusoidalny charakteryzuje się tym ,iż składa się z części dodatniej i części ujemnej, dwóch połówek symetrycznie,jakby" lustrzanie" umiejscowionych względem osi OX czyli 0V( masa),oczywiście po kolei występujących przesuniętych więc w czasie oś OY.
    Bardzo ogólnie można ująć to tak:
    - najpierw napięcie narasta od zera do wartości maksymalnej napięcia zasilania, potem spada tak samo do zera i zmienia znak przybierając wartość napięcia zasilania lecz ze znakiem przeciwnym,jest to jeden pełen okres jeśli chodzi o sygnały zmienne i cykl powtarza się ponownie.
    Teraz jak to osiągnąć najprościej?Otóż podłączyć dwa źródła zasilania szeregowo, do" minusa" pierwszego źródła" plus" drugiego,punkt ten stanowi nasza masę czyli 0V."plus"pierwszego dodatni biegun zasilania, a minus ujemny biegun zasilania. I tak mamy zasilanie symetryczne:),trochę łopatologiczno-naukowe wytłumaczenie symetrycznego zasilania...:),proponuje rozrysuj sobie to:)
